| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | MZ60 |

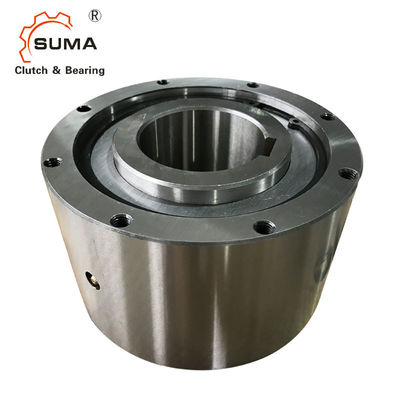

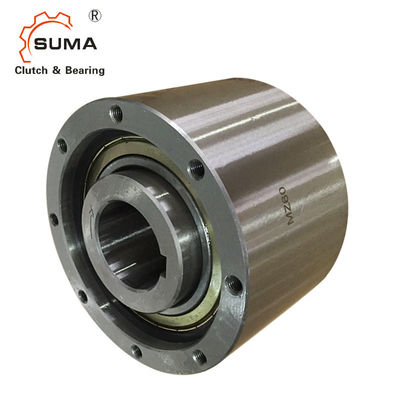

Συμπλέκτης εκκέντρων MZ60 Backstop
Χαρακτηριστικά γνωρίσματα
Ο τύπος MZ είναι σφραγισμένη, sprag ο τύπος κάνει ελεύθερο πεντάλ, συμπεριφορά που υποστηρίζεται χρησιμοποιώντας δύο 60. .ZZ το λίπος σειράς τα ρουλεμάν. Οι μονάδες είναι παραδοθε'ν λίπος που λαδώνεται έτοιμο για εγκατάσταση. Οι μονάδες της MZ προορίζονται όπως για πολλές χρήσεις, για να χρησιμοποιηθούν στα διάφορα applicatoins. Μια χαρακτηριστική τοποθετώντας ρύθμιση παρουσιάζεται στην ακόλουθη σελίδα. Η εσωτερική φυλή κλειδώνεται στον άξονα. Η εσωτερική διάμετρος της εξωτερικής φυλής πρέπει να χρησιμοποιηθεί ως να τοποθετήσει κατάλογος για τα συνδεδεμένα μέρη (αλυσσοτροχός, τροχαλία, εργαλείο, βραχίονας ροπής…). Το να τοποθετήσει βύσμα πρέπει να είναι στην ανοχή g6.
Τεχνικό Datas
| Στοιχείο | MZ60 |
| Υλικό | GCr15 |
| Άντεξε το dia. | 60 χιλ. |
| Εξωτερικό dia. | 155 χιλ. |
| Πλάτος | 102 χιλ. |
| Ικανότητα ροπής | 2110 N.m |
| Ροπή έλξης | 0,98 N.m |
| Βάρος | 10,2 κλ |
| Συσκευασία | Κιβώτιο χαρτοκιβωτίων, ξύλινο κιβώτιο ή ως απαιτήσεις σας |
Διαστάσεις και ικανότητες
| Πρότυπο |
Ικανότητα ροπής (NM) |
Ροπή έλξης (NM) |
Ανώτατη υπέρβαση (r/min) |
Ανώτατη ευρετηρίαση (κύκλος/nin) |
Άντεξε μέγεθος |
Α |
Γ |
Β |
Φ |
(M6) |
Γ |
PCD Δ |
S |
Α.Μ. No.of Τρυπημένες τρύπες ×Pitch |
Βάρος (κλ) |
||
| Εσωτερική φυλή | Εξωτερική φυλή | Dia. (H7) |
κλειδί τρόπος |
||||||||||||||
| MZ15 | 186 | 0,2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5×0.8 | 1.4 |
| MZ17 | 215 | 0,2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5×0.8 | 1.8 |
| MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6×1.0 | 2.0 |
| MZ30-22 | 735 | 0,39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8×1.25 |
3.7 |
| MZ30-25 | 25 | 8×3.3 | |||||||||||||||
| MZ30 | 30 | 10×3.3 | |||||||||||||||

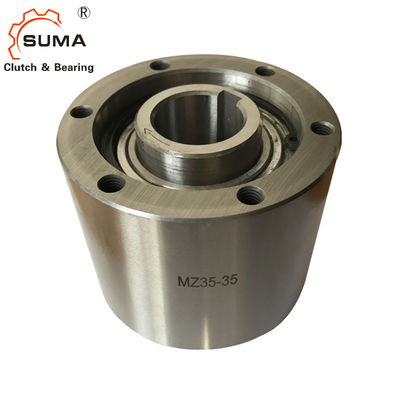

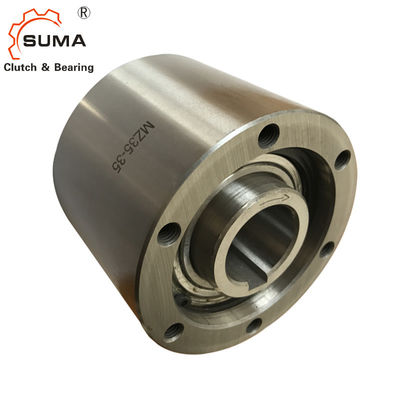

| MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8×1.25 | 4.8 |
| MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8×1.25 |
6.2 |
| MZ45 | 45 | 14×3.3 | |||||||||||||||
| Mz60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8×1.25 |
10.2 |
| MZ60-55 | 55 | 16×4.3 | |||||||||||||||
| MZ60 | 60 | 18×4.4 | |||||||||||||||
| MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-M8×1.25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
Να τοποθετήσει και ένωση
