| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | PB10 |

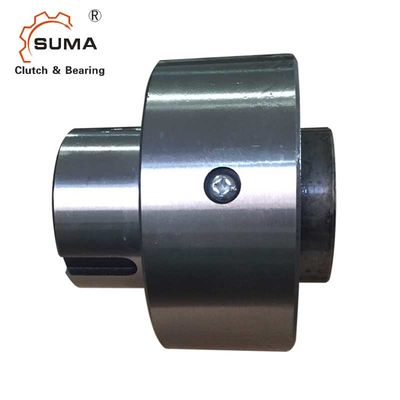

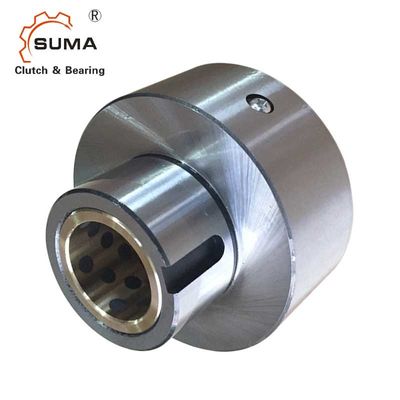

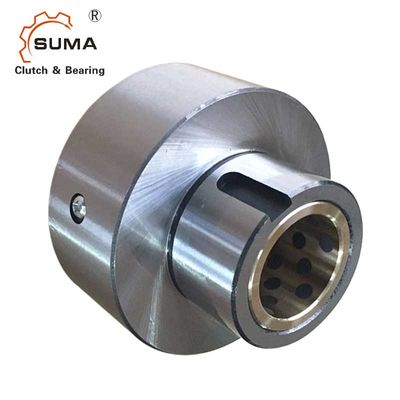

PB10 ένας συμπλέκτης Sprag τρόπων
Εγκατάσταση και χρήση
1. Το Concentricities της εσωτερικής φυλής και η εξωτερική φυλή διατηρούνται από το σαφές ρουλεμάν που βρίσκεται μεταξύ της εξωτερικής φυλής και του άξονα. Το ακτινωτό φορτίο που λειτουργεί στην εξωτερική φυλή υποστηρίζεται επίσης από αυτό το σαφές ρουλεμάν. Ο άξονας πρέπει επομένως να επεκταθεί μέσω του εξωτερικού τέλους φυλών συμπλεκτών.
2. Μην χρησιμοποιήστε το συμπλέκτη εκκέντρων σειράς PB ως σύζευξη. Το χρήση με μια εύκαμπτη σύζευξη κατά σύνδεση δύο άξονων.
3. Διευκρινίστε δεξιά (RH) ή αριστερή (LH) εσωτερική κίνηση φυλών που αντιμετωπίζεται από το τέλος που χαρακτηρίζεται από το βέλος στην απεικόνιση ανωτέρω. Ελέγξτε εάν η περιστροφή του συμπλέκτη είναι σωστή πρίν ροντάρεται.
4. Για την ευρετηρίαση της χρήσης, η λίπανση πετρελαίου συστήνεται.
5. Το κλειδί που χρησιμοποιείται πρέπει να είναι σύμφωνα με JIS B1301-1959
6. Το φορτίο ώθησης πρέπει να υποστηριχθεί από άλλες συσκευές, όχι από το συμπλέκτη εκκέντρων.
7. Αφορούσε του οδηγημένου μέλους, όπως ο αλυσσοτροχός το συμπλέκτη που η εξωτερική φυλή, πρέπει την ανοχή να συναντήσει H6 ή H7 των προτύπων JIS.
Διαστάσεις και ικανότητες
| Πρότυπο | Μέγιστο. Υπέρβαση (r/min) |
Άντεξε το μέγεθος | Α |
Β |
Γ h7 |
Δ |
Ε |
Φ |
Εξωτερική φυλή Keyway |
Βάρος (κλ) |
||||
| Εσωτερική φυλή | Εξωτερική φυλή | Dia. (J7) |
Keyway | Γ | Κ | Λ | ||||||||
| PB 3 | 1.800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4* 2,5 | 16 | 0,23 |
| PB 5 | 1.800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5* 3,0 | 20 | 0,58 |
| PB 6 | 1.500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3,0 | 27 | 1.1 |
| PB 8 | 1.200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4,0 | 27 | 1.6 |
| PB 10 | 1.000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2.5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 *4.5 | 29 | 3.6 |
| PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 *4.5 | 30 | 6.0 |
Να τοποθετήσει και ένωση
