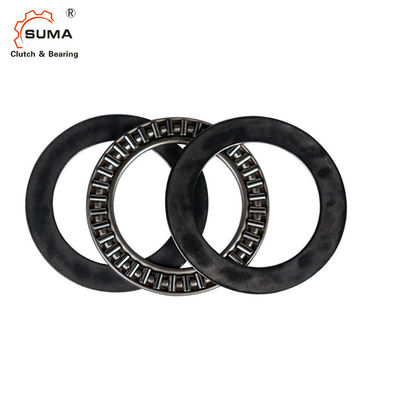

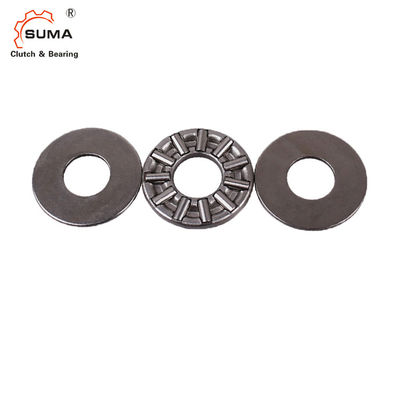

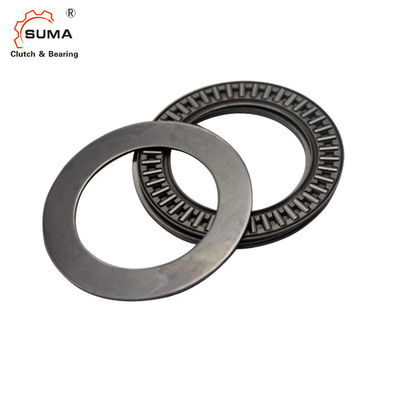

Ρουλεμάν κυλίνδρων βελόνων ώθησης AXK
Χαρακτηριστικά γνωρίσματα
Τα ρουλεμάν ώθησης κυλίνδρων βελόνων εγκαθίστανται με ένα μορφή-σταθερό κλουβί για να καθοδηγήσουν σοβαρά και να διατηρήσουν έναν μεγάλο αριθμό κυλίνδρων βελόνων. Οι αποκλίσεις διαμέτρων των κυλίνδρων μέσα σε μια συνέλευση είναι μέσα σε 2 µm, επιτρέποντας σε αυτά τα ρουλεμάν για να προσαρμόσουν τα βαριά αξονικά φορτία και τα φορτία κλονισμού. Αυτά τα ρουλεμάν παρέχουν έναν υψηλό βαθμό της ακαμψίας μέσα σε ένα ελάχιστο αξονικό διάστημα. Στις εφαρμογές όπου τα πρόσωπα των παρακείμενων τμημάτων μηχανών μπορούν να χρησιμεύσουν ως raceways, τα ρουλεμάν ώθησης κυλίνδρων βελόνων δεν θα λάβουν άλλο διάστημα από ένα συμβατικό πλυντήριο ώθησης.
Προδιαγραφές συμπεριφοράς βελόνων
1) Φέρων τύπος βελόνων: AXK, NTA, TC, ΌΠΩΣ, LS, GS, 51100, K81101, TRA, TRB, TRC, TRD
2) με την ελαιότρυπα
3) Υλικό: Χρώμιο/ανοξείδωτο
4) Ασπίδα/περάτωση: Ανοικτός
5)Ακρίβεια: ABEC-1 (P0), ABEC-3 (P6), ABEC-5 (P5)
6) Επίπεδο δόνησης και θορύβου: V2, V1, Z1, Z2
7) Εσωτερική εκκαθάριση: C0, C2, C3
8) Συσκευασία: βιομηχανική συσκευασία ή μεμονωμένη συσκευασία κιβωτίων, χαρτοκιβώτιο, παλέτα.
Διαστάσεις και ικανότητες
άξονας dia |
ρουλεμάν τύπος |
διάσταση (χιλ.) | Βασική εκτίμηση φορτίων (Ν) | περιορισμένος (περιστροφή/λεπτό) |
βάρος (ζ)
|
|||||
(χιλ.) |
αρχικός τύπος |
Εσωτερικός | Εξωτερικός | Πλάτος | dynamia | στατικός | λίπος | πετρέλαιο | ||
Dc1 | Συνεχές ρεύμα | Dw | ||||||||
4 | AXK 0414 TN | 4 | 14 | 2 | 4100 | 7900 | 14000 | 5500 | 0,7 | |
5 | AXK 0515 TN | 5 | 15 | 2 | 4000 | 8500 | 13000 | 4800 | 0,8 | |
6 | AXK 0619 TN | 6 | 19 | 2 | 6000 | 12000 | 12000 | 4200 | 1 | |
8 | AXK 0821 TN | 8 | 21 | 2 | 7100 | 13500 | 11000 | 4000 | 2 | |
10 | AXK 1024 | 10 | 24 | 2 | 7800 | 24000 | 9500 | 3600 | 3 | |
12 | AXK 1226 | 12 | 26 | 2 | 8200 | 26700 | 7200 | 3200 | 3 | |
15 | AXK 1528 | 15 | 28 | 2 | 9500 | 33000 | 6500 | 3000 | 4 | |
17 | AXK 1730 | 17 | 30 | 2 | 10200 | 36500 | 5500 | 2800 | 4 | |
20 | AXK 2035 | 20 | 35 | 2 | 11000 | 43000 | 5000 | 2600 | 5 | |
25 | AXK 2542 | 25 | 42 | 2 | 12500 | 538000 | 4500 | 2300 | 7 | |
30 | AXK 3047 | 30 | 47 | 2 | 14000 | 656000 | 4100 | 2100 | 8 | |
35 | AXK 3552 | 35 | 52 | 2 | 15500 | 770000 | 3700 | 2000 | 10 | |
40 | AXK 4060 | 40 | 60 | 3 | 25000 | 1100000 | 3200 | 1900 | 16 | |
45 | AXK 4565 | 45 | 65 | 3 | 25800 | 1250000 | 3000 | 1700 | 18 | |
50 | AXK 5070 | 50 | 70 | 3 | 27600 | 1370000 | 2800 | 1600 | 20 | |
55 | AXK 5578 | 55 | 78 | 3 | 35000 | 1950000 | 2600 | 1500 | 28 | |
60 | AXK 6085 | 60 | 85 | 3 | 38600 | 2400000 | 2500 | 1100 | 33 | |
65 | AXK 6590 | 65 | 90 | 3 | 41000 | 2580000 | 2400 | 1000 | 35 | |
70 | AXK 7095 | 70 | 95 | 4 | 50000 | 2670000 | 2100 | 950 | 60 | |
75 | AXK 75100 | 75 | 100 | 4 | 51000 | 2750000 | 1900 | 900 | 61 | |
80 | AXK 80105 | 80 | 105 | 4 | 52400 | 2850000 | 1800 | 870 | 63 | |
85 | AXK 85110 | 85 | 110 | 4 | 54000 | 3000000 | 1700 | 850 | 67 | |
90 | AXK 90120 | 90 | 120 | 4 | 66000 | 4100000 | 1580 | 800 | 86 | |
100 | AXK 100135 | 100 | 135 | 4 | 76000 | 5570000 | 1400 | 770 | 104 | |
110 | AXK 110145 | 110 | 145 | 4 | 82000 | 6000000 | 1300 | 740 | 122 | |
120 | AXK 120155 | 120 | 155 | 4 | 84800 | 6620000 | 1200 | 700 | 131 | |
130 | AXK 130170 | 130 | 170 | 5 | 110000 | 9300000 | 1100 | 660 | 205 | |
140 | AXK 140180 | 140 | 180 | 5 | 115000 | 9100000 | 1000 | 620 | 219 | |
150 | AXK 150190 | 150 | 190 | 5 | 118000 | 9600000 | 950 | 580 | 232 | |
160 | AXK 160200 | 160 | 200 | 5 | 125000 | 10000000 | 900 | 500 | 246 | |
ΤΣΕΚΟΥΡΙ 715 | 7 | 15 | 2.3 | 3100 | 3250 | 6400 | 18400 | 0,0016 | ||
ΤΣΕΚΟΥΡΙ 816 | 8 | 16 | 2.3 | 3100 | 7900 | 6300 | 18000 | 0,0017 | ||
ΤΣΕΚΟΥΡΙ 1022 | 10 | 22 | 2.8 | 6200 | 15300 | 4700 | 13700 | 0,0044 | ||
ΤΣΕΚΟΥΡΙ 1022 | 10 | 22 | 4 | 6200 | 15300 | 4700 | 13700 | 0,0068 | ||
ΤΣΕΚΟΥΡΙ 1528 | 15 | 28 | 4 | 8100 | 26900 | 3600 | 10500 | 0,0098 | ||
ΤΣΕΚΟΥΡΙ 2542 | 25 | 42 | 5 | 13100 | 58000 | 2300 | 6600 | 0,0257 | ||
ΤΣΕΚΟΥΡΙ 2744 | 27 | 44 | 2.8 | 13700 | 61900 | 2200 | 6200 | 0,0127 | ||
ΤΣΕΚΟΥΡΙ 4060 | 40 | 60 | 2.8 | 20000 | 110000 | 1500 | 4400 | 0,0239 | ||
ΤΣΕΚΟΥΡΙ 4565 | 45 | 65 | 2.8 | 21000 | 123000 | 1400 | 4000 | 0,0247 | ||
AXW 10 | 10 | 27 | 3/3.2 | 9200 | 25500 | 6000 | 14000 | 8.3 | ||
AXW 12 | 12 | 29 | 3/3.2 | 9900 | 29000 | 5500 | 13000 | 9.1 | ||
AXW 15 | 15 | 31 | 3.5/3.2 | 11300 | 36000 | 5200 | 11000 | 10.1 | ||
AXW 17 | 17 | 33 | 3.5/3.2 | 11900 | 39500 | 4500 | 10000 | 11 | ||
AXW 20 | 20 | 38 | 3.5/3.2 | 13100 | 46500 | 4000 | 8500 | 14 | ||
AXW 25 | 25 | 45 | 4/3.2 | 14700 | 58000 | 3000 | 7000 | 19.5 | ||
AXW 30 | 30 | 50 | 4/3.2 | 16300 | 7000 | 2000 | 6000 | 22 | ||
AXW 35 | 35 | 55 | 4/3.2 | 17800 | 81000 | 1700 | 5500 | 26.6 | ||
AXW 40 | 40 | 63 | 4/4.2 | 28000 | 114000 | 1500 | 4700 | 39.2 | ||
AXW 45 | 45 | 68 | 4/4.2 | 30000 | 128000 | 1200 | 4300 | 43.4 | ||
AXW 50 | 50 | 73 | 4.5/4.2 | 32000 | 143000 | 1000 | 3900 | 49.2 |
