Οπαδός εκκέντρων τύπων στηριγμάτων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | Cfh-1-s |

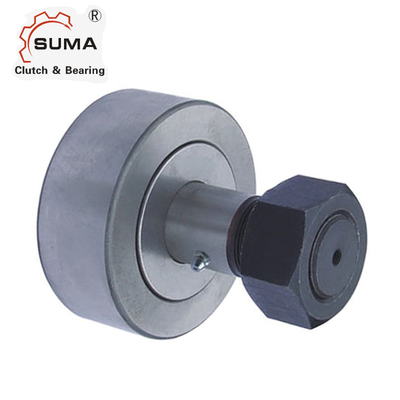

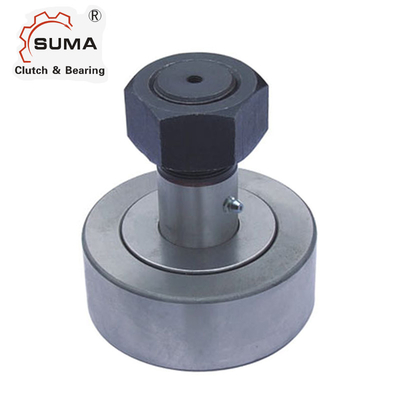

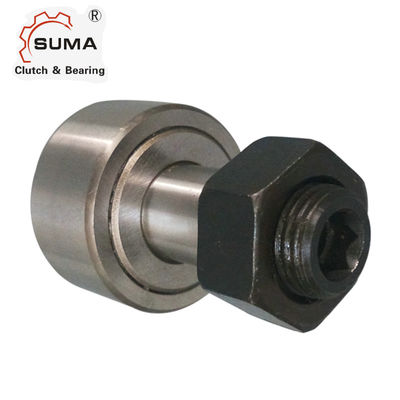

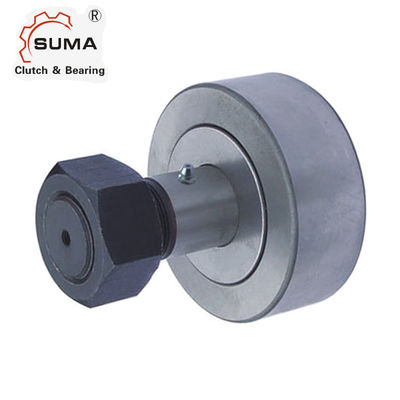

Βαρέων καθηκόντων οπαδός εκκέντρων τύπων στηριγμάτων cfh-1-s σειράς CFH & cfh-s
Χαρακτηριστικά γνωρίσματα
Οι χαρακτηριστικοί ρόλοι ενός οπαδού εκκέντρων είναι να παρασχεθεί η αντιτριβική υποστήριξη της γραμμικής μετακίνησης ή να ακολουθηθεί η επιφάνεια ενός εκκέντρου.
Ο οπαδός εκκέντρων στηριγμάτων SUMA σχεδιάστηκε για να αντισταθεί τις διαλείπουσες απαιτήσεις κλονισμού, φόρτωσης και ακρίβειας που συνδέθηκαν με αυτές τις εφαρμογές.
Εφαρμογή:
| Τρόφιμα και ποτό | Εξοπλισμός συσκευασίας | Υλικός χειρισμός μονάδων |
| Αυτόματες εγκαταστάσεις | Γεώτρηση πετρελαίου | Μύλοι χάλυβα |
| Texitiles/εκτύπωση | Εξοπλισμός αυτοματοποίησης | Εργαλειομηχανές |
Τεχνικό Datas
Διαστάσεις και ικανότητες
| INSEALED BRG. Αριθ. |
INSEALED BRG. Αριθ. |
ΚΥΛΙΝΔΡΟΣ DIA (RD) |
ΚΥΛΙΝΔΡΟΣ ΠΛΑΤΟΣ (ψ) |
ΣΤΗΡΙΓΜΑ DIA (SD) |
ΣΤΗΡΙΓΜΑ ΜΗΚΟΣ (SL) |
ΕΛΑΧΙΣΤΟΣ. ΝΗΜΑ ΜΗΚΟΣ (TL) |
ΠΡΟΣΤΙΜΟ ΝΗΜΑ |
ΕΛΑΙΟΤΡΥΠΑ | ΚΑΤΟΙΚΙΑ DIA +.0002 -.0003 |
RRCOM. CL AMPING ΡΟΠΗ Λίβρες. |
MAX ΣΤΑΤΙΚΟΣ ΙΚΑΝΟΤΗΤΑ Λίβρες. |
BASIC DYN. ΕΚΤΙΜΗΣΗ Λίβρες. |
|
| ΤΡΥΠΑ ΚΕΝΤΡΟ (HC) |
ΤΡΥΠΑ DIA (HD) |
||||||||||||
| Cfh-1/2 | Cfh-1/2-s | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/428 | .2503 | 35 | 1580 | 680 | ||
| Cfh-9/16 | Cfh-9/16-s | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/428 | .2503 | 35 | 1580 | 680 | ||
| Cfh-5/8 | Cfh-5/8-s | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/1624 | .3128 | 90 | 2480 | 955 | ||
| Cfh-11/16 | Cfh-11/16-s | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/1624 | .3128 | 90 | 2480 | 955 | ||
| Cfh-3/4 | Cfh-3/4-s | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/1620 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| Cfh-7/8 | Cfh-7/8-s | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/1620 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| Cfh-1 | Cfh-1-s | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| Cfh-1 1/8 | Cfh-1 1/8-s | 1.1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| Cfh-1 1/4 | Cfh-1 1/4-s | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| Cfh-1 3/8 | Cfh-1 3/8-s | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| Cfh-1 1/2 | Cfh-1 1/2-s | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| Cfh-1 5/8 | Cfh-1 5/8-s | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| Cfh-1 3/4 | Cfh-1 3/4-s | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| Cfh-1 7/8 | Cfh-1 7/8-s | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| Cfh-2 | Cfh-2-s | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| Cfh-2 1/4 | Cfh-2 1/4-s | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| Cfh-2 1/2 | Cfh-2 1/2-s | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| Cfh-2 3/4 | Cfh-2 3/4-s | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| Cfh-3 | Cfh-3-s | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| Cfh-3 1/4 | Cfh-3 1/4-s | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| Cfh-3 1/2 | Cfh-3 1/2-s | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
| Cfh-4 | Cfh-4-s | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2.0003 | 5000 | 89540 | 29985 |
| Cfh-5-s | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2.5003 | 5000 | 135900 | 46575 | |
| Cfh-6-s | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 | 1 | 3/16 | 3.0003 | 5000 | 160900 | 60000 | |
| Cfh-7-s | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3.5003 | 5000 | 213860 | 75380 | |
