Ρουλεμάν Backstop
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | FRHM900-12 |

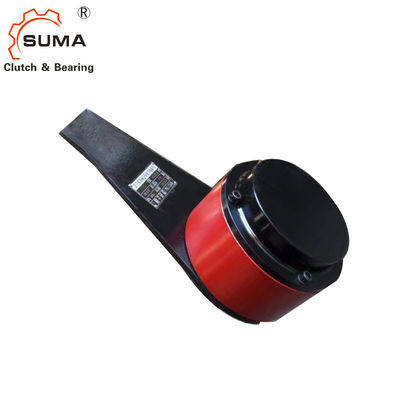

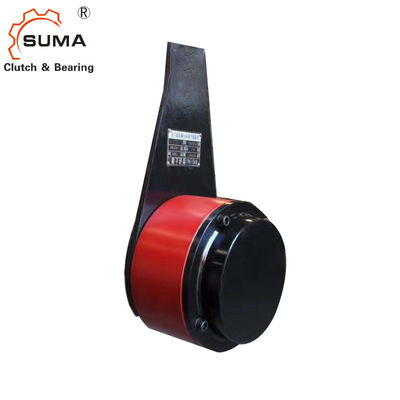

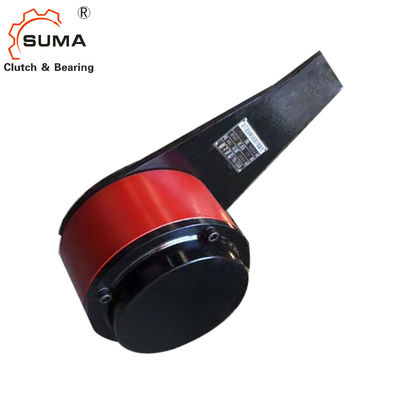

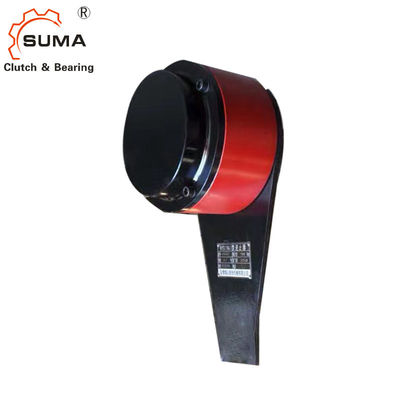

Ενιαίος κατευθυντικός FRHM κάνει ελεύθερο πεντάλ ρουλεμάν Sprag Backstop
Τεχνικό Datas
Χαρακτηριστικά γνωρίσματα
Πλήρης κάνει ελεύθερο πεντάλ FRHM με το βραχίονα ροπής σφραγίζεται sprag κάνει ελεύθερο πεντάλ με τα ρουλεμάν. Σχεδιάζονται για
ανταλλάσσοντας τις μονάδες MorseCB, παρείχε λάδι-γεμισμένος και έτοιμος για εγκατάσταση
Κάνει ελεύθερο πεντάλ FRHM τακτοποιείται επάνω μέσω των άξονων ή των ακρών άξονων.
Κάνει ελεύθερο πεντάλ FRHM χρησιμοποιείται όπως:
Backstops
για τις αργόστροφες εφαρμογές. Σχεδιάζονται για τη χρήση στα κεκλιμένα συστήματα, τους ανελκυστήρες και τις αντλίες μεταφορέας-ζωνών. Taconite οι σφραγίδες προστατεύουν τα backstops όταν οι όροι είναι βρώμικοι και σκονισμένοι.
Το μέγιστο κλείνει μέχρι τα λίβρα-πόδια 56 000.
Τρυπά μέχρι 7 ίντσα.
Παράδειγμα εφαρμογής
Backstop FRHM 900~12 στον επικεφαλής άξονα τροχαλιών ενός κεκλιμένου μεταφορέα. Η πίσω οδηγώντας ροπή περιορίζεται από
βραχίονας ροπής στο πιάτο βάσεων.
Διαστάσεις και ικανότητες
|
Κάνετε ελεύθερο πεντάλ Μέγεθος |
Μέγιστος ροπή |
Ονομαστικός ροπή |
Μέγιστος ταχύτητα δαχτυλίδι ρόδες περιστροφή/λεπτό |
Άντεξε το δ μέγιστη ίντσα |
Α ίντσα |
Γ ίντσα |
Δ ίντσα |
Ε ίντσα |
Χ ίντσα |
J* ίντσα |
L* ίντσα |
Ν ίντσα |
Ο ίντσα |
Q ίντσα |
R* ίντσα |
Wei ght |
|
FRHM 775-7 |
15 000 | 7 500 | 540 | 3.75 | 9.75 | 4.38 | 6 | 0,50 | 21.88 | 3.56 | 7.50 | 1.25 | 8.13 | 17.00 | 15.25 | 160 |
|
FRHM 800-7 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.38 | 7 | 0,50 | 22.25 | 3.56 | 8.00 | 1.25 | 8.63 | 17.00 | 15.25 | 190 |
|
FRHM 800-12 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.75 | 7 | 0,50 | 25.50 | 3.56 | 8.00 | 1.25 | 8.63 | 20.25 | 18.63 | 200 |
|
FRHM 900-12 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0,50 | 26.25 | 3.56 | 7.63 | 1.25 | 8.38 | 20.25 | 18.63 | 210 |
|
FRHM 900-19 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0,88 | 30.63 | 3.56 | 7.63 | 1.50 | 8.75 | 24.63 | 22.88 | 220 |
|
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 4.75 | 9 | 0,88 | 32.89 | 3.56 | 8.75 | 1.50 | 9.13 | 24.63 | 22.88 | 270 |
|
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 5.25 | 9 | 0,88 | 33.25 | 3.56 | 8.75 | 1.75 | 9.13 | 25.00 | 23.00 | 275 |
Να τοποθετήσει και ένωση
Την πίσω οδηγώντας ροπή από ο σταματά βραχίονας ροπής. Ο βραχίονας ροπής δεν πρέπει να στερεωθεί στη θέση. Πρέπει να έχει το παιχνίδι 0,5 ιντσών σε στην αξονική και ακτινωτή κατεύθυνση.
FRHM backstops παρέχεται για μια τακτοποίηση εκκαθάρισης. Το Setscrews στο εσωτερικό δαχτυλίδι παρέχεται για την αξονική διατήρηση, τα περιλαίμια άξονων δεν απαιτούνται.
