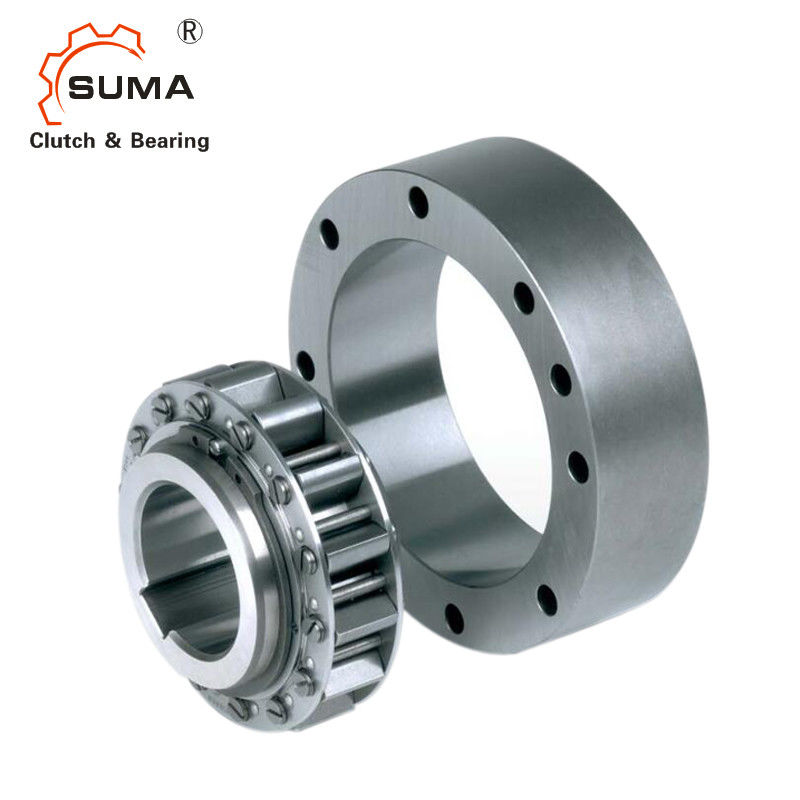

RSCI80 Concentricity 4000RPM Backstop Sprag ένα ρουλεμάν τρόπων
Χαρακτηριστικά γνωρίσματα
Ο τύπος RSCI είναι μια φυγόκεντρος ανασηκώνει sprag τον τύπο κάνει ελεύθερο πεντάλ με την εσωτερική περιστροφή φυλών. Μόνο η εσωτερική φυλή σχεδιάζεται για να κάνει ελεύθερο πεντάλ. Είναι ένας μη μόνος υποστηριγμένος τύπος.
Τα ρουλεμάν πρέπει να παρασχεθούν για να εξασφαλίσουν concentricity των εσωτερικών και εξωτερικών φυλών υποστηρίζουν τα αξονικά και ακτινωτά φορτία, όπως φαίνεται όπισθεν.
Concentricity και runout τα όρια πρέπει να τηρηθούν. Ο τύπος RSCI δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στον εξοπλισμό μετάδοσης δύναμης. Είναι δυνατό να τοποθετηθούν αυτοί κάνει ελεύθερο πεντάλ άμεσα στα κιβώτια ταχυτήτων χωρίς χωριστή λίπανση. Μια υδρονέφωση πετρελαίου είναι γενικά ικανοποιητική. Η λίπανση λιπών μπορεί να είναι αποδεκτή εάν η μονάδα λειτουργεί συνήθως στην υπέρβαση του όρου, όπως στις ε-μηχανές.
Όταν χρησιμοποιείται ως backstop, πρέπει να ελεγχθεί ότι η υπερβαίνοντας ταχύτητα δεν θα πάει κάτω από την ελάχιστη ταχύτητα που δίνεται στον πίνακα χαρακτηριστικών.
Διάσταση και ικανότητα
| Τύπος | Μέγεθος | Ταχύτητες | Αριθ. | Βάρος | |||||||||||||||||||
|
RS CI |
dH7 |
TK N1) |
ν ανώτατος 2) |
ν imin3) |
ν imax4) |
Δ) | D1h6 | D2H7 | D3 | D4 | ζ | Λ | Ι | I1 | I4 | f*45° | dmin | μ | tmin | I2 | I3 |
RS CI |
F8 |
| χιλ. | NM | ελάχιστος-1 | ελάχιστος-1 | ελάχιστος-1 | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | κλ | κλ | |||
| 20 | 212 | 315 | 750 | 15000 | 90 | 36 | 66 | 78 | M6 | 6 | 35 | 35 | 25 | 0 | 0,8 | 52 | 5 | 1 | 8 | 16 | 1.5 | 0,3 | |
| 25 | 319 | 300 | 725 | 14000 | 95 | 40 | 70 | 82 | M6 | 6 | 35 | 35 | 25 | 0 | 1 | 56 | 5 | 1 | 8 | 16 | 1.6 | 0,4 | |
| 30 | 375 | 290 | 700 | 11000 | 100 | 45 | 75 | 87 | M6 | 6 | 35 | 35 | 25 | 0 | 1.5 | 62 | 5 | 1 | 8 | 16 | 1.8 | 0,4 | |
| 35 | 550 | 280 | 670 | 11000 | 110 | 50 | 80 | 96 | M6 | 8 | 35 | 35 | 25 | 0 | 1.5 | 66 | 5 | 1 | 8 | 16 | 2.1 | 0,5 | |
| 40 | 800 | 260 | 630 | 8000 | 125 | 60 | 90 | 108 | M8 | 8 | 35 | 35 | 25 | 0 | 1.5 | 76 | 5 | 1 | 10 | 21 | 2.7 | 0,7 | |
| 45 | 912 | 255 | 610 | 7000 | 130 | 65 | 95 | 112 | M8 | 8 | 35 | 35 | 25 | 0 | 1.5 | 82 | 5 | 1 | 10 | 21 | 2.9 | 0,9 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 80 | 110 | 132 | M8 | 8 | 40 | 40 | 25 | 0 | 1.5 | 100 | 7.5 | 1 | 10 | 21 | 4.3 | 1 | |
| 60 | 2350 | 210 | 510 | 6000 | 175 | 85 | 125 | 155 | M10 | 8 | 60 | 50 | 36 | 5 | 2 | 110 | 12 | 2 | 12 | 35 | 6.5 | 1.8 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 100 | 140 | 165 | M10 | 12 | 60 | 50 | 36 | 5 | 2 | 120 | 12 | 2 | 12 | 35 | 8.6 | 1.9 | |
| 80 | 4500 | 180 | 440 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 36 | 5 | 2 | 140 | 17 | 3 | 12 | 35 | 12.5 | 2.6 | |
| 80M | 5800 | 155 | 375 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 46 | 5 | 2 | 140 | 12 | 2 | 12 | 35 | 13.1 | 2.6 | |
| 90 | 5600 | 170 | 410 | 3000 | 230 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 36 | 5 | 2.5 | 165 | 22 | 3 | 12 | 35 | 17.4 | 3 | |
| 90M | 8700 | 145 | 350 | 3000 | 245 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 46 | 5 | 2.5 | 160 | 17 | 2 | 12 | 35 | 18.3 | 3 | |
| 100 | 10500 | 145 | 355 | 3000 | 290 | 140 | 210 | 258 | M16 | 12 | 90 | 80 | 52.6 | 5 | 2.5 | 180 | 18.6 | 3 | 15 | 37 | 28 | 5 | |
| 100M | 16000 | 140 | 340 | 2400 | 290 | 170 | 210 | 258 | M16 | 12 | 90 | 80 | 63 | 5 | 2.5 | 200 | 13.5 | 2 | 12 | 35 | 30 | 5 | |
| 130 | 15750 | 135 | 330 | 2400 | 322 | 170 | 240 | 278 | M16 | 12 | 90 | 80 | 52.6 | 5 | 3 | 210 | 18.6 | 3 | 15 | 37 | 35 |
6 |
|
Σημειώσεις:
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Αυτό το μέγιστο - η επιτρεπόμενη ταχύτητα μετάδοσης ροπής nmax δεν πρέπει να ξεπεραστεί κατά τη διαβίβαση της ροπής.
3) Αυτό το ελάχιστο επιτρεπόμενο υπερβαίνοντας Νι ταχύτητας imin δεν πρέπει να μειωθεί κάτω από τη συνεχή λειτουργία.
Πιθανή μείωση αυτής της ελάχιστης ταχύτητας κατόπιν αιτήσεως
4) Η εσωτερική φυλή υπερβαίνει Keyway στο DIN 6885,1
5) Ανοχή +1
Η κάλυψη F8 πρέπει να διαταχτεί χωριστά
