| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | AV55 |

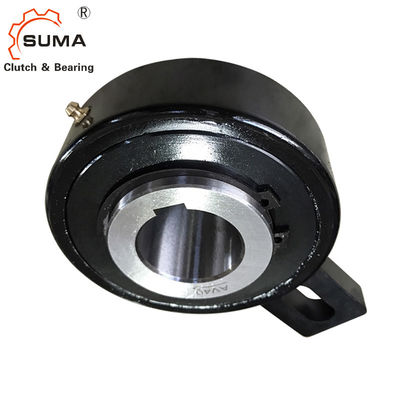

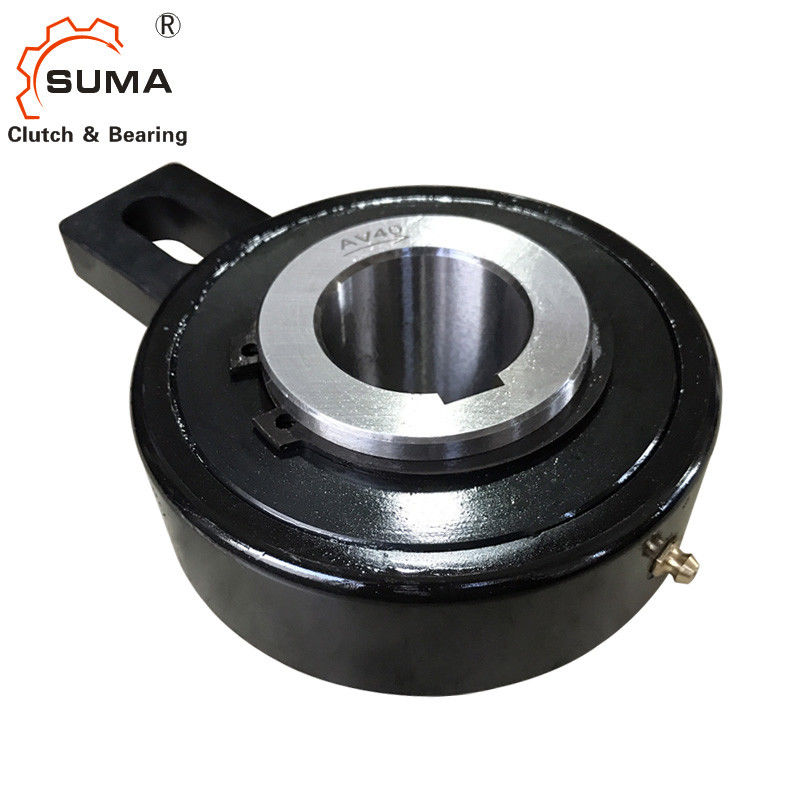

Ρουλεμάν συμπλεκτών AV55 54MM Backstop
Τεχνικό Datas
Ο τύπος AV είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ. Είναι ανεξάρτητο, από τα σαφή ρουλεμάν για τις χαμηλές περιστροφικές ταχύτητες, και σφραγισμένο χρησιμοποιώντας προστατευμένες από τις την ασπίδα μεταλλικές σφραγίδες λαβύρινθων.
Η μονάδα είναι παραδοθε'ν λίπος που λαδώνεται, έτοιμο να εγκαταστήσει σε μια οριζόντια ή κάθετη θέση. Πρώτιστα χρησιμοποιημένη ως backstop, η ικανότητα ροπής είναι υψηλή για μια ελάχιστη διαστημική απαίτηση. Αυτό το σχέδιο είναι κατάλληλο για τη χρήση στα δύσκολα περιβάλλοντα. Ένα μπουλόνι, που εξασφαλίζεται σε ένα σταθερό μέρος της μηχανής και της διάβασης
μέσω της αυλάκωσης στο βραχίονα ροπής, παρέχει την περιστροφική στάση. Ακτινωτή εκκαθάριση σε αυτό το μπουλόνι
πρέπει να είστε ίσος με 1 3% του πλάτους αυλακώσεων.
Ο βραχίονας ροπής και τα ρουλεμάν δεν πρέπει να είναι prestressed. Το σχέδιο κυλίνδρων κάνει το ιδανικό τύπων AV για τις ελαφριές εφαρμογές ευρετηρίασης.
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος | TKN1) | Υπέρβαση της ταχύτητας | Βάρος | Ροπή έλξης | ||||||||||
| AV | dH7 | nimax | Δ | D2 | Λ 1 | Λ | Β | Φ | bB11 | Ν | Ε | φ | TR | ||
| [χιλ.] | [NM] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Τοποθετώντας παράδειγμα
