| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | Ckf-A35110 |

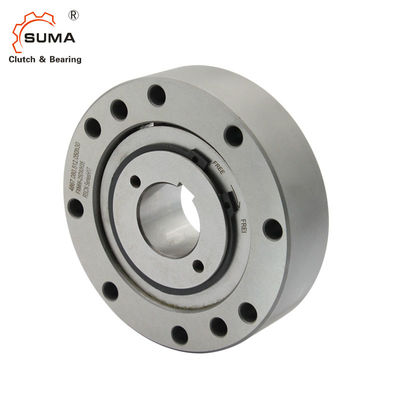

Ckf-A35110 40 ΚΚ 6000RPM Backstop Sprag ένας συμπλέκτης τρόπων
Χαρακτηριστικά γνωρίσματα
Το ckf-α είναι ένας συμπλέκτης τρόπων πρώτου τύπου μη-επαφών sprag. Το εσωτερικό δαχτυλίδι σχεδιάζεται για την ομοιοκατευθυνόμενη λειτουργία χωρίς υποστήριξη ρουλεμάν. Το ρουλεμάν πρέπει να εγκατασταθεί για να εξασφαλίσει το coaxiality του εσωτερικού δαχτυλιδιού και του εξωτερικού δαχτυλιδιού όταν χρησιμοποιείται.
Όταν χρησιμοποιείται με σκοπό την παρεμπόδιση της αντιστροφής, είναι απαραίτητο να ελεγχθεί ότι η ταχύτητα δεν πρέπει να είναι χαμηλότερη από την ελάχιστη επιτρεπόμενη αξία για την υπέρβαση της ταχύτητας, όπως φαίνεται στον πίνακα κατωτέρω.
Αυτό το πρότυπο χρησιμοποιείται κυρίως για να αποτρέψει την αντιστροφή υπό τις συνθήκες εργασίας υψηλής ταχύτητας. Μπορεί επίσης να χρησιμοποιηθεί για τη υψηλή ταχύτητα που υπερβαίνει το συμπλέκτη και την αργόστροφη συσκευή μετατροπής κίνησης σφηνών.
Τεχνικό Datas
| Στοιχείο | Ckf-A35110 |
| Υλικό | GCr15 |
| Άντεξε το dia. | 35 χιλ. |
| Εξωτερικό dia. | 100 χιλ. |
| Πλάτος (β) | 40 χιλ. |
| Ικανότητα ροπής | 425 N.m |
| Υπέρβαση περιοριστικός την ταχύτητα (εσωτερική φυλή) | 6000 r/min |
| Υπέρβαση περιοριστικός την ταχύτητα (εξωτερική φυλή) | 740 r/min |
| Βάρος | 2,1 κλ |
| Συσκευασία | Κιβώτιο χαρτοκιβωτίων ή ως απαιτήσεις σας |
Διαστάσεις και ικανότητες
| Τύπος | Ροπή NM |
Υπέρβαση Περιορισμένη ταχύτητα r/min |
δ [H7] | Δ [h7] | ε [H7] | Φ | Γ | Γ | Β | Α | ν-d1 | bn*tn | Βάρος [κλ] |
|
| έξω φυλή | εσωτερική φυλή | |||||||||||||
| Cfk-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
| Cfk-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
| Cfk-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
| Cfk-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
| Cfk-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
| Cfk-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
| Cfk-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
| Cfk-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
| Cfk-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
| Cfk-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| Cfk-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| Cfk-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| Cfk-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| Cfk-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| Cfk-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
