Ένα ρουλεμάν συμπλεκτών τρόπων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | BB35 |

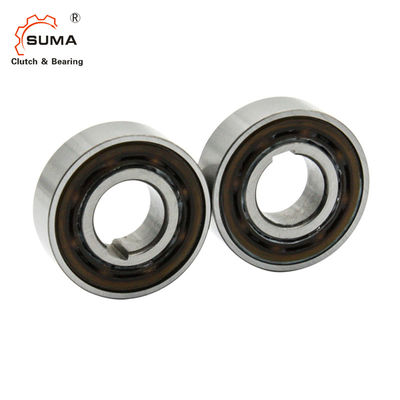

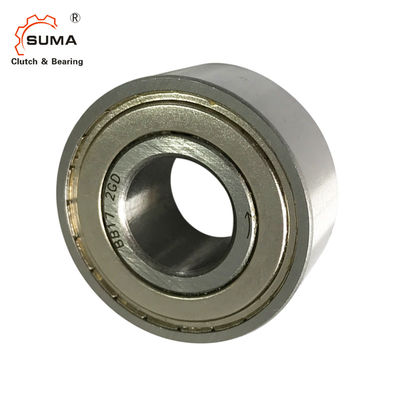

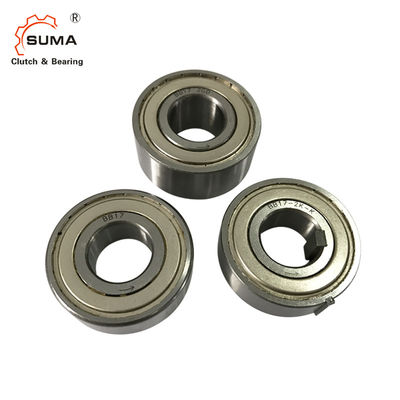

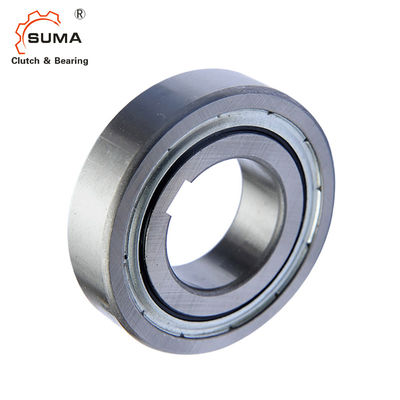

Συμπλέκτης Sprag τρόπων συμπλεκτών 1800RPM ένα εκκέντρων bb171k-Κ bb172k-Κ BB17
Χαρακτηριστικό γνώρισμα
1. Ο συμπλέκτης εκκέντρων σειράς του BB σχεδιάζεται για την κατάλληλη εγκατάσταση Τύπου.
2. BB-1k-Κ και οι σειρές BB-2GD 1k-Κ έχουν keyway στην εσωτερική φυλή. Keyways, εκτός από το μέγεθος 25 είναι
κατασκευασμένο στο DIN 6885. 3, το bb40-1k-Κ και BB40-2GD 1k-Κ κατασκευάζονται στο DIN 6885. 1.
3. BB-2k-Κ η σειρά έχει keyway και στην εσωτερική και εξωτερική φυλή.
«- Το Κ» σημαίνει τα κλειδιά που στέλνονται μαζί με το συμπλέκτη εκκέντρων.
4. Οι σωστές διαστάσεις παρέμβασης στον άξονα και την κατοικία πρέπει να διατηρηθούν για να λάβουν τη μέγιστη απόδοση ρουλεμάν και συμπλεκτών.
5. Αναφερθείτε στον πίνακα για την ανοχή του άξονα και την κατοικία για κάθε σειρά.
Τεχνικό Datas
Διαστάσεις και ικανότητες
| Πρότυπο | Ροπή Ικανότητα |
Μέγιστη υπέρβαση | Ροπή έλξης (Ν·μ) | Α | Β | Γ | Δ | ρ | Βάρος (ν) | |||||
|
Εσωτερικός Φυλή |
Εξωτερικός Φυλή |
BB BB-1k-Κ BB-2k-Κ |
BB-2GD 1k-Κ |
BB BB-1k-Κ BB-2k-Κ |
BB-2GD 1k-Κ |
BB BB-1k-Κ BB-2k-Κ |
BB-2GD 1k-Κ |
BB BB-1k-Κ BB-2k-Κ |
BB-2GD 1k-Κ |
|||||
| Ν·μ | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,01 | 0,04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0,6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0,01 | 0,05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0,03 | 0,058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0,04 | 0,08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
Σημείωση:
Διαμορφώστε το κανένα που χαρακτηρίζεται σύμφωνα με την εσωτερική φυλή είναι μόνο «Κ» και για «1K» και για «2K». (Παράδειγμα: το σημάδι «bb25-Κ» και για BB25-1K και για BB25-2K)
Διαστάσεις των κλειδιών και Keyways
| Πρότυπο | b2js10 | T1 | T2 | b1js9 | τ | Εσωτερική φυλή Κλειδί b×h×length |
Εξωτερική φυλή Κλειδί b'× h ×length |
|
| Bb15-1k-Κ | Bb15-2gd-1k-Κ | 5.0 | 1.9 | 1.2 | — | — | — | — |
| Bb15-2k-Κ | - | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| Bb17-1k-Κ | Bb17-2gd-1k-Κ | 5.0 | 1.9 | 1.2 | — | — | — | — |
| Bb17-2k-Κ | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| Bb20-1k-Κ | BB20-2GD- 1K-Κ | 6.0 | 2.5 | 1.6 | — | — | — | — |
| Bb20-2k-Κ | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| Bb25-1k-Κ | BB25-2GD- 1K-Κ | 8.0 | 3.6 | 1.5 | — | — | — | — |
| Bb25-2k-Κ | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| Bb30-1k-Κ | BB30-2GD- 1K-Κ | 8.0 | 3.1 | 2.0 | — | — | — | — |
| Bb30-2k-Κ | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| Bb35-1k-Κ | BB35-2GD- 1K-Κ | 10.0 | 3.7 | 2.4 | — | — | — | — |
| Bb35-2k-Κ | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| Bb40-1k-Κ | BB40-2GD- 1K-Κ | 12.0 | 5.0 | 3.3 | — | — | — | — |
| Bb40-2k-Κ | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Σημείωση:
Η διάσταση του T2 για το bb25-1k-Κ, το bb25-2k-Κ και BB25-2GD 1k-Κ είναι 0,5 χιλ. ρηχή έναντι
DIN 6885. 3.
Επεξεργαστείτε keyway στον άξονα 0,5 χιλ. για να χρησιμοποιήσετε βαθειά το τυποποιημένο κλειδί DIN.
Όλα τα άλλα πρότυπα είναι με βάση τις διαστάσεης ανταλλάξιμα με τους ανταγωνιστές.
6. BB, BB-1K και BB-2K οι συμπλέκτες, συμπεριφορά που υποστηρίζεται και που παραδίδεται με το λίπος έχουν την προστασία σφραγίδων σκόνης
ενάντια στα μόρια 0.25mm και, ενώ BB-2GD και BB-2gd-1K οι συμπλέκτες, 5mm ευρύτερος από την τυποποιημένη σειρά του BB, έχουν τις ειδικές χειλικές σφραγίδες για την αποτελεσματική προστασία ενάντια σε οποιαδήποτε σκόνη.
7. Το βέλος στην εσωτερική φυλή παρουσιάζει την κατεύθυνση της εσωτερικής δέσμευσης φυλών.
8. Για να εγκαταστήσει το συμπλέκτη, χρησιμοποιήστε ένα εργαλείο Τύπου της κατάλληλης διαμέτρου για να εφαρμόσετε ακόμη και την πίεση πέρα από το ολόκληρο πρόσωπο της εσωτερικής και εξωτερικής φυλής.
9. Μην σφυρηλατήστε ή μην εφαρμόστε άλλο κλονισμό στο συμπλέκτη.
10. Σιγουρευτείτε ότι η κατοικία έχει αρκετή δύναμη για να αντισταθεί την πίεση που απαιτείται για την εγκατάσταση συναρμολογήσεων Τύπου του συμπλέκτη.
11. Λειτουργούσα σειρά θερμοκρασίας: – 30°C σε +100°C (μας συμβουλευθείτε για τη θερμοκρασία που υπερβαίνει αυτήν την σειρά).
Λίπανση
1. Δεδομένου ότι το λίπος εφαρμόζεται ήδη πριν από την παράδοση, δεν υπάρχει καμία ανάγκη να εφαρμοστεί το λίπος πριν τη χρήση.
2. Εάν ο συμπλέκτης χρησιμοποιείται με ένα λιπαντικό πετρελαίου, η λίπανση πετρελαίου πρέπει να εφαρμοστεί μέσα στη μονάδα πάντα.
3. Μην χρησιμοποιήστε τα λίπη ή τα λιπαντικά με τις πρόσθετες ουσίες EP.
Τοποθετώντας παράδειγμα
