Ένα ρουλεμάν συμπλεκτών τρόπων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | AE50 |

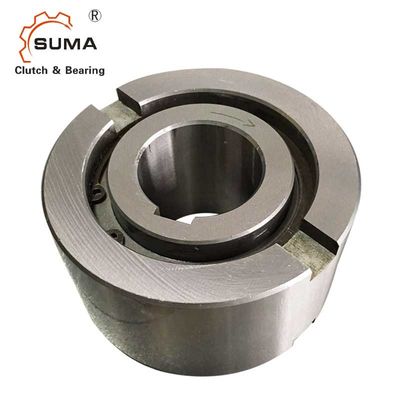

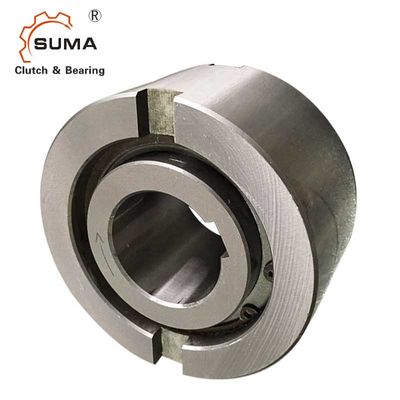

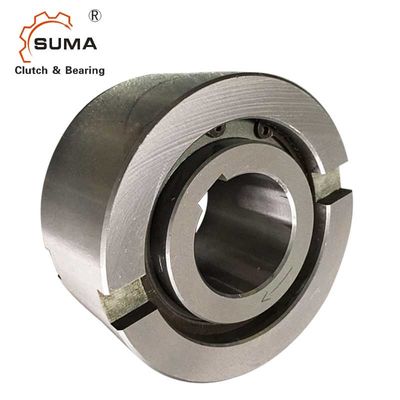

AE50 50*130*63MM ένα κατευθυντικό ρουλεμάν τρόπων κάνει ελεύθερο πεντάλ συμπλέκτης
Χαρακτηριστικά γνωρίσματα
Ο τύπος AE είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση. Η ονομαστική εξωτερική διάμετρος είναι μια τυποποιημένη διάσταση ένσφαιρου τριβέα.
Μια χαρακτηριστική ρύθμιση είναι να εγκατασταθεί αυτός ο τύπος εκτός από ένα ρουλεμάν με την ίδια ανοχή διαμέτρων κατοικίας.
Η εσωτερική φυλή κλειδώνεται στον άξονα. Η εξωτερική φυλή έχει μια ανοχή h6 και πρέπει να ταιριαχτεί σε μια κατοικία με μια ανοχή K7. Οι πρόσθετες δευτερεύουσες εγκοπές επιτρέπουν τη θετική μετάδοση ροπής.
Εάν η ανοχή κατοικίας είναι σε R6, η χρήση των εγκοπών δεν είναι απαραίτητη, αλλά η κατοικία πρέπει να είναι αρκετά ισχυρή να μην επεκταθεί μετά από τη συνέλευση. Αυτό το σχέδιο μπορεί να δεχτεί μια αξονική μη ευθυγράμμιση της εσωτερικής και εξωτερικής φυλής ± S/2.
Τεχνικό Datas
| Στοιχείο | AE50 |
| Υλικό | GCr15 |
| Άντεξε το dia. | 50 χιλ. |
| Εξωτερικό dia. | 130 χιλ. |
| Πλάτος (β) | 63 χιλ. |
| Ικανότητα ροπής | 2150 N.m |
| Υπέρβαση περιοριστικός την ταχύτητα (εσωτερική φυλή) | 950 r/min |
| Υπέρβαση περιοριστικός την ταχύτητα (εξωτερική φυλή) | 1300 r/min |
| Βάρος | 4,2 κλ |
| Συσκευασία | Κιβώτιο χαρτοκιβωτίων ή ως απαιτήσεις σας |
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος | Υπέρβαση των ταχυτήτων | Βάρος | Ροπή έλξης | |||||||||||
|
AE
|
dH7 (χιλ.) |
TKN; 1 (NM) |
Nimax 2) (ελάχιστος-1) |
Namax 3) (ελάχιστος-1) |
Dh6 (χιλ.) |
Δ5 (χιλ.) |
Δ6 (χιλ.) |
Λ (χιλ.) |
s (χιλ.) |
φ (χιλ.) |
ε (χιλ.) |
β (χιλ.) |
τ (χιλ.) |
(κλ) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0,8 | 1.2 | 7 | 3.5 | 0,30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0,8 | 1.2 | 8 | 3.5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
Να τοποθετήσει και ένωση
