KI164 1Way Sprag κάνει ελεύθερο πεντάλ φέρουσα επεξεργασία συνήθειας
Χαρακτηριστικά γνωρίσματα

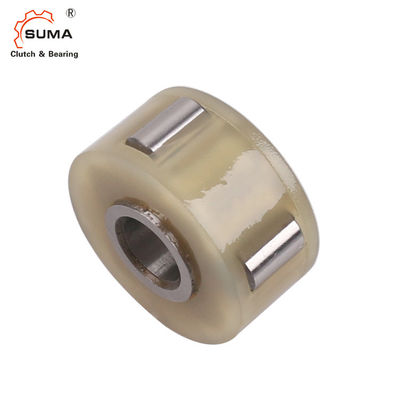

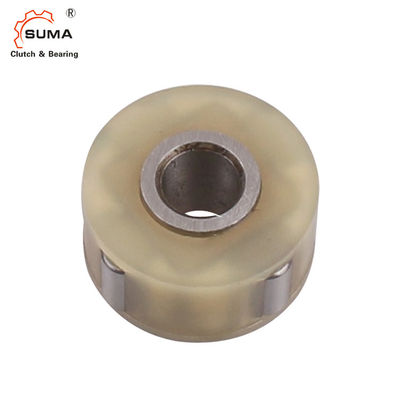

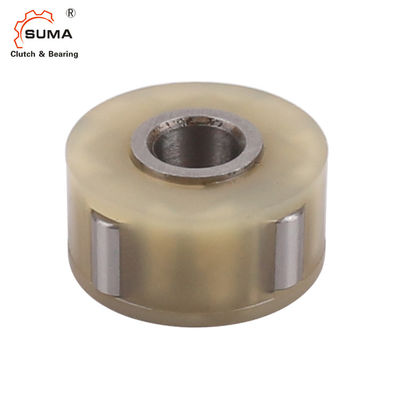

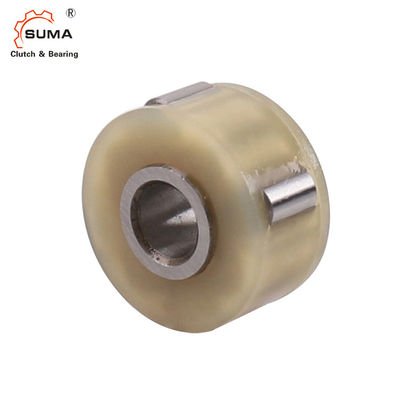

Ο τύπος KI είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ. Είναι μια συμπερίληψη συνελεύσεων από μια εσωτερική φυλή και τους κυλίνδρους που εναρμονίζονται σε ένα κλουβί πολυαμιδίων. Αυτός ο τύπος μονάδας δεν μπορεί να αποσυναρμολογηθεί. Σχεδιάζεται για τους μικρούς μηχανισμούς στον εξοπλισμό γραφείων, ή τις μηχανές συσκευασίας, που τοποθετούνται μέσα στα εργαλεία ή την τροφή
κύλινδροι.
Η εσωτερική διάμετρος κυλίνδρων εργαλείων ή τροφών χρησιμοποιείται ως εξωτερική φυλή. Η πρόσθετη υποστήριξη ρουλεμάν απαιτείται, και κάνετε ελεύθερο πεντάλ δεν πρέπει να υποβληθεί στην αξονική φόρτωση τα τοποθετώντας παραδείγματα παρουσιάζονται στην ακόλουθη σελίδα. Η εξωτερική φυλή δεν πρέπει να ελάχιστη δύναμη: 700 N/mm2
Η τραχύτητα επιφάνειας δεν θα υπερβεί 22 CLA.Mounting επάνω στον άξονα μπορεί να είναι ένας Τύπος κατάλληλος στην ανοχή r6 ή μια κόλλα κατάλληλη με μια εκκαθάριση 0,02 ως 0,05mm.
Τα μεγέθη 8 χιλ. και μπορούν ανωτέρω να παρασχεθούν keyway. Σειρά θερμοκρασίας: – 40°C σε +100°C (συνεχής λειτουργία). Οι μέγιστες θερμοκρασίες +120°C είναι αποδεκτές για συντομία χρονικές περίοδοι.
Τεχνικό Datas
Όνομα προϊόντων | Ένας συμπλέκτης τρόπων που αντέχει KI164 |
Πρότυπο | KI164 |
Υλικό | GCr15 |
Εσωτερική διάμετρος | 4mm |
Εξωτερική διάμετρος | 16mm |
Πάχος | 10mm |
Ικανότητα ροπής | 0.8Nm |
Εσωτερική φυλή που υπερβαίνει την ταχύτητα | 1000r/min |
Εξωτερική φυλή που υπερβαίνει την ταχύτητα | 8000r/min |
Βάρος | 0.008kg |
Δομή | Τύπος κυλίνδρων |
Εφαρμογή | Υφαντική μηχανή, ανεμιστήρες, εξαεριστήρες, μηχανή εκτύπωσης |
Συσκευασία | Κιβώτιο χαρτοκιβωτίων, ξύλινο κιβώτιο ή προσαρμοσμένος |
Όροι πληρωμής | TT. L/C, D/A, D/P, Western Union, Paypal |
Χρόνος παράδοσης | 2-4 ημέρες για το δείγμα, 7 ημέρες για τη μεγάλη διαταγή |
Diamensions και ικανότητες
Τύπος |
Μέγεθος |
Εσωτερική διάμετρος |
TKN 1) (NM) |
Υπέρβαση της ταχύτητας |
Εξωτερική διάμετρος |
Λ1 (χιλ.) |
Λ (χιλ.) |
Βάρος |
|
KI |
dH7 (χιλ.) |
Nimax 2) (ελάχιστος-1) |
Namax 3) (ελάχιστος-1) |
DH7 (χιλ.) |
(κλ) |
||||
164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 10 έως 13
*) Μπορεί να παρασχεθεί επίσης keyway στο DIN 6885,1
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Να τοποθετήσει και ένωση
