Changzhou Suma Precision Machinery Co., Ltd
Σπίτι > Προϊόντα > Ρουλεμάν συμπλεκτών εκκέντρων >

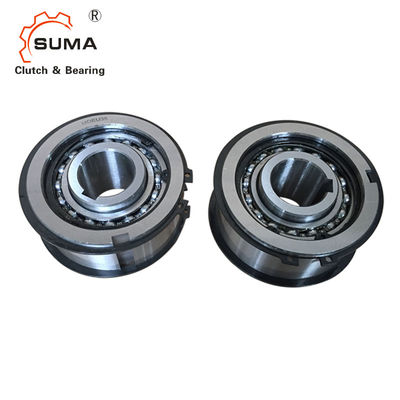

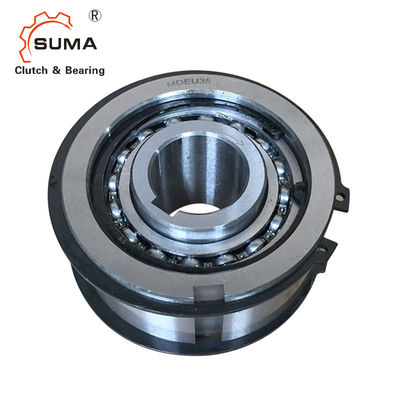

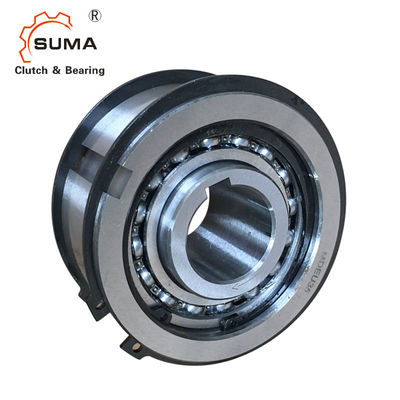

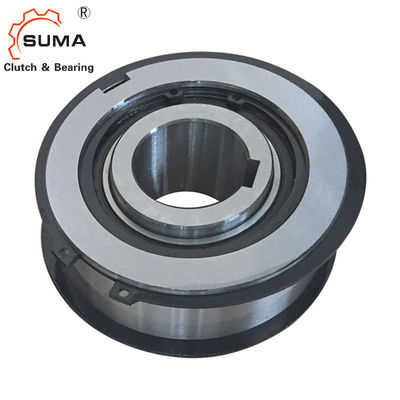

Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15
  • Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15
  • Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15
  • Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15
  • Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15

Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15

Τόπος καταγωγής Κίνα
Μάρκα SUMA
Πιστοποίηση ISO SGS
Αριθμό μοντέλου MDEU15
Λεπτομέρειες προϊόντων
Όνομα προϊόντων:
Συμπλέκτης εκκέντρων που αντέχει MDEU15
Ρουλεμάν που υποστηρίζεται:
Ναι
Υλικό:
Φέρων χάλυβας GCr15
ΜΕΓΕΘΟΣ:
15*55*39mm
Ικανότητα ροπής:
70Nm
Εξουσιοδότηση:
1 έτος
Συσκευασία:
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
COem:
δεχτείτε
Υψηλό φως:

Ρουλεμάν MDEU Sprag

,

Ενιαίο ρουλεμάν Sprag τρόπων

,

H7 ανοχή ένα συμπλέκτης Sprag τρόπων

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1
Τιμή
USD80-USD120 PER PIECE
Συσκευασία λεπτομέρειες
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Χρόνος παράδοσης
7-15 ημέρες
Όροι πληρωμής
L/C, D/A, D/P, T/T, Western Union, Paypal
Περιγραφή προϊόντων

Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15

Εγκατάσταση και χρήση
1. Οι οπές της τροχαλίας, του αλυσσοτροχού, κ.λπ., πρέπει να έχουν μια ανοχή H6 ή H7.
2. Χτισμένος στο ρουλεμάν τύπων κυλίνδρων, λόγω της δομής του εκκέντρου και του κυλίνδρου.
3. Κατά την εγκατάσταση του συμπλέκτη εκκέντρων στον άξονα, πιέστε την εσωτερική φυλή συμπλεκτών ελαφρώς.
4. Μην εφαρμόστε ποτέ τα φορτία ώθησης στο συμπλέκτη εκκέντρων. Άλλες συσκευές
Πρέπει να παρασχεθείτε για να λάβει τα φορτία ώθησης που εφαρμόζονται στο συμπλέκτη εκκέντρων.
5. Σε περίπτωση μεγάλων ακτινωτών φορτίων που εφαρμόζονται στο συμπλέκτη εκκέντρων όπως την εγκατάσταση με την τροχαλία, ένα άλλο ρουλεμάν πρέπει να προετοιμαστεί έτσι ώστε το σημείο των φορτίων μπορεί να κρεμαστεί στο ρουλεμάν.
6. Το κλειδί πρέπει να είναι σύμφωνα με το ISO R773 (DIN 6885,1). Σημειώστε ότι οι keyway διαστάσεις της εξωτερικής φυλής δεν είναι σύμφωνα με τις keyway διαστάσεις που ανέφεραν στο ISO R773 (DIN 6885,1).

Διαστάσεις και ικανότητες

Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15 0



Πρότυπο

Ροπή
Ικανότητα
(Το N@m)
Μέγιστο.
Υπέρβαση
(r/min)
Εσωτερική φυλή
Μέγιστο.
Ευρετηρίαση
(κύκλος/λ.)
Max.Radial
Φορτίο όταν
Υπέρβαση
(ν)

Άντεξε
Μέγεθος
(H7)

Εσωτερική φυλή
Keyway


Α


Β
(h7)


Γ


Δ


Ε


Φ


Γ


Χ


Ι

Εξωτερική φυλή
Keyway

Βάρος
(κλ)
MDEU15 70 600 100 610 15 5x2.3 39 55 37 25 42 1 30 3.5 0,8 5x3 0,52
MDEU20 150 500 100 910 20 6x2.8 42 68 40 32 52 1 33 3.5 0,8 6x3.5 0,88
MDEU25 230 450 100 1060 25 8x3.3 42 80 40 40 65 1 33 3.5 0,8 8x4 1.1
MDEU30 390 400 100 1400 30 8x3.3 50 90 48 45 72 1 36 6 1 8x4 1.7
MDEU35 460 350 100 1500 35 10x3.3 50 100 48 50 80 1 36 6 1 10x5 2.1
MDEU40 530 350 100 1580 40 12x3.3 50 110 48 55 78 1 36 6 1 12x5 2.7
MDEU45 690 300 100 1770 45 14x3.8 50 120 48 65 88 1 36 6 1 14x5.5 3.2
MDEU50 870 300 100 1880 50 14x3.8 50 130 48 70 95 1 36 6 1 14x5.5 3.8
MDEU55 1100 250 100 2850 55 16x4.3 60 140 58 80 105 1 46 6 1.5 16x6 5.3
MDEU60 1500 250 100 3060 60 18x4.4 60 150 58 90 115 1 46 6 1.5 18x7 6.1
MDEU70 1900 200 100 3470 70 20x4.9 60 170 58 100 125 1 46 6 1.5 20x7.5 7.9
MDEU80 2300 200 100 3600 80 22x5.4 60 190 58 110 140 1 46 6 1.5 22x9 9.7

Να τοποθετήσει και ένωση



Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15 1



Εικόνες

Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15 2

Ενιαίο ρουλεμάν Sprag εκκέντρων ανοχής τρόπων H7 MDEU GCr15 3
