Ρουλεμάν συμπλεκτών εκκέντρων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | LD04 |

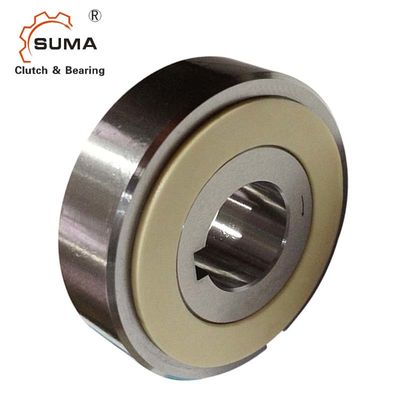

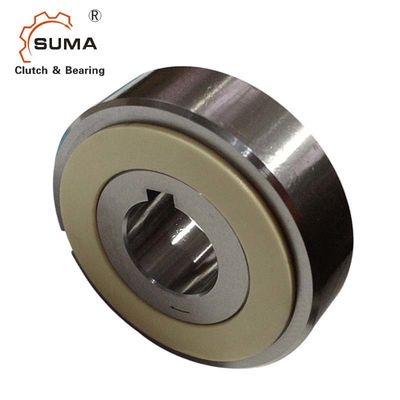

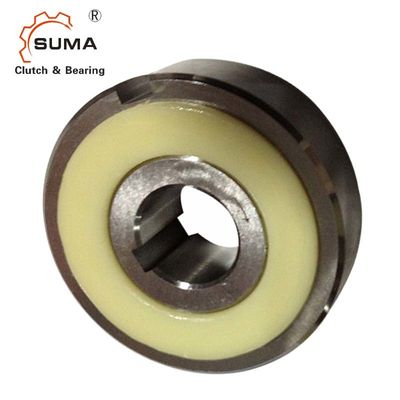

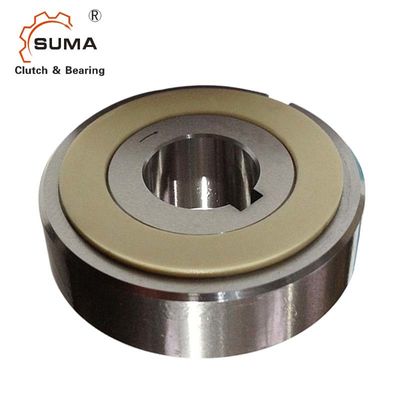

LD04 ειδικό λίπος ένα ρουλεμάν συμπλεκτών εκκέντρων Sprag τρόπων
Διαστάσεις και ικανότητες
Πρότυπο |
Ροπή Ικανότητα (NM) |
Έλξη Ροπή (NM) |
Μέγιστο. Υπέρβαση (r/min) |
λ.) |
Max.Radial Φορτίο όταν Υπέρβαση (kgf) |
Άντεξε το μέγεθος |
Α |
Β |
Γ |
Δ |
Ε |
Εξωτερική φυλή Keyway |
Βάρος (κλ) |
|
| Εσωτερική φυλή | Dia. (H7) |
Κλειδί τρόπος |
||||||||||||
| LD04 | 5.88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9.8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19.6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29.4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Να τοποθετήσει και ένωση
Εγκατάσταση και χρήση
1. Ο συμπλέκτης εκκέντρων σειράς LD είναι με το ειδικό λίπος και είναι έτοιμο για χρήση.
Κανένα πρόσθετο λιπαντικό δεν απαιτείται.
2. Κατά την εγκατάσταση του συμπλέκτη στον άξονα, πιέστε την εσωτερική φυλή συμπλεκτών ελαφρώς με ένα μαλακό σφυρί για να αποτρέψετε το συμπλέκτη
Εξωτερική φυλή από την ολίσθηση μακρυά από την εσωτερική φυλή.
3. Να είστε βέβαιος να συνδέσει το πιάτο. Αυτό αποτρέπει την εξωτερική φυλή από την ολίσθηση μακρυά από την εσωτερική φυλή. Δείτε συστημένος
Διαστάσεις του πιάτου που απαριθμείται στο δικαίωμα.
4. Για τη λίπανση, ντύστε το πιάτο και το μέταλλο ώθησης με το λίπος.
5. Μην εφαρμόστε ποτέ τα φορτία ώθησης στο συμπλέκτη. Άλλες συσκευές πρέπει να παρασχεθούν για να λάβουν τα φορτία ώθησης που εφαρμόζονται στο συμπλέκτη.
6. Το κλειδί πρέπει να είναι σύμφωνα με JIS B1301-1959.
7. Οι οπές της τροχαλίας, του αλυσσοτροχού, κ.λπ., πρέπει να έχουν μια ανοχή H6 ή H7.
