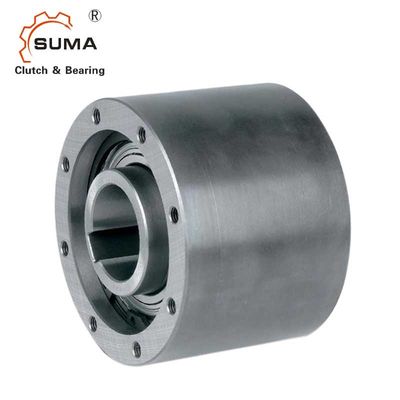

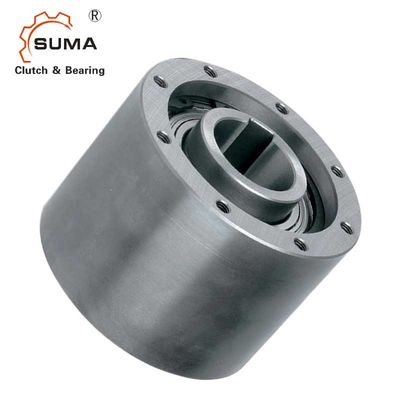

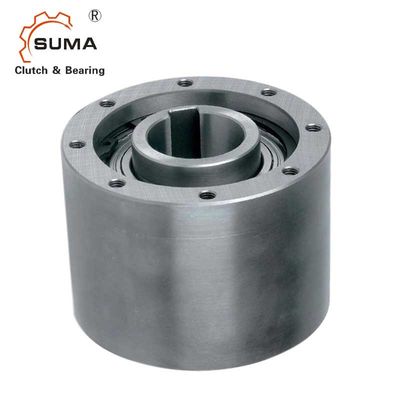

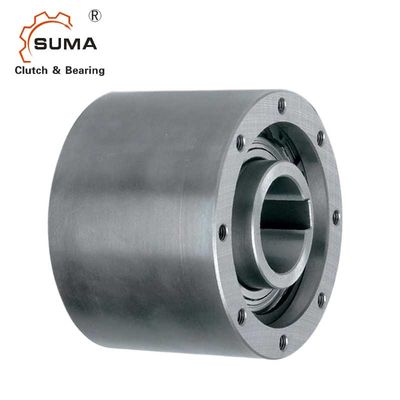

SMZ20 σφραγισμένο ρουλεμάν συμπλεκτών εκκέντρων ανοχής 67MM G6
Χαρακτηριστικά γνωρίσματα
Ο τύπος SMZ είναι σφραγισμένη, sprag ο τύπος κάνει ελεύθερο πεντάλ, συμπεριφορά που υποστηρίζεται χρησιμοποιώντας δύο 60. .ZZ λαδωμένα λίπος ρουλεμάν σειράς.
Οι μονάδες είναι παραδοθε'ν λίπος που λαδώνεται έτοιμο για εγκατάσταση. Οι μονάδες SMZ προορίζονται όπως για πολλές χρήσεις, για να χρησιμοποιηθούν στις διάφορες εφαρμογές. Μια χαρακτηριστική τοποθετώντας ρύθμιση παρουσιάζεται στην ακόλουθη σελίδα. Η εσωτερική φυλή κλειδώνεται στον άξονα. Η εσωτερική διάμετρος της εξωτερικής φυλής (διάσταση D4) πρέπει να χρησιμοποιηθεί ως να τοποθετήσει κατάλογος για τα συνδεδεμένα μέρη (αλυσσοτροχός, τροχαλία, εργαλείο, βραχίονας ροπής…). Το να τοποθετήσει βύσμα πρέπει να είναι στην ανοχή g6.
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος |
|
Υπέρβαση των ταχυτήτων |
|
Βάρος | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | Δ | D2 | D3 | D4H7 | Λ | L1 | Γ | ζ | τ | μ | |
[χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 10 έως 13
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
» Αναφερθείτε να τοποθετήσει και συντήρησης στις οδηγίες
σελίδα 16 έως 19
Να τοποθετήσει και ένωση
