Ρουλεμάν συμπλεκτών κυλίνδρων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | AL50 ALP50 |

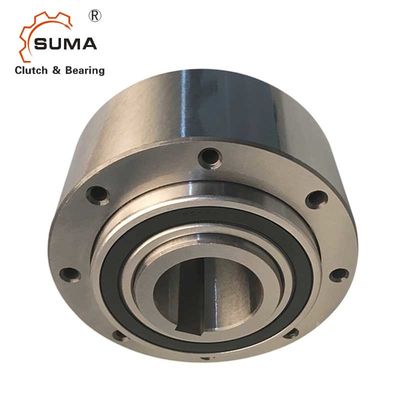

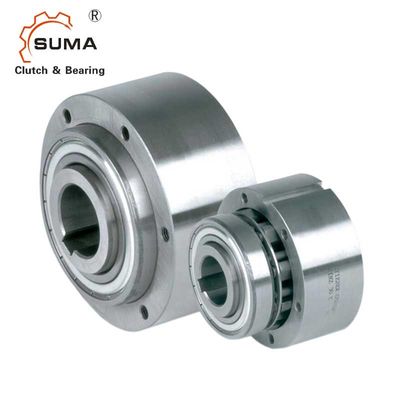

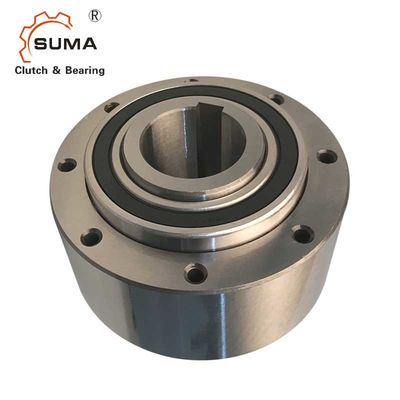

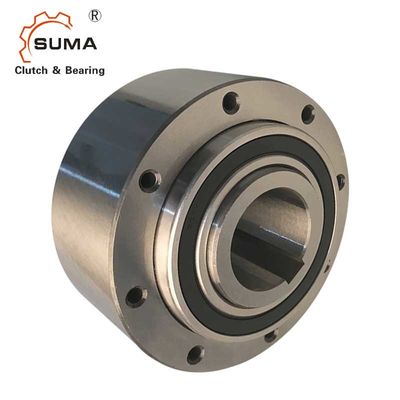

AL50 ένας τρόπος κάνει ελεύθερο πεντάλ χάλυβας ρουλεμάν κυλίνδρων GCr15
Χαρακτηριστικά γνωρίσματα
Το Al τύπων, ΌΡΟΣ είναι τύπος κυλίνδρων κάνει ελεύθερο πεντάλ. Αυτές οι μονάδες είναι μέρος του μορφωματικού συστήματος. Αντέχουν υποστηριγμένος, χρησιμοποιώντας δύο 160. τα ρουλεμάν σειράς, και απαιτούν τη λίπανση πετρελαίου. Αυτές οι μονάδες μπορούν να χρησιμοποιηθούν στα σχέδια που παρέχουν τη λίπανση πετρελαίου και που σφραγίζουν όπως στο παράδειγμα όπισθεν.
Τα ρουλεμάν δεν πρέπει να τονιστούν αξονικώς. Χαρακτηριστικά, το Al τύπων, ΌΡΟΣ χρησιμοποιείται με τις τυποποιημένες καλύψεις που σχεδιάζονται για να διαβιβάσουν τη ροπή, και να παρέχουν τη λίπανση και τη σφράγιση πετρελαίου. Συνήθως αυτές οι καλύψεις χρησιμοποιούνται ανά τα ζευγάρια σύμφωνα με τους συνδυασμούς που παρουσιάζονται στις ακόλουθες σελίδες.
Η εξωτερική φυλή του προτύπου Al είναι σαφής να λάβει και να κεντροθετήσει οποιοδήποτε συστατικό που τρυπιέται στην ανοχή H7. Η ροπή διαβιβάζεται από τα μπουλόνια μέσω του πιάτου κάλυψης σε αυτήν την περίπτωση.
Το Al τύπων, ΌΡΟΣ είναι ίδιο εκτός από το ότι το ΌΡΟΣ τύπων έχει keyway στην εξωτερική διάμετρο για να διαβιβάσει τη ροπή.
Δύο σφραγίδες εγγράφου παραδίδονται με κάθε μονάδα που τοποθετείται μεταξύ της εξωτερικών φυλής και των πιάτων κάλυψης.
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος | Υπέρβαση της ταχύτητας | Αριθμός | Βάρος | Ροπή έλξης | |||||||
| Al ΟΡΟΣ |
dH7 | nimax2) | namax3) | Dh7 | D2 | ζ | Λ 1 | L4) | Β | T1 | TR | |
| [χιλ.] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0,5 | 3.4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0,8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 | |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 10 έως 13
2) Εσωτερικές υπερβάσεις φυλών, τιμές χωρίς χειλικές σφραγίδες
3) Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
4) Η διάσταση Λ περιλαμβάνει μέχρι το μέγεθος 50 κάθε ένα
παχιές σφραγίδες εγγράφου 0,25 χιλ. που βρίσκονται και στα δύο πρόσωπα
» Αναφερθείτε να τοποθετήσει και συντήρησης στις οδηγίες
σελίδα 16 έως 19
