Ρουλεμάν συμπλεκτών κυλίνδρων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | MZEU30 |

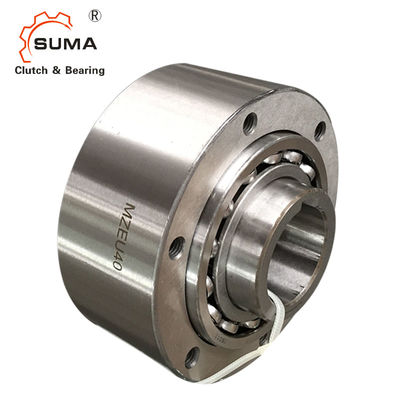

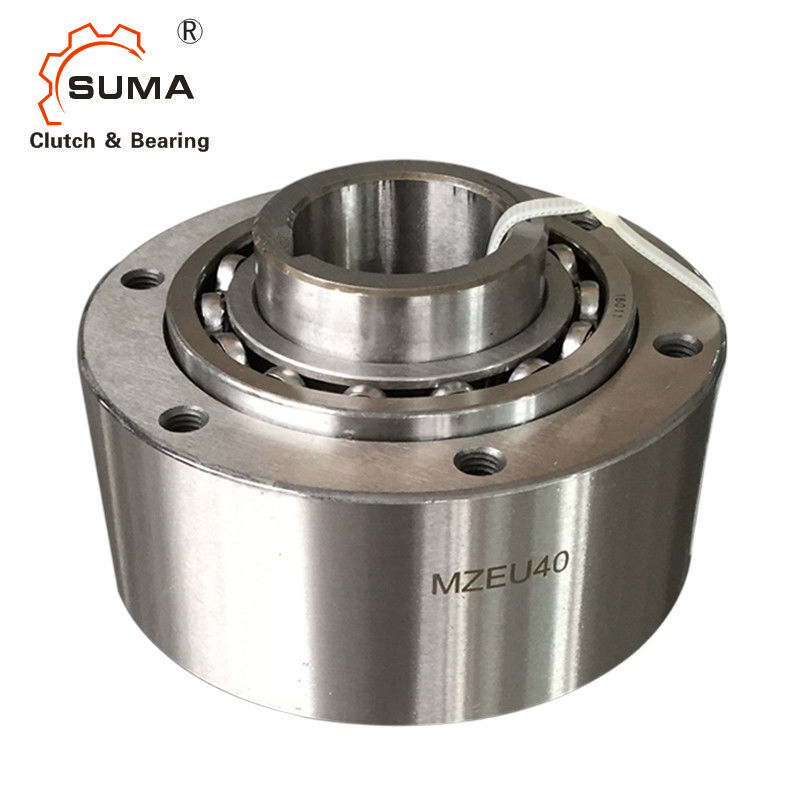

Ανοχή GCr15 MZEU H7 735 ρουλεμάν κυλίνδρων χάλυβα NM
1. Διαμορφώστε τα αριθ. MZEU12 σε MZEU80 προ-λιπαίνεται και δεν απαιτεί καμία λίπανση. Η λειτουργική σειρά θερμοκρασίας είναι – 40°C σε +40°C. πρότυπα αριθ. MZEU90 σε MZEU150 απαιτήστε τη λίπανση πετρελαίου.
2. Διαμορφώστε τα αριθ. MZEU12 σε MZEU80 οι αλυσσοτροχοί και άλλη ροπή που διαβιβάζουν τους παράγοντες μπορούν να χρησιμοποιηθούν με την τυποποιημένη φλάντζα. Αναφερθείτε στο παράδειγμα 1 εγκαταστάσεων.
3. Συστήνουμε μια ανοχή άξονων h7, και keyway του ISO R773 (DIN 6885,1) είναι τυποποιημένο.
4. Συστήνουμε μια ανοχή του Ε H7 για τον αλυσσοτροχό και άλλα μέρη.
5. Καθαρίστε την επιφάνεια και των ακρών της εξωτερικής φυλής και των επιφανειών επαφών της φλάντζας, του αλυσσοτροχού και των άλλων μερών.
6. Για τα πρότυπα αριθ. MZEU90 σε MZEU150, εφαρμόστε την κόλλα σφραγίδων στην επιφάνεια της εξωτερικής φυλής και στις δύο άκρες.
7. Ελέγξτε την κατεύθυνση της περιστροφής.
Διαστάσεις και ικανότητες
Πρότυπο |
Ροπή Ικανότητα |
Μέγιστη υπέρβαση |
Έλξη Ροπή |
Άντεξε το μέγεθος |
Keyway |
Α |
Β |
Γ |
Δ |
Ε |
Φ |
Γ |
Χ-j |
Κ |
Λ |
Βάρος |
|
| Ν·μ | r/min | r/min | Ν·μ | H7 | Εσωτερική φυλή | h7 | PCD | Γ | (κλ) | ||||||||
| MZEU 12 (κ) | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
| MZEU 15 (κ) | 100 | 1.800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
| MZEU 20 (κ) | 245 | 1.600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1.2 |
| MZEU 25 (κ) | 425 | 1.600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1.8 |
| MZEU 30 (κ) | 735 | 1.500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU 35 (κ) | 1.015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU 40 (κ) | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU 45 (κ) | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU 50 (κ) | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU 55 (κ) | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU 60 (κ) | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU 70 (κ) | 4.210 | 1.100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU 80 (κ) | 5.170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU 90 (κ) | 12.000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (κ) | 17.600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (κ) | 24.500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 (κ) | 33.800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
Να τοποθετήσει και ένωση
Κατά εγκατάσταση των τυποποιημένων φλαντζών, των αλυσσοτροχών και άλλου εξοπλισμού στο συμπλέκτη κατάλληλο τη γύρω από τα ρουλεμάν και βιδώνουν τα μπουλόνια και στις δύο άκρες της εξωτερικής φυλής.
Με την εγκατάσταση και της φλάντζας και του αλυσσοτροχού στη αντίθετη πλευρά, την κατεύθυνση της περιστροφής μπορεί να αλλάξουν.
Κατά τοποθετώντας το συμπλέκτη επάνω στον άξονα, εφαρμόστε την πίεση στην εσωτερική φυλή αλλά ποτέ στην εξωτερική φυλή.
Για τις εφαρμογές ευρετηρίασης υψηλής ταχύτητας (περισσότερα από 50 c/m) ένας ισχυρός τύπος άνοιξη.
Διαμορφώστε το αριθ.
εσωτερική φυλή του q
εξωτερική φυλή W
έκκεντρο ε
άνοιξη ρ
ρουλεμάν τ
δευτερεύον πιάτο Υ
MZEU Κ
Κανένα σημάδι: Κανένα keyway στην εξωτερική φυλή.
Κ: Keyway στην εξωτερική φυλή.
