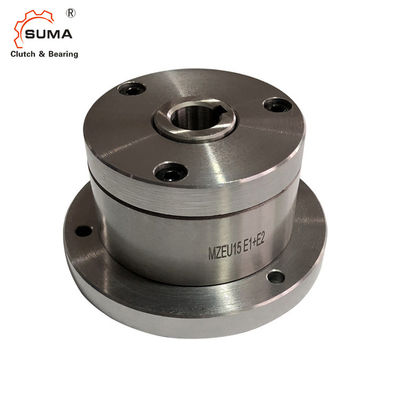

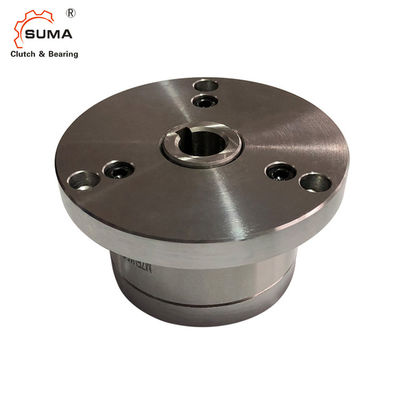

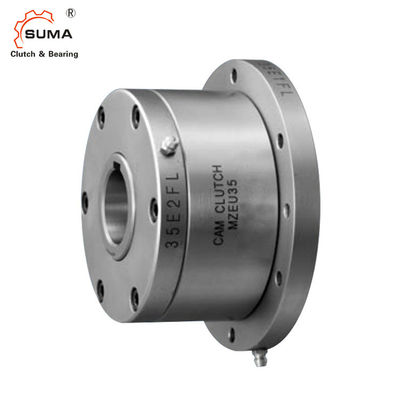

100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση
  • 100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση
  • 100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση
  • 100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση
100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση

100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση

Τόπος καταγωγής Κίνα
Μάρκα SUMA
Πιστοποίηση ISO SGS
Αριθμό μοντέλου MZEU15 (Κ) E1+E2
Λεπτομέρειες προϊόντων
Όνομα προϊόντων:
Συμπλέκτης κυλίνδρων που αντέχει MZEU15 (Κ) E1+E2
Ρουλεμάν που υποστηρίζεται:
Ναι
Υλικό:
Φέρων χάλυβας GCr15
ΜΕΓΕΘΟΣ:
15*68*52mm
Ικανότητα ροπής:
100nm
Εξουσιοδότηση:
1 έτος
Συσκευασία:
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Βάρος:
1.5kg
Υψηλό φως:

Ρουλεμάν συμπλεκτών κυλίνδρων MZEU

,

GCr15 ρουλεμάν συμπλεκτών κυλίνδρων

,

Ρουλεμάν συμπλεκτών Backstop GCr15

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1
Τιμή
USD160-USD200 PER PIECE
Συσκευασία λεπτομέρειες
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Χρόνος παράδοσης
7-15 ημέρες
Όροι πληρωμής
L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς
1000pcs το μήνα
Περιγραφή προϊόντων

100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση

Διαμορφώστε το αριθ.
εσωτερική φυλή του q
εξωτερική φυλή W
έκκεντρο ε
άνοιξη ρ
ρουλεμάν τ
δευτερεύον πιάτο Υ
φλάντζα του u E1
ι φλάντζα E2
μπουλόνι υποδοχών ο
! 0 Setscrew
Αυτό το σχέδιο παρουσιάζει MZEU E1+E2
MZEU Κ
Κανένα σημάδι: Κανένα keyway στην εξωτερική φυλή.
Κ: Keyway στην εξωτερική φυλή.

Διαστάσεις και ικανότητες



Πρότυπο Ροπή
Ικανότητα
Μέγιστη υπέρβαση		 Έλξη
Ροπή		 Άντεξε το μέγεθος Keyway Α Β BF Γ DF Φ Μ Ν Βάρος

Εσωτερικός

Φυλή

Εξωτερικός

Φυλή
NM r/min r/min NM H7 Εσωτερική φυλή   h7             κλ
MZEU12 (Κ) E1+E2 60 2.000 1.000 0,20 12 4X 1,8 42 62 85 20 72 20 10.0 5.7 1.1
MZEU15 (Κ) E1+E2 100 1.800 900 0,20 15 5 X 2,3 52 68 92 28 78 25 11.0 5.7 1.5
MZEU20 (Κ) E1+E2 245 1.600 700 0,29 20 6X 2,8 57 75 98 34 85 30 10.5 5.7 1.9
MZEU25 (Κ) E1+E2 425 1.600 600 0,33 25 8X 3,3 60 90 118 35 104 40 11.5 6.8 2.9
MZEU30 (Κ) E1+E2 735 1.500 500 0,39 30 8X3.3 68 100 128 43 114 45 11.5 6.8 4.0
MZEU35 (Κ) E1+E2 1.015 1.400 300 0,49 35 10X3.3 74 110 140 45 124 50 13.5 6.8 5.2
MZEU40 (Κ) E1+E2 1.350 1.400 300 0,59 40 12X3.3 86 125 160 53 142 55 15.5 9.0 7.9
MZEU45 (Κ) E1+E2 1.620 1.400 300 0,69 45 14X3.8 86 130 165 53 146 60 15.5 9.0 9.3
MZEU50 (Κ) E1+E2 2.070 1.300 250 0,79 50 14X3.8 94 150 185 64 166 70 14.0 9.0 11.7
MZEU55 (Κ) E1+E2 2.400 1.300 250 0,88 55 16X4.3 104 160 204 66 182 75 18.0 11.0 15.3
MZEU60 (Κ) E1+E2 2.950 1.200 250 0,98 60 18X4.4 114 170 214 78 192 80 17.0 11.0 17.7
MZEU70 (Κ) E1+E2 4.210 1.100 250 1.27 70 20X4.9 134 190 234 95 212 90 18.5 11.0 25.5
MZEU80 (Κ) E1+E2 5.170 800 200 1.38 80 22X5.4 144 210 254 100 232 105 21.0 11.0 33.2
MZEU90 (Κ) E1+E2 12.000 450 150 4.70 90 25X5.4 158 230 278 115 254 120 20.5 13.0 38.3
MZEU100 (Κ) E1+E2 17.600 400 130 5.39 100 28X 6,4 182 270 335 120 305 140 30.0 17.5 68.8
MZEU130 (Κ) E1+E2 24.500 320 110 6.76 130 32X7.4 212 310 380 152 345 160 29.0 17.5 98.2
MZEU150 (Κ) E1+E2 33.800 240 80 8.13 150 36X8.4 246 400 485 180 445 200 32.0 21.5 198.2

100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση 0

Να τοποθετήσει και ένωση

Εγκατάσταση και χρήση
1. Διαμορφώστε τα αριθ. MZEU12 σε MZEU80 προ-λιπαίνεται και δεν απαιτεί καμία λίπανση. Η λειτουργική σειρά θερμοκρασίας είναι – 40°C σε +40°C. πρότυπα αριθ. MZEU90 σε MZEU150 απαιτήστε τη λίπανση πετρελαίου. (Αναφερθείτε στη λίπανση και τη συντήρηση στη σελίδα 31).
2. Συστήνουμε μια ανοχή άξονων h7, και keyway του ISO R773 (DIN 6885,1) είναι τυποποιημένο.
3. Συστήνουμε τις ανοχές του Β H7 ή H8 για τους αλυσσοτροχούς, τα εργαλεία και άλλα εγκατεστημένα μέρη.
4. Ο συμπλέκτης παραδίδεται με έναν βασικό συμπλέκτη εκκέντρων τύπων, τη φλάντζα E1 και τη φλάντζα E2 ως χωριστά μέρη.
5. Καθαρίστε την επιφάνεια και των ακρών της εξωτερικής φυλής και των επιφανειών επαφών των φλαντζών.
6. Για τα πρότυπα αριθ. MZEU90 σε MZEU150, εφαρμόστε την κόλλα σφραγίδων στην επιφάνεια της εξωτερικής φυλής και στις δύο άκρες.
7. Ελέγξτε την κατεύθυνση της περιστροφής και συνδέστε τις φλάντζες E1 και E2 με το συμπλέκτη.
8. Κατά εγκατάσταση των αλυσσοτροχών, την εργαλεία και άλλος εξοπλισμός στο συμπλέκτη, τους εγκαθιστούν στην επιφάνεια της εξωτερικής φυλής και βιδώνουν τα μπουλόνια στη φλάντζα E1.
9. Με την εγκατάσταση και της φλάντζας και του αλυσσοτροχού στη αντίθετη πλευρά, την κατεύθυνση της περιστροφής μπορεί να αλλάξουν.
10. Κατά τοποθετώντας το συμπλέκτη επάνω στον άξονα, εφαρμόστε την πίεση στην εσωτερική φυλή αλλά ποτέ στην εξωτερική φυλή.
11. Για τις εφαρμογές ευρετηρίασης υψηλής ταχύτητας (περισσότερα από 50 c/m) ένας ισχυρός τύπος άνοιξη συστήνεται.

100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση 1



Εικόνες

100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση 2

100 MZEU GCr15 κυλίνδρων NM συμπεριφοράς συμπλεκτών χωρίς τη λίπανση 3
