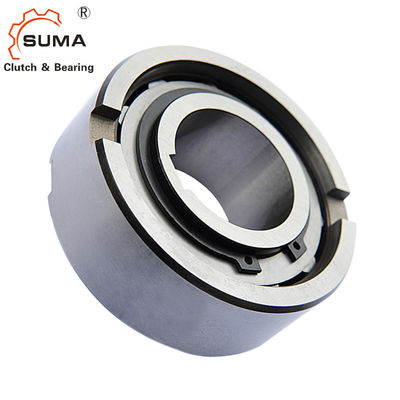

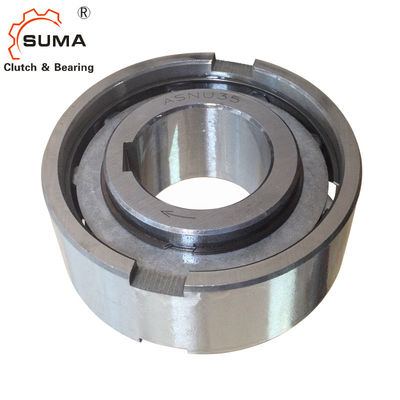

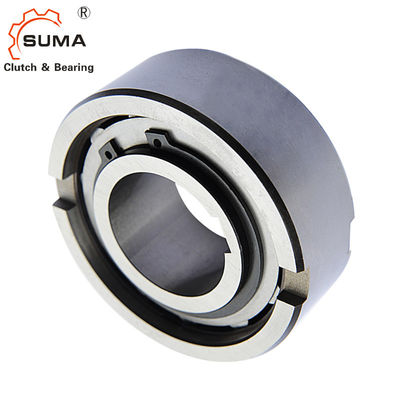

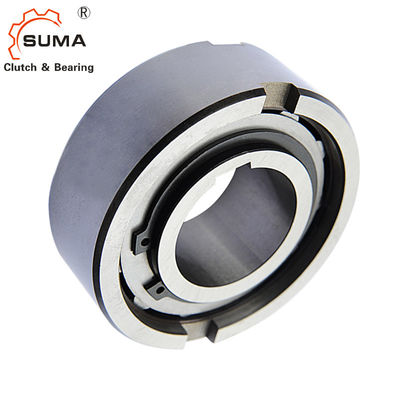

ASNU35 383 NM λίπανσης 35*80*31MM ρουλεμάν συμπλεκτών κυλίνδρων
Χαρακτηριστικά γνωρίσματα
Ο τύπος ASNU είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση. Η ονομαστική εξωτερική διάμετρος είναι η ίδια με μια σειρά 63. ένσφαιρος τριβέας.
Μια χαρακτηριστική ρύθμιση είναι να εγκατασταθεί αυτός ο τύπος παράλληλα με ένα ρουλεμάν μέσα στις ίδιες ανοχές θέσης,
Η εξωτερική φυλή έχει τη θετική ανοχή n6, για να δώσετε έναν Τύπο ταιριάξτε σε μια κατοικία H7. Οι πρόσθετες δευτερεύουσες εγκοπές στην εξωτερική φυλή επιτρέπουν τη θετική μετάδοση ροπής.
Εάν η κατοικία είναι στην ανοχή K6, η χρήση των εγκοπών δεν είναι απαραίτητη, αλλά η κατοικία πρέπει να είναι αρκετά ισχυρή να μην επεκταθεί μετά από τη συνέλευση. Αυτό το σχέδιο μπορεί να δεχτεί μια αξονική μη ευθυγράμμιση της εσωτερικής και εξωτερικής φυλής.
Τεχνικό Datas
Όνομα προϊόντων | ένα ρουλεμάν συμπλεκτών τρόπων |
Πρότυπο | ASNU35 |
Υλικό | Χάλυβας χρωμίου GCr15 |
Εσωτερική διάμετρος | 35mm |
Εξωτερική διάμετρος | 84mm |
Ικανότητα ροπής | 383Nm |
Βάρος | 0.74kg |
Συσκευασία | Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο |
Όροι πληρωμής | TT. L/C, D/A, D/P, Western Union |
Χρόνος παράδοσης | 10-15 ημέρες |
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος |
TKN1) |
Υπέρβαση Ταχύτητες |
Βάρος
|
Ροπή έλξης | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | Λ | β | τ | s | ε | φ | TR | ||
[χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0,11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0,15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0,19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0,38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
ΣΗΜΕΙΩΣΕΙΣ
ASNU8-12, keyway ASNU200 στο DIN 6885. 1,
άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
