Ρουλεμάν συμπλεκτών Sprag
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | BWX13143A |

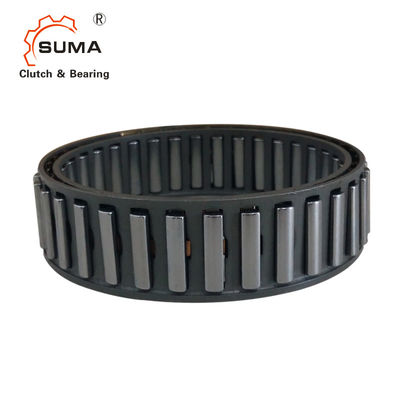

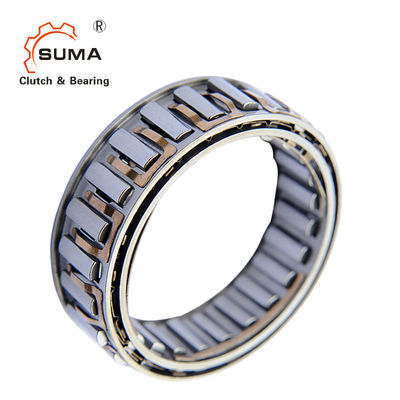

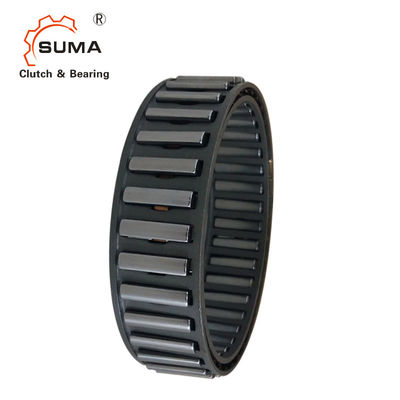

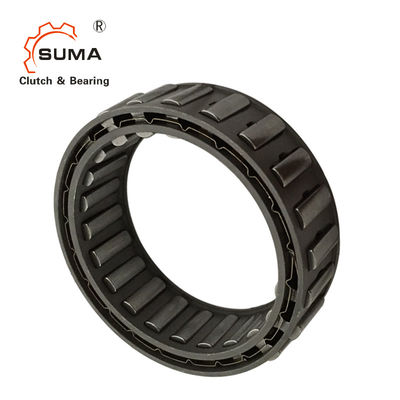

BWX13143A ένας τρόπος Sprag 120Nm που υπερβαίνει το έκκεντρο συμπλεκτών
Χαρακτηριστικά γνωρίσματα
Το κλουβί κάνει ελεύθερο πεντάλ BWX είναι sprag κάνει ελεύθερο πεντάλ για να εγκατασταθεί μεταξύ των πελάτης-παρεχόμενων εσωτερικών και εξωτερικών δαχτυλιδιών.
Κάνει ελεύθερο πεντάλ BWX χρησιμοποιείται όπως:
➧ Backstops
➧ Υπέρβαση των συμπλεκτών
➧ Η ευρετηρίαση κάνει ελεύθερο πεντάλ
Ονομαστικές ροπές μέχρι 4 900 NM.
Αποσύνδεση
Όταν το εξωτερικό δαχτυλίδι είναι η περιστροφή της φυγοκεντρικής δύναμης αναγκάζει τα sprags για να ανασηκώσει από την εσωτερική φυλή. Αυτό μειώνει την ένδυση κατά τη διάρκεια της ανεξάρτητης λειτουργίας.
Δέσμευση
Όταν το εξωτερικό δαχτυλίδι είναι η περιστροφή της φυγοκεντρικής δύναμης πιέζει τα sprags ενάντια στο εσωτερικό δαχτυλίδι. Αυτό ενισχύει τη δυνατότητα των sprags να δεσμεύσει αμέσως όταν εφαρμόζεται η ροπή.
Διαστάσεις και ικανότητες
| Κάνετε ελεύθερο πεντάλ μέγεθος | Ονομαστικό τ orque ΜΝ NM |
J +0.008 -0.005 χιλ. |
Δ ±0,013 χιλ. |
Β χιλ. |
Κ χιλ. |
Ποσότητα Sprags | Λουρίδες έλξης Ποσότητα |
Συνδετήρες φρένων Ποσότητα |
Βάρος κλ |
| BWX133590A | 63 | 22.225 | 38.887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27.767 | 44.425 | 13,5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38.092 | 54.750 | 16,0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41.275 | 57.937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44.450 | 61.112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49.721 | 66.383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54.765 | 71.427 | 13,5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54.765 | 71.427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1 000 | 54.765 | 71.427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
| BWX136324 | 600 | 57.760 | 74.427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72.217 | 88.882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2 000 | 79,6982 | 96.363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102.596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119.893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1 700 | 117,3912 | 136.391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142.880 | 25,4 | 188,0 | 44 | 11 | 0,46 |
1 με αυτό το Freewheel Sizethe η κεντραρίσματος φλάντζα του εσωτερικού κλουβιού είναι στη δεξιά πλευρά!
2 η ανοχή της εσωτερικής διαμέτρου φυλών δαχτυλιδιών μπορεί να αυξηθεί από ±0,013 χιλ.!
Η θεωρητική ονομαστική ροπή ισχύει μόνο για ιδανικό concentricity μεταξύ του εσωτερικού και εξωτερικού δαχτυλιδιού.
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή. Δείτε τη σελίδα 14 για τον προσδιορισμό της ροπής επιλογής.
Τοποθετώντας παράδειγμα
Η πλευρική καθοδήγηση του κλουβιού κάνει ελεύθερο πεντάλ μπορεί να επηρεαστεί είτε από έναν ώμο στο εξωτερικό δαχτυλίδι είτε από τα δαχτυλίδια φρουράς είτε τους δίσκους φρουράς που καθορίζονται στο εξωτερικό δαχτυλίδι. Δεν πρέπει να υπάρξει κανένα χτύπημα, κοιλότητες, ώμοι ή chamfers, ή οποιαδήποτε εκκεντρικότητα, πέρα από τη διάσταση „Β «. Για την ευκολία της συνέλευσης συστήνουμε ότι οι εσωτερικές και εξωτερικές φυλές κάνονται λοξοτομή διαγωνίως 15 βαθμών για τα leghts 3 χιλ.
Παράδειγμα για
Παράδειγμα για
Κάνετε ελεύθερο πεντάλ μέγεθος BWX 13143A, σταθεράς μορφής:
• BWX 13143A
Εικόνες
Λουρίδες έλξης
Για να μειώσουν την ένδυση κατά τη διάρκεια της ανεξάρτητης λειτουργίας μεταξύ των sprags και της εσωτερικής φυλής, οι λουρίδες έλξης που γίνονται από το wear-resistant κράμα χαλκού βηρυλλίου είναι συνδεμένες με το εσωτερικό κλουβί. Αυτό οδηγεί στην αυξανόμενη τριβή μεταξύ του εσωτερικού κλουβιού και της εσωτερικής φυλής. Αυτό αντιδρά στη μεμονωμένη ενεργοποίηση sprag κατά τη διάρκεια της ανεξάρτητης λειτουργίας, η reby πολύ μειώνοντας sprag πίεση στην εσωτερική φυλή.
Συνδετήρες φρένων
Μερικοί κάνουν ελεύθερο πεντάλ μεγέθη είναι διαθέσιμοι με τους συνδετήρες φρένων που εγκαθίστανται στο εξωτερικό κλουβί για να αποτρέψουν την περαιτέρω αυτόματη περιστροφή του κλουβιού κάνουν ελεύθερο πεντάλ γρήγορες επιτάχυνση δαχτυλιδιών du και επιβράδυνση του εξωτερικού δαχτυλιδιού (π.χ. στην ευρετηρίαση κάνει ελεύθερο πεντάλ).
