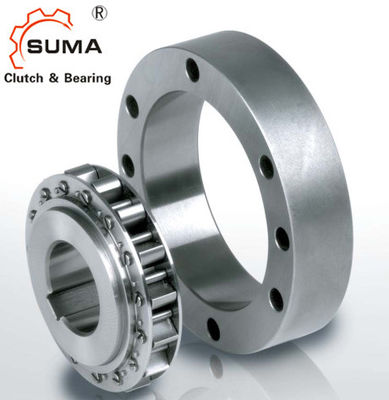

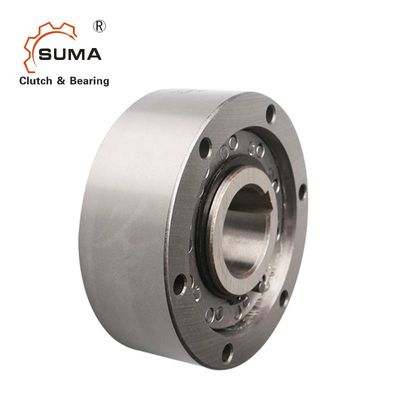

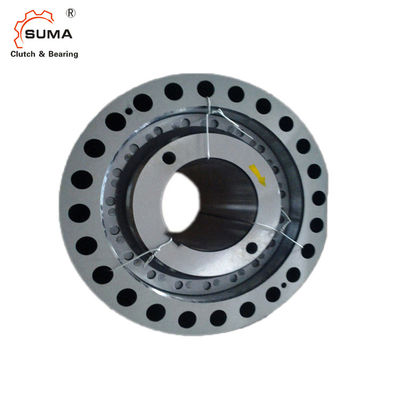

RSXM 1.4KG Backstop ένα ρουλεμάν συμπλεκτών Sprag τρόπων
Χαρακτηριστικά γνωρίσματα
Η σειρά RSXM ολοκληρώνει τη μικρομεσαία μεσαία σειρά backstop, η οποία άρχισε με το ιδιαίτερα επιτυχές πρόγραμμα RSCI. Ο τύπος RSXM είναι μια φυγόκεντρος ανασηκώνει sprag τον τύπο κάνει ελεύθερο πεντάλ με την εσωτερική περιστροφή φυλών. Μόνο η εσωτερική φυλή σχεδιάζεται για να κάνει ελεύθερο πεντάλ. Είναι ένας μη αυτοστηριζόμενος τύπος. Τα ρουλεμάν πρέπει να παρασχεθούν για να εξασφαλίσουν concentricity των εσωτερικών και εξωτερικών φυλών και υποστηρίζουν τα αξονικά και ακτινωτά φορτία, όπως φαίνεται όπισθεν. Concentricity και run-out τα όρια πρέπει να τηρηθούν.
Ο τύπος RSXM δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στον εξοπλισμό μετάδοσης δύναμης. Είναι δυνατό να τοποθετηθούν αυτοί κάνει ελεύθερο πεντάλ άμεσα στα κιβώτια ταχυτήτων χωρίς χωριστή λίπανση. Ist μιας πετρελαίου υδρονέφωσης γενικά ικανοποιητικά. Η λίπανση λιπών μπορεί να είναι αποδεκτή εάν η μονάδα λειτουργεί συνήθως στην υπέρβαση του όρου, όπως στις ε-μηχανές. Όταν χρησιμοποιείται ως backstop, πρέπει να ελεγχθεί ότι η υπερβαίνοντας ταχύτητα δεν θα πάει κάτω από την ελάχιστη ταχύτητα που δίνεται στο χαρακτηριστικό πίνακα.
Διάσταση και ικανότητα
Τύπος | Άντεξε το dia. | Ροπή | Υπέρβαση των ταχυτήτων |
|
||||||
RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | Λ | Βάρος |
[χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |
31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0,75 |
38 | 20.25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0,95 |
46 | 25.3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1.4 |
51 | 30.35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1.8 |
56 | 35.4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1.8 |
61 | 35.4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1.8 |
66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2.7 |
76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3.1 |
86 | 45.5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4.2 |
101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7.3 |
ΣΗΜΕΙΩΣΕΙΣ
1) Το Τ ανώτατο = 2 × Τ KN «αναφέρεται στη σελίδα επιλογής 10 έως 13
2) Αυτό το μέγιστο - η επιτρεπόμενη ταχύτητα ν μετάδοσης ροπής ανώτατη δεν πρέπει να ξεπεραστεί κατά το διαβίβαση της ροπής.
3) Αυτή η ελάχιστη επιτρεπόμενη υπερβαίνοντας ταχύτητα ν imin δεν πρέπει να είναι κάτω από τη συνεχή λειτουργία. Πιθανή μείωση αυτής της ελάχιστης ταχύτητας στο αίτημα.
4) Εσωτερικές υπερβάσεις φυλών. Keyway στο DIN 6885,1
5) Η ανοχή +1 «αναφέρεται να τοποθετήσει και συντήρησης στις οδηγίες
Μοντάρισμα
