Ρουλεμάν συμπλεκτών κυλίνδρων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | FK6206 FK6206 2RS |

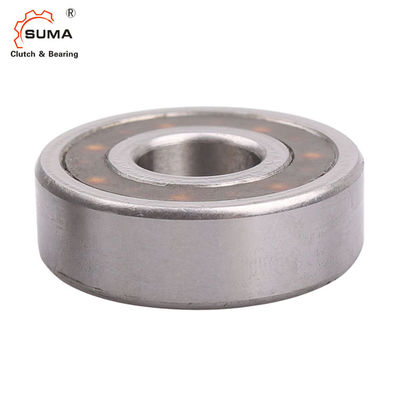

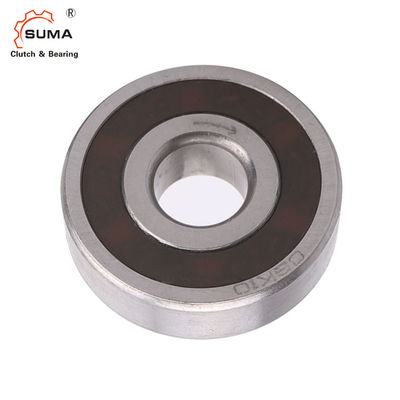

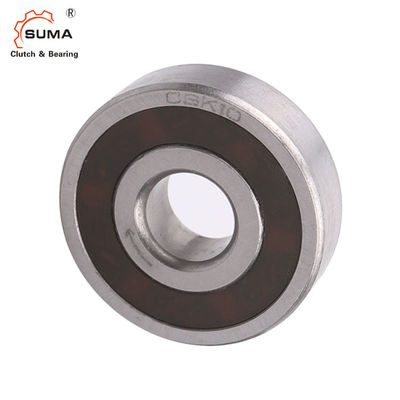

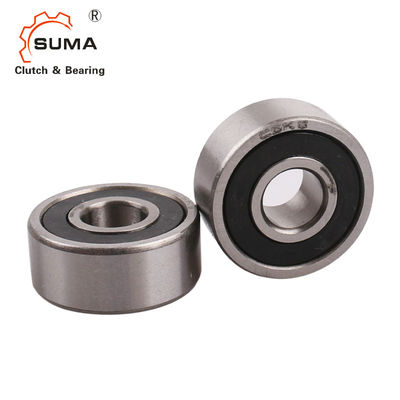

FK6206 FK6206 2RS 148Nm κάνει ελεύθερο πεντάλ ρουλεμάν συμπλεκτών κυλίνδρων
Χαρακτηριστικά γνωρίσματα
Πλάτος
12 / 14/15/16/17/18 χιλ.
Λειτουργούσα θερμοκρασία
μέγιστο 140°C
Υψηλότερες θερμοκρασίες κατόπιν αιτήσεως
μέγιστο 110°C (σχέδιο 2RS με τις σφραγίδες RS)
Λίπανση
Σειρά FK 2RS με τις σφραγίδες
Ενεργός λίπανση λιπών διάρκειας ζωής
Σειρά FK χωρίς δίσκους σφραγίδων
Λίπανση πετρελαίου ή λιπών
Παραδοθείς με την προστασία διάβρωσης.
Εγκατάσταση
Ανοχές εγκατάστασης
Άξονας n6 πλήμνη N7
Μέρη ζευγαρώματος
Η σκλήρυνση και η λείανση των μερών ζευγαρώματος δεν είναι απαραίτητες. Λεπτομερώς καθαρά (λίπος ελεύθερο) τα μέρη ζευγαρώματος κοντά κάνουν ελεύθερο πεντάλ συμπλέκτης καθώς επίσης και κάνετε ελεύθερο πεντάλ δαχτυλίδια του συμπλέκτη πρίν κάνει την τακτοποίηση Τύπου.
Ρουλεμάν
Κάνετε ελεύθερο πεντάλ συμπλέκτης περιλαμβάνει τα ρουλεμάν σφαιρών και κυλίνδρων. Η πρόσθετη εξωτερική υποστήριξη ρουλεμάν δεν είναι απαραίτητη.
Κατάλληλη πίεση Τύπου
Η κατάλληλη πίεση Τύπου δεν πρέπει να εφαρμοστεί στις σφαίρες.
Κατεύθυνση στερέωσης
Το βέλος στο εσωτερικό δαχτυλίδι υποδεικνύει την κατεύθυνση στερέωσης του εσωτερικού δαχτυλιδιού.
Διαστάσεις και ικανότητες
Μύθος σχεδίων:
δ = η εσωτερική διάμετρος Δ = εξωτερική διάμετρος W = πλάτος ρ = ακτίνα ακρών Τ = κλείνει ν = ταχύτητα περιστροφής Γ = χωρητικότητα φορτίων
| Προσδιορισμός |
δ [χιλ.] |
Δ [χιλ.] |
W [χιλ.] |
Tnom [NM] |
nmax [περιστροφή/λεπτό] |
Cdyn. [Ν] |
Cstat. [Ν] |
ρ [χιλ.] |
Βάρος [κλ] |
Στοιχείο αριθ. |
| FK 6203 | 17 | 40 | 12 | 53 | 10.800 | 6.245 | 3.441 | 1.0 | 0,07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3.700 | 6.245 | 3.441 | 1.0 | 0,07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7.500 | 6.869 | 4.268 | 1.5 | 0,12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3.200 | 6.869 | 4.268 | 1.5 | 0,12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | 5.400 | 7.448 | 5.146 | 1.5 | 0,15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2.800 | 7.448 | 5.146 | 1.5 | 0,15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | 5.100 | 7.859 | 6.066 | 1.5 | 0,23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2.400 | 7.859 | 6.066 | 1.5 | 0,23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3.700 | 8.902 | 7.819 | 2.7 | 0,34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1.900 | 8.902 | 7.819 | 2.7 | 0,34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3.700 | 8.902 | 7.752 | 2.7 | 0,45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1.900 | 8.902 | 7.752 | 2.7 | 0,45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0,17 | 301098 |
Όλες οι προδιαγραφές για τη σειρά FK 2RS (με τις σφραγίδες) και τη σειρά FK (χωρίς σφραγίδες)
Η διευκρινισμένη ονομαστική ροπή είναι βασισμένη στην ικανοποιητική ακαμψία του ζευγαρώματος των μερών.
Ταχύτητα περιστροφής ν για τη σειρά FK (χωρίς σφραγίδες) = έμφυτη ταχύτητα της μονάδας συνελεύσεων
Ταχύτητα περιστροφής ν για τη σειρά FK 2RS (με τις σφραγίδες) = διαφορά ταχύτητας του ζευγαρώματος των μερών.
Την πίσω οδηγώντας ροπή από ο σταματά βραχίονας ροπής. Ο βραχίονας ροπής δεν πρέπει να στερεωθεί στη θέση. Πρέπει να έχει το παιχνίδι 0,5 ιντσών σε στην αξονική και ακτινωτή κατεύθυνση.
FRHM backstops παρέχεται για μια τακτοποίηση εκκαθάρισης. Το Setscrews στο εσωτερικό δαχτυλίδι παρέχεται για την αξονική διατήρηση, τα περιλαίμια άξονων δεν απαιτούνται.
