MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ)

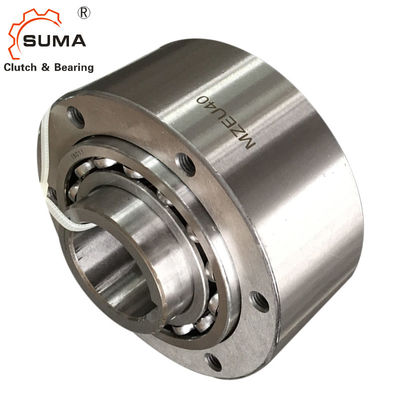

  • MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ)

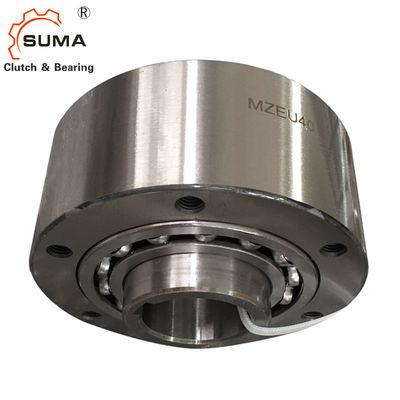

  • MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ)

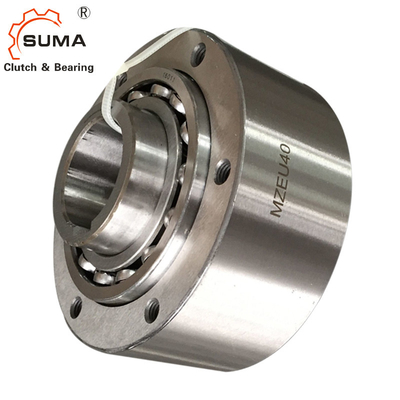

  • MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ)

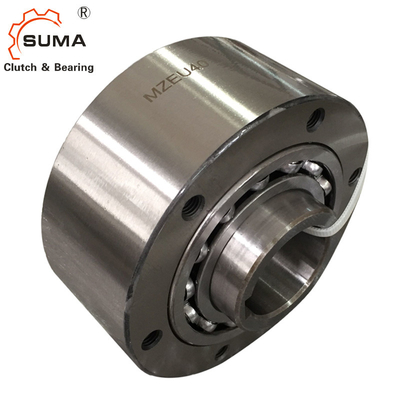

  • MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ)

MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ)

Τόπος καταγωγής Κίνα
Μάρκα SUMA
Πιστοποίηση ISO SGS
Αριθμό μοντέλου MZEU30 (Κ) E1+E2
Λεπτομέρειες προϊόντων
Όνομα προϊόντων:
Συμπλέκτης κυλίνδρων που αντέχει MZEU30 (Κ) E1+E2
Ρουλεμάν που υποστηρίζεται:
Ναι
Υλικό:
Φέρων χάλυβας GCr15
ΜΕΓΕΘΟΣ:
30*100*68mm
Ικανότητα ροπής:
735Nm
Εξουσιοδότηση:
1 έτος
Συσκευασία:
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Βάρος:
4kg
Υψηλό φως:

Ρουλεμάν συμπλεκτών MZEU Backstop

,

1 ΚΑΤΕΥΘΥΝΤΙΚΟ ρουλεμάν συμπλεκτών Backstop

,

Συμπλέκτης κυλίνδρων τρόπων MZEU ένα

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1
Τιμή
USD150-USD180 PER PIECE
Συσκευασία λεπτομέρειες
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Χρόνος παράδοσης
7-15 ημέρες
Όροι πληρωμής
L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς
1000pcs το μήνα
Περιγραφή προϊόντων

MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ)



Εγκατάσταση και χρήση
1. Διαμορφώστε τα αριθ. MZEU12 σε MZEU80 προ-λιπαίνεται και δεν απαιτεί καμία λίπανση. Η λειτουργική σειρά θερμοκρασίας είναι – 40°C σε +40°C. πρότυπα αριθ. MZEU90 σε MZEU150 απαιτήστε τη λίπανση πετρελαίου. (Αναφερθείτε στη λίπανση και τη συντήρηση στη σελίδα 31).
2. Συστήνουμε μια ανοχή άξονων h7, και keyway του ISO R773 (DIN 6885,1) είναι τυποποιημένο.
3. Συστήνουμε τις ανοχές του Β H7 ή H8 για τους αλυσσοτροχούς, τα εργαλεία και άλλα εγκατεστημένα μέρη.
4. Ο συμπλέκτης παραδίδεται με έναν βασικό συμπλέκτη εκκέντρων τύπων, τη φλάντζα E1 και τη φλάντζα E2 ως χωριστά μέρη.
5. Καθαρίστε την επιφάνεια και των ακρών της εξωτερικής φυλής και των επιφανειών επαφών των φλαντζών.
6. Για τα πρότυπα αριθ. MZEU90 σε MZEU150, εφαρμόστε την κόλλα σφραγίδων στην επιφάνεια της εξωτερικής φυλής και στις δύο άκρες.
7. Ελέγξτε την κατεύθυνση της περιστροφής και συνδέστε τις φλάντζες E1 και E2 με το συμπλέκτη.



Διαστάσεις και ικανότητες



Πρότυπο Ροπή
Ικανότητα

Μέγιστη υπέρβαση
Έλξη
Ροπή
Άντεξε το μέγεθος Keyway Α Β BF Γ DF Φ Μ Ν Βάρος

Εσωτερικός

Φυλή

Εξωτερικός

Φυλή

NM r/min r/min NM H7 Εσωτερική φυλή   h7             κλ
MZEU12 (Κ) E1+E2 60 2.000 1.000 0,20 12 4X 1,8 42 62 85 20 72 20 10.0 5.7 1.1
MZEU15 (Κ) E1+E2 100 1.800 900 0,20 15 5 X 2,3 52 68 92 28 78 25 11.0 5.7 1.5
MZEU20 (Κ) E1+E2 245 1.600 700 0,29 20 6X 2,8 57 75 98 34 85 30 10.5 5.7 1.9
MZEU25 (Κ) E1+E2 425 1.600 600 0,33 25 8X 3,3 60 90 118 35 104 40 11.5 6.8 2.9
MZEU30 (Κ) E1+E2 735 1.500 500 0,39 30 8X3.3 68 100 128 43 114 45 11.5 6.8 4.0
MZEU35 (Κ) E1+E2 1.015 1.400 300 0,49 35 10X3.3 74 110 140 45 124 50 13.5 6.8 5.2
MZEU40 (Κ) E1+E2 1.350 1.400 300 0,59 40 12X3.3 86 125 160 53 142 55 15.5 9.0 7.9
MZEU45 (Κ) E1+E2 1.620 1.400 300 0,69 45 14X3.8 86 130 165 53 146 60 15.5 9.0 9.3
MZEU50 (Κ) E1+E2 2.070 1.300 250 0,79 50 14X3.8 94 150 185 64 166 70 14.0 9.0 11.7
MZEU55 (Κ) E1+E2 2.400 1.300 250 0,88 55 16X4.3 104 160 204 66 182 75 18.0 11.0 15.3
MZEU60 (Κ) E1+E2 2.950 1.200 250 0,98 60 18X4.4 114 170 214 78 192 80 17.0 11.0 17.7
MZEU70 (Κ) E1+E2 4.210 1.100 250 1.27 70 20X4.9 134 190 234 95 212 90 18.5 11.0 25.5
MZEU80 (Κ) E1+E2 5.170 800 200 1.38 80 22X5.4 144 210 254 100 232 105 21.0 11.0 33.2
MZEU90 (Κ) E1+E2 12.000 450 150 4.70 90 25X5.4 158 230 278 115 254 120 20.5 13.0 38.3
MZEU100 (Κ) E1+E2 17.600 400 130 5.39 100 28X 6,4 182 270 335 120 305 140 30.0 17.5 68.8
MZEU130 (Κ) E1+E2 24.500 320 110 6.76 130 32X7.4 212 310 380 152 345 160 29.0 17.5 98.2
MZEU150 (Κ) E1+E2 33.800 240 80 8.13 150 36X8.4 246 400 485 180 445 200 32.0 21.5 198.2

MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ) 0

Να τοποθετήσει και ένωση

MZEU30 κατευθυντικό ρουλεμάν συμπλεκτών Backstop τρόπων πρώτου τύπου κυλίνδρων E1+E2 (Κ) 1


8. Κατά εγκατάσταση των αλυσσοτροχών, την εργαλεία και άλλος εξοπλισμός στο συμπλέκτη, τους εγκαθιστούν στην επιφάνεια της εξωτερικής φυλής και βιδώνουν τα μπουλόνια στη φλάντζα E1.
9. Με την εγκατάσταση και της φλάντζας και του αλυσσοτροχού στη αντίθετη πλευρά, την κατεύθυνση της περιστροφής μπορεί να αλλάξουν.
10. Κατά τοποθετώντας το συμπλέκτη επάνω στον άξονα, εφαρμόστε την πίεση στην εσωτερική φυλή αλλά ποτέ στην εξωτερική φυλή.
11. Για τις εφαρμογές ευρετηρίασης υψηλής ταχύτητας (περισσότερα από 50 c/m) ένας ισχυρός τύπος άνοιξη συστήνεται.
12. Διαμορφώστε το αριθ.
Αυτό το σχέδιο παρουσιάζει MZEU E1+E2
MZEU Κ
Κανένα σημάδι: Κανένα keyway στην εξωτερική φυλή.
Κ: Keyway στην εξωτερική φυλή.
