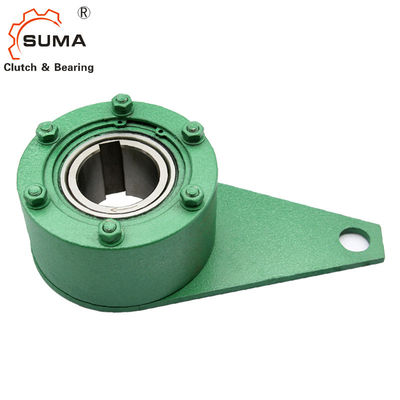

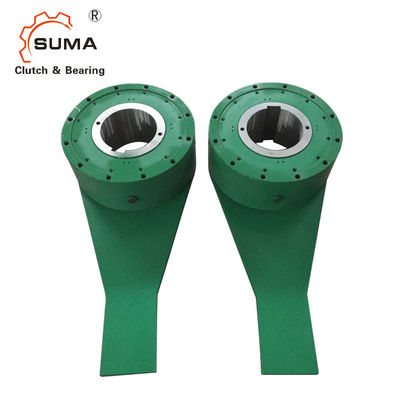

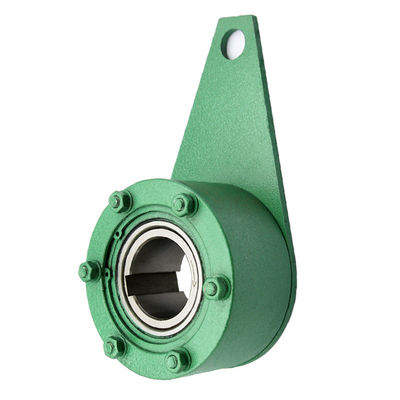

BS75R GCr15 1 κατευθυντικές 180 περιστροφές/λεπτό που υπερβαίνουν το συμπλέκτη
Χαρακτηριστικά γνωρίσματα
Οι σειρές BS-ρ προσφέρουν την εύκολη συντήρηση λίπανσης.
1. Προ-ένθετο το β-δαχτυλίδι στον άξονα μεταφορέων στη σωστή κατεύθυνση.
2. Ασφαλώς εγκαταστήστε το συμπλέκτη εκκέντρων των BS επάνω στον άξονα. Εφαρμόστε την πίεση μόνο στο πρόσωπο τελών της εσωτερικής φυλής
κατά την παρεμβολή του συμπλέκτη εκκέντρων των BS επάνω στον άξονα. Μην χτυπήστε την εσωτερική φυλή άμεσα με ένα σφυρί ή μην εφαρμόστε την πίεση
στην εξωτερική φυλή. (Αναφερθείτε στη σελίδα 13 για την εγκατάσταση και τη χρήση)
3. Εφαρμόστε τη στεγανωτική ουσία παρεχόμενη, στο πρόσωπο τελών της εσωτερικών φυλής και της συσκευασίας, και καθορίστε τη μονάδα συμπλεκτών εκκέντρων των BS
ο άξονας μεταφορέων με endplate. Συγχρόνως, χρησιμοποιήστε το πλυντήριο σφραγίδων σε κάθε μπουλόνι για να αποτρέψετε τη διαρροή πετρελαίου.
Διαστάσεις και ικανότητες
Πρότυπο |
Ροπή Ικανότητα (Ν·μ) |
Άντεξε Διάμετρος Σειρά |
Μέγιστο. Υπέρβαση (r/m) Εσωτερική φυλή |
Α |
Β |
Γ |
PCD Ε |
Φ |
Γ |
Χ |
Κ |
Λ |
Μ |
Ν |
Π |
Q |
Ρ |
BS65R | 1.570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13.5 | 90 |
BS75R | 2.450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
BS85R | 5.880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
BS95R | 7.840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
BS110R | 10.800 | 80 έως 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15.700 | 90 έως 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Πρότυπο |
Ροπή Ικανότητα (Ν·μ) |
Άντεξε Διάμετρος Σειρά |
τρέξιμο Φυλή |
Α |
Β |
Γ |
PCD Ε |
Φ |
Γ |
Λ |
Ι |
J |
Ρ |
Π |
Q |
Λ. |
Max |
BS160R | 24500 | 100 έως 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 έως 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Πρότυπο |
Ροπή Ικανότητα (Ν·μ) |
Άντεξε Διάμετρος Σειρά |
τρέξιμο Φυλή |
Α |
Β |
Γ |
PCD Ε |
Φ |
Γ |
Ι |
Λ |
Μ |
Ν |
Ο |
Π |
Q |
Λ. |
Max |
BS 220R | 49000 | 150 έως 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 έως 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 έως 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 έως 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 έως 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 έως 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 έως 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 έως 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Σημειώσεις:
1. BS-ρ ο συμπλέκτης εκκέντρων μπορεί να τρυπηθεί σύμφωνα με τις προδιαγραφές σας, αλλά παρακαλώ διευκρινίζει ότι άντεξε τη διάμετρο με την ανοχή και keyway
διαστάσεις.
2. Τα όπλα ροπής είναι προαιρετικά. Ο βραχίονας που παρουσιάζεται ανωτέρω είναι μόνο για την αναφορά σας. Εάν είναι απαραίτητο, παρακαλώ το διευκρινίστε σε παραγγελία σας.
Να τοποθετήσει και ένωση
4. Μετά από να καθαρίσει το εσωτερικό της δεξαμενής πετρελαίου, εφαρμόστε τη στεγανωτική ουσία στο πρόσωπο ζευγαρώματος της δεξαμενής πετρελαίου. Τοποθετήστε το πετρέλαιο
ισόπεδος μετρητής κάθετα (η κόκκινη γραμμή είναι κατώτατο σημείο, και το μπλε είναι τοπ), για τα πρότυπα από BS65R σε BS200R εγκαταστήστε τη δεξαμενή πετρελαίου
στο πρόσωπο τελών της εξωτερικής φυλής με τα μπουλόνια, ενώ για τα πρότυπα BS220R και ανωτέρω, εγκαταστήστε τη δεξαμενή πετρελαίου
υποστηρικτής σφραγίδων που χρησιμοποιεί τα μπουλόνια. Προσεκτικά αποτρέψτε τη σκόνη από τη διείσδυση της δεξαμενής συμπλεκτών ή πετρελαίου εκκέντρων.
5. Πιέστε το προ-β-δαχτυλίδι εξ ολοκλήρου έτσι ώστε το πρόσωπο των επαφών κάλυψης σκόνης πολύ.
6. Σε περίπτωση που η περιβαλλοντική θερμοκρασία αυξάνεται 40°C και ανωτέρω, συστήνεται να τεθεί η ασπίδα ή η στέγη και να αποφευχθεί άμεσος
φως του ήλιου προκειμένου να επεκταθεί ο κύκλος ζωής του συμπλέκτη εκκέντρων.
