Υψηλόυπερβαίνονταςκιβώτιο ταχυτήτωνBackstopταχύτητας FXM.pdfFXM76-25NX5000RPMέναςσυμπλέκτηςτρόπων
Χαρακτηριστικά γνωρίσματα FXM76-25NX που υπερβαίνουν το συμπλέκτη Backstop
Εφαρμογή όπως
Για την εφαρμογή ως backstop στις εγκαταστάσεις με τις υψηλές ταχύτητες σε ανεξάρτητη λειτουργία.
Για την εφαρμογή ως υπέρβαση του συμπλέκτη στις εγκαταστάσεις με τις χαμηλές ταχύτητες στην οδήγηση της λειτουργίας.
Ενσωματωμένος κάνει ελεύθερο πεντάλ FXM είναι sprag κάνει ελεύθερο πεντάλ χωρίς υποστήριξη ρουλεμάν και με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag εξασφαλίζει μια ελεύθερη ανεξάρτητη λειτουργία ένδυσης όταν περιστρέφεται με υψηλή ταχύτητα το εσωτερικό δαχτυλίδι. Κάνει ελεύθερο πεντάλ FXM χρησιμοποιείται όπως:
Backstops
Τεχνικό Datas FXM76-25NX που υπερβαίνει το ρουλεμάν συμπλεκτών
Στοιχείο | FXM76-25NX |
Υλικό | GCr15 |
Άντεξε το dia. | 45-60 χιλ. |
Εξωτερικό dia. | 140 χιλ. |
Πλάτος | 35 χιλ. |
Ικανότητα ροπής | 1200 N.m |
Βάρος | 3,1 κλ |
Συσκευασία | Κιβώτιο χαρτοκιβωτίων, ξύλινο κιβώτιο ή ως απαιτήσεις σας |
Διαστάσεις και ικανότητες
Τύπος |
δ | Α | Β | Δ | Ε | Φ | Γ | J | Λ | Π | Τ | U | Β | W | Ζ ** | Βάρος | ||||||
χιλ. | ||||||||||||||||||||||
χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | κλ | ||||
FXM 31-17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 |
Σημειώσεις:
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή.
Η θεωρητική ονομαστική ροπή ισχύει μόνο για ιδανικό concentricity μεταξύ του εσωτερικού και εξωτερικού δαχτυλιδιού. Στην πράξη, concentricity επηρεάζεται από το παιχνίδι ρουλεμάν και τα κεντραρίσματος λάθη των bouring μερών χλιμιντρίσματος.
Κατόπιν οι ονομαστικές ροπές που διευκρινίζονται στον πίνακα ισχύουν, ταυτόχρονα λαμβάνοντας υπόψη την ύπαρξη που οργανώνεται έξω (T.I.R.). Υψηλότερες ταχύτητες κατόπιν αιτήματος.

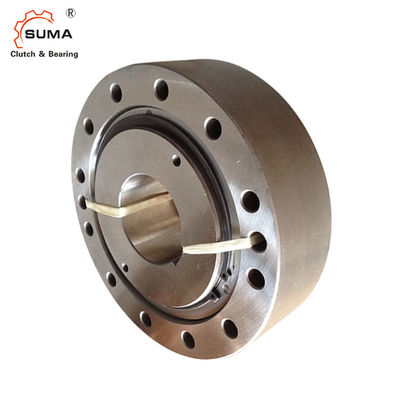

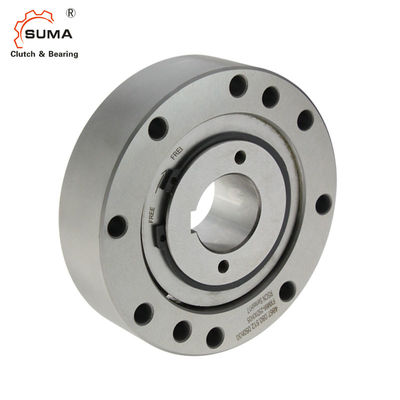

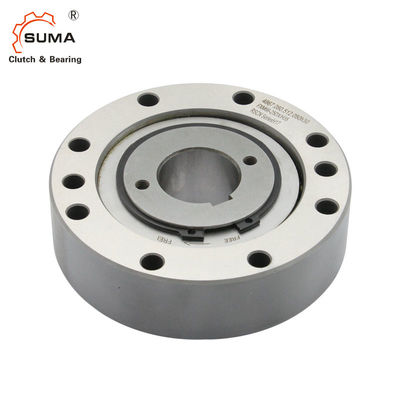

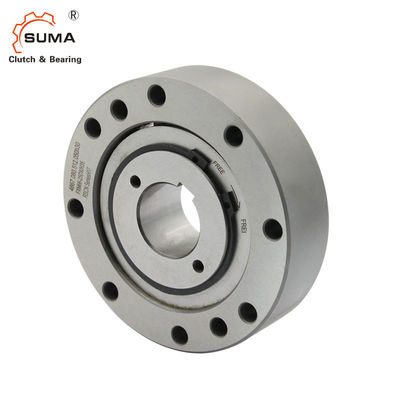

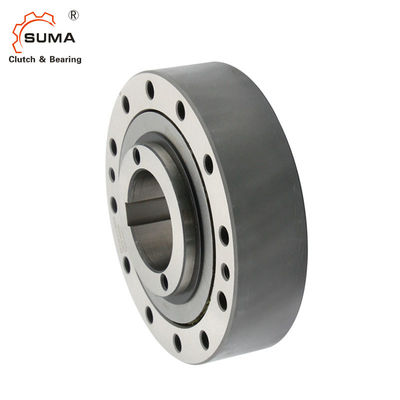

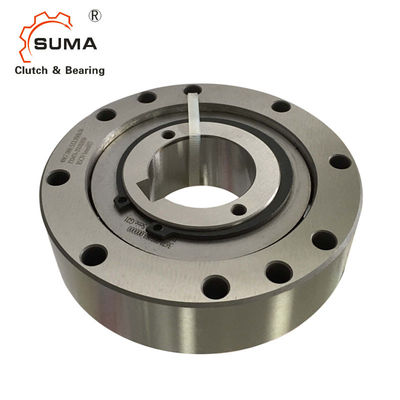

Εικόνες της υπέρβασης του ρουλεμάν συμπλεκτών
