DC10323A (5C) - το Ν κάνει ελεύθερο πεντάλ μονόδρομη συνέλευση συμπλεκτών ρουλεμάν Sprag
Συνοπτική εισαγωγή του ρουλεμάν ΣΥΝΕΧΩΝ Sprag συμπλεκτών
Το συνεχές ρεύμα τύπων είναι ένας τύπος sprag κάνει ελεύθερο πεντάλ κλουβί χωρίς εσωτερικές ή εξωτερικές φυλές. Πρέπει να εγκατασταθεί σε ένα σχέδιο που παρέχει τις φυλές, υποστήριξη ρουλεμάν για τα αξονικές και ακτινωτές φορτία, τη λίπανση και τη σφράγιση. Ο ΣΥΝΕΧΗΣ τύπος έκδοση-ν δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στο equipement μετάδοσης δύναμης.
Διαστάσεις και ικανότητες του ρουλεμάν ΣΥΝΕΧΩΝ Sprag συμπλεκτών
Μέγεθος
|
TKN1) |
Υπέρβαση των ταχυτήτων |
Διάστημα Sprag
|
Αριθ. από τους συνδετήρες
|
Αριθ. από τα sprags |
Βάρος | ||||||
nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
[NM] | [ελάχιστος-1] | [λ. -1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |||
Dc2222g-ν | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
Dc2776-ν | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
Dc3034-ν | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
DC3175 (3C) - Ν | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
Dc3809a-ν | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127 (3C) - Ν | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
Dc4445a-ν | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972 (4C) - Ν | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0,1 |
Dc5476a-ν | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A (4C) - Ν | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) - Ν | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) - Ν | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
Dc5776a-ν | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
Dc6334b-ν | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221 (5C) - Ν | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0,14 |
Dc7221b-ν | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B (5C) - Ν | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) - Ν | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
Dc8334c-ν | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0,27 |
Dc8729a-ν | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
DC10323A (5C) *-N | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 12 έως 19
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
*) Η εσωτερική κεντραρίσματος φλάντζα κλουβιών είναι στο αντίθετο
πλευρά
**) Επέκταση της ανοχής σε ± 0.013 επιτρεπτό
Τοποθετώντας παράδειγμα

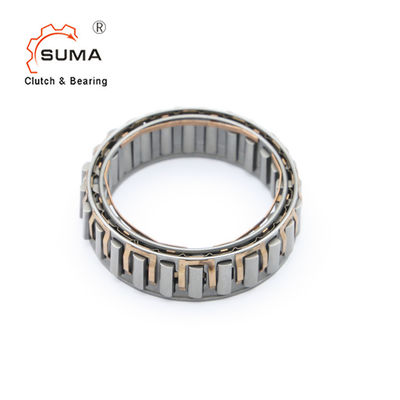

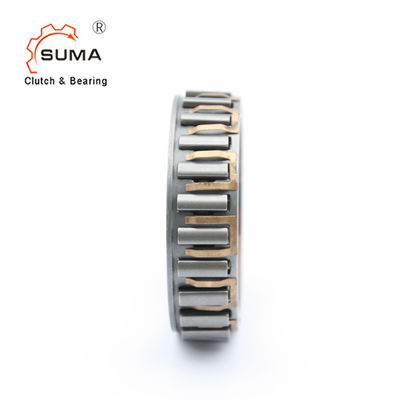

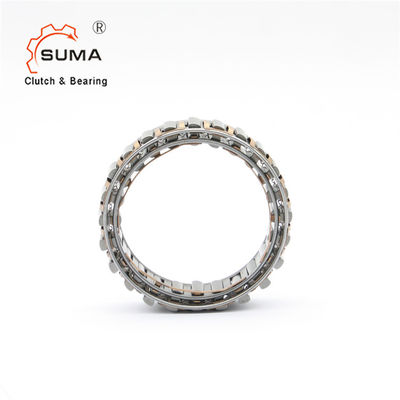

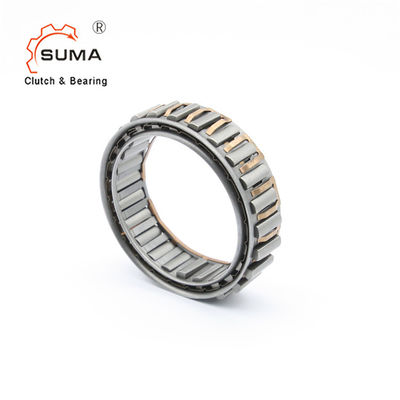

Εικόνες του ρουλεμάν ΣΥΝΕΧΩΝ Sprag συμπλεκτών
