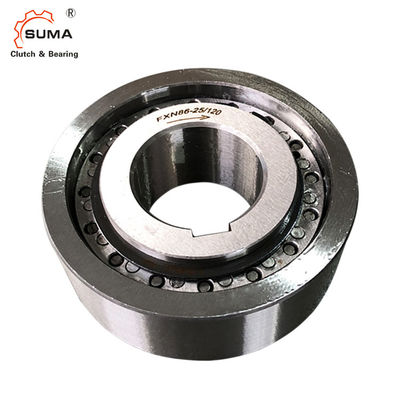

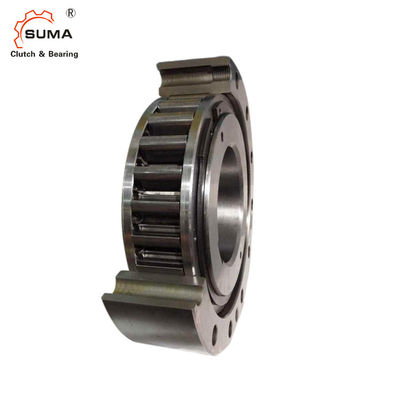

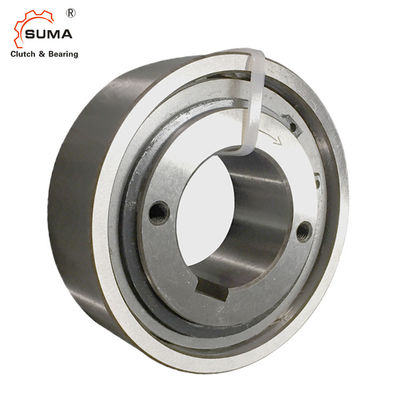

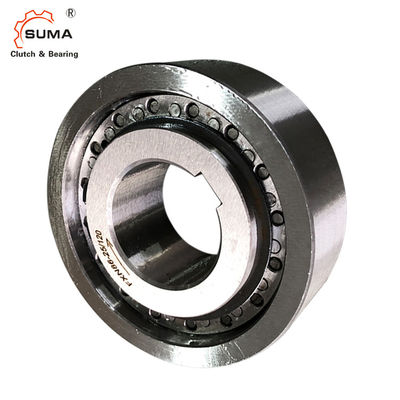

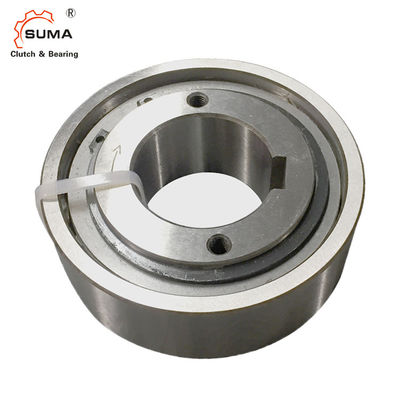

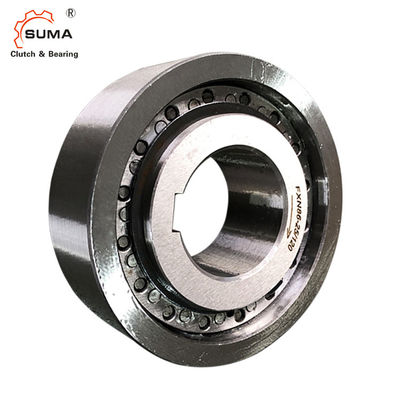

FXN76-25/115 5000RPM που υπερβαίνει Spped ένα ρουλεμάν αντλιών συμπλεκτών Backstop τρόπων
Χαρακτηριστικό γνώρισμα των ρουλεμάν αντλιών FXN Backstop
Κάνει ελεύθερο πεντάλ FXN χρησιμοποιείται όπως:
Backstops
Υπέρβαση των συμπλεκτών
Εσωτερικός κάνει ελεύθερο πεντάλ FXN είναι χωρίς υποστήριξη ρουλεμάν. Η ομόκεντρη ευθυγράμμιση του εσωτερικού και εξωτερικού δαχτυλιδιού πρέπει να παρασχεθεί από τον πελάτη.
Το επιτρεπτό τρέξιμο έξω (T.I.R.) πρέπει να παρατηρηθεί. Η ροπή διαβιβάζεται στο εξωτερικό δαχτυλίδι από την τακτοποίηση Τύπου.
Προκειμένου να διαβιβαστούν οι ροπές speci- στον πίνακα, το εξωτερικό δαχτυλίδι πρέπει να προσαρμοστεί σε μια κατοικία με μια εξωτερική διάμετρο Κ. Η κατοικία αποτελείται από το χάλυβα ή το φαιό χυτοσίδηρο στην ελάχιστη ποιότητα gg-20. Κατά χρησιμοποίηση άλλων υλικών κατοικίας ή μικρότερων εξωτερικών διαμέτρων, τη σας ωθούμε για να μας έρθουμε σε επαφή με σχετικά με τη διαβιβάσιμη ροπή.
Η ανοχή της κατοικίας άντεξε διευκρινίζεται στον πίνακα κάτω από τη διάσταση Δ.
Η ανοχή του άξονα πρέπει να είναι ο ISO h6 ή j6.
Διάσταση και ικανότητα της συμπεριφοράς συμπλεκτών FXN Backstop για την ΑΝΤΛΊΑ
Κάνετε ελεύθερο πεντάλ μέγεθος |
Ροπή NM |
Εσωτερική υπέρβαση δαχτυλιδιών | Άντεξε τα πρότυπα δ | μέγιστο. |
Β χιλ. |
Δ χιλ. |
Φ χιλ. |
J χιλ. |
Κ ελάχιστο χιλ. |
Λ χιλ. |
Βάρος κλ |
|||||
χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή.
Σημειώσεις:
1. Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2. Εσωτερικές υπερβάσεις φυλών
3. Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
Keyway σύμφωνα με το DIN 6885, σελίδα 1 • Ανοχή keyway του πλάτους JS10.
* Keyway σύμφωνα με το DIN 6885, σελίδα 3 • Ανοχή keyway του πλάτους JS10.
Τοποθετώντας παράδειγμα
Λίπανση
Με τις ταχύτητες παραπάνω από την ταχύτητα εκτόξευσης sprag, καμία ειδική λίπανση δεν απαιτείται κάνετε ελεύθερο πεντάλ λειτουργίες συντήρηση-ελεύθερες. Κατά λειτουργία κάτω από την ταχύτητα εκτόξευσης sprag, τη λίπανση πετρελαίου της διευκρινισμένης ποιότητας πρέπει να παρασχεθεί.
Εικόνα
