Ένα ρουλεμάν συμπλεκτών τρόπων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | DC4972 (4C) |

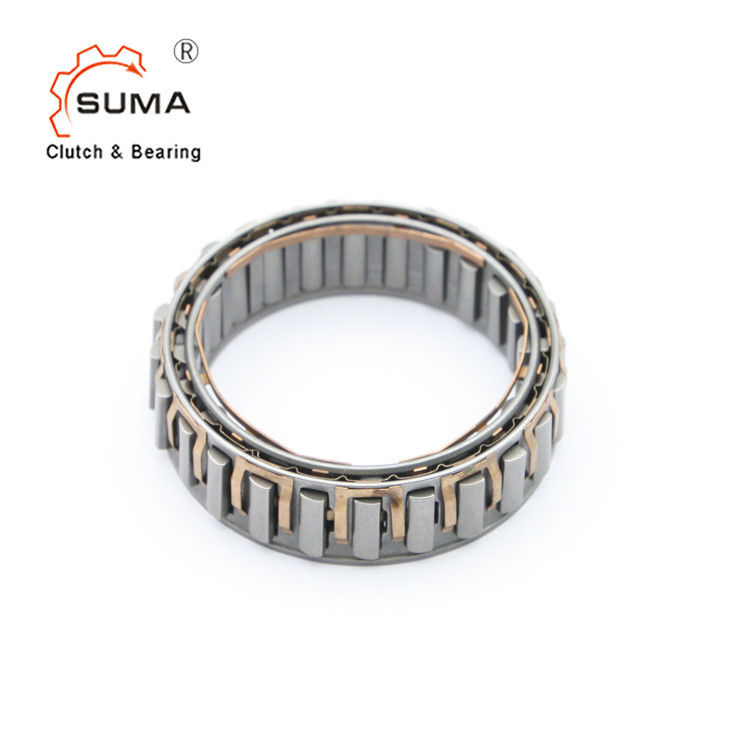

DC4972 (4C) πάχος Sprag 13.5mm που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων
Συνοπτική εισαγωγή
Το συνεχές ρεύμα τύπων είναι ένας τύπος sprag κάνει ελεύθερο πεντάλ κλουβί χωρίς εσωτερικές ή εξωτερικές φυλές. Πρέπει να εγκατασταθεί σε ένα σχέδιο που παρέχει τις φυλές, υποστήριξη ρουλεμάν για τα αξονικές και ακτινωτές φορτία, τη λίπανση και τη σφράγιση. Ο ΣΥΝΕΧΗΣ τύπος έκδοση-ν δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στο equipement μετάδοσης δύναμης.
Η διαστημική ανοχή sprag δεν πρέπει να ξεπεραστεί. Οι εσωτερικές και εξωτερικές φυλές πρέπει και οι δύο να έχουν ένα ελάχιστο σαφές πλάτος «ε», χωρίς οποιαδήποτε κοιλότητα, για να εξασφαλίσετε κάνετε ελεύθερο πεντάλ λειτουργίες σωστά όπως φαίνεται στην ακολουθία των σελίδων.
Διαστάσεις και ικανότητες
|
Μέγεθος
|
TKN1) |
Υπέρβαση των ταχυτήτων |
Διάστημα Sprag
|
Αριθ. από τους συνδετήρες
|
Αριθ. από τα sprags |
Βάρος | ||||||
| nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
| [NM] | [ελάχιστος-1] | [λ. -1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |||
| Dc2222g-ν | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
| Dc2776-ν | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
| Dc3034-ν | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
| DC3175 (3C) - Ν | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
| Dc3809a-ν | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
| DC4127 (3C) - Ν | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
| Dc4445a-ν | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
| DC4972 (4C) - Ν | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0,1 |
| Dc5476a-ν | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
| DC5476A (4C) - Ν | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
| DC5476B (4C) - Ν | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
| DC5476C (4C) - Ν | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
| Dc5776a-ν | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
| Dc6334b-ν | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
| DC7221 (5C) - Ν | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0,14 |
| Dc7221b-ν | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
| DC7221B (5C) - Ν | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
| DC7969C (5C) - Ν | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
| Dc8334c-ν | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0,27 |
| Dc8729a-ν | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
| DC10323A (5C) *-N | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0,4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 12 έως 19
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
*) Η εσωτερική κεντραρίσματος φλάντζα κλουβιών είναι στο αντίθετο
πλευρά
**) Επέκταση της ανοχής σε ± 0.013 επιτρεπτό
Τοποθετώντας παράδειγμα
