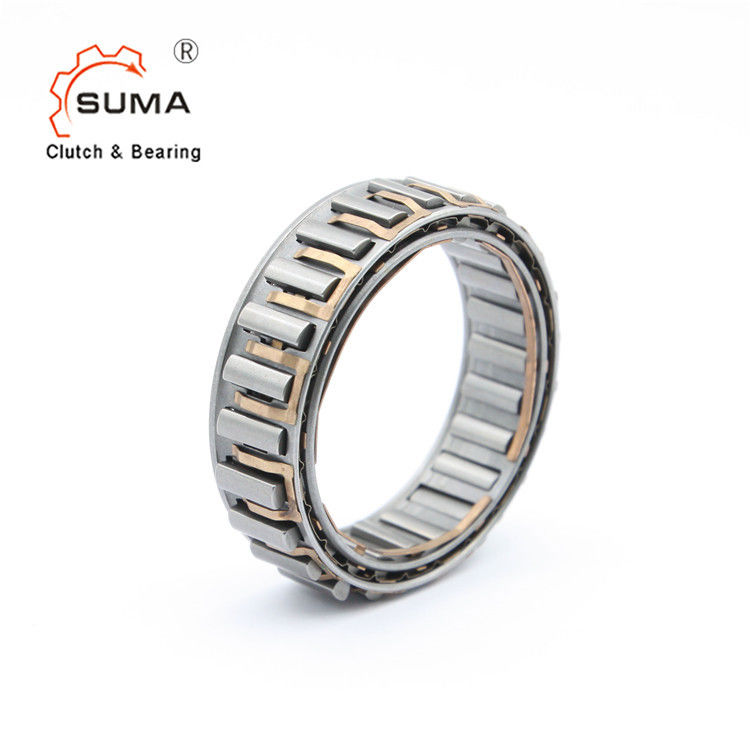

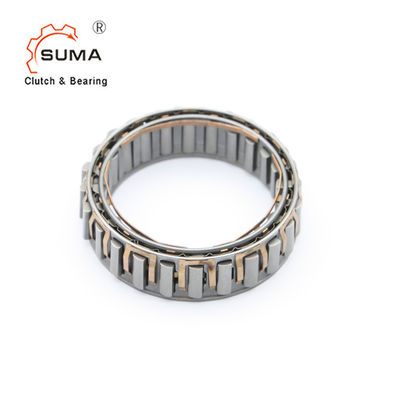

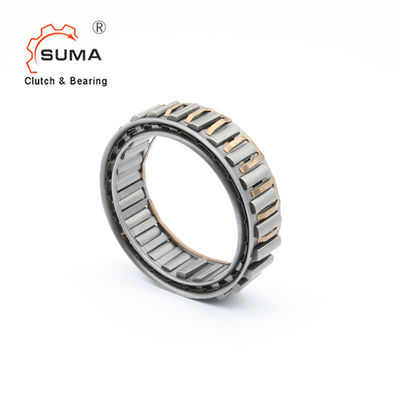

DC2222G ένα τα ρουλεμάν Sprag τρόπων κάνουν ελεύθερο πεντάλ συμπλέκτης Backstop
Συνοπτική εισαγωγή
Το συνεχές ρεύμα τύπων είναι ένας τύπος sprag κάνει ελεύθερο πεντάλ κλουβί χωρίς εσωτερικές ή εξωτερικές φυλές.
Ο ΣΥΝΕΧΗΣ τύπος έκδοση-ν δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στο equipement μετάδοσης δύναμης.
Εναλλακτικά, οι φυλές μπορούν να γίνουν σε περίπτωση που άξονες χάλυβα, ή κατοικίες, στην προδιαγραφή κατωτέρω.
Η σκληρότητα επιφάνειας του τελειωμένου μέρους πρέπει να είναι HRC 60 έως 62, για ένα βάθος του ελάχιστου 0,6 χιλ.
Σκληρότητα πυρήνων για να είναι HRC35 σε 45. Τραχύτητα επιφάνειας για να μην υπερβεί 22CLA.
Μέγιστη κωνικότητα μεταξύ των φυλών: 0.007 χιλ. για το πλάτος 25 χιλ.
Διαστάσεις και ικανότητες
Μέγεθος
|
TKN1) |
Υπέρβαση των ταχυτήτων |
Διάστημα Sprag
|
Αριθ. από τους συνδετήρες
|
Αριθ. από τα sprags |
Βάρος | ||||||
nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
[NM] | [ελάχιστος-1] | [λ. -1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |||
Dc2222g-ν | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
Dc2776-ν | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
Dc3034-ν | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
DC3175 (3C) - Ν | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
Dc3809a-ν | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127 (3C) - Ν | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
Dc4445a-ν | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972 (4C) - Ν | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0,1 |
Dc5476a-ν | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A (4C) - Ν | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) - Ν | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) - Ν | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
Dc5776a-ν | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
Dc6334b-ν | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221 (5C) - Ν | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0,14 |
Dc7221b-ν | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B (5C) - Ν | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) - Ν | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
Dc8334c-ν | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0,27 |
Dc8729a-ν | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
DC10323A (5C) *-N | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 12 έως 19
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
*) Η εσωτερική κεντραρίσματος φλάντζα κλουβιών είναι στο αντίθετο
πλευρά
**) Επέκταση της ανοχής σε ± 0.013 επιτρεπτό
Τοποθετώντας παράδειγμα
