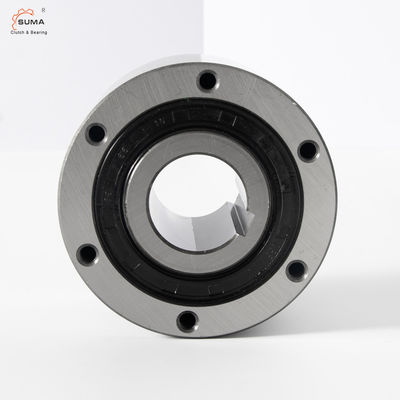

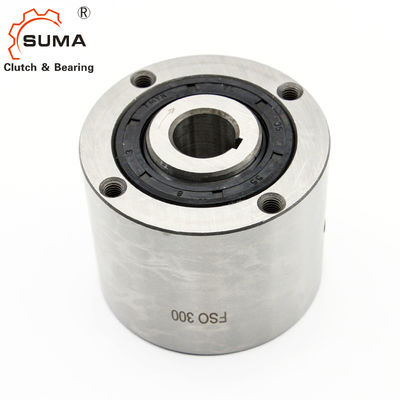

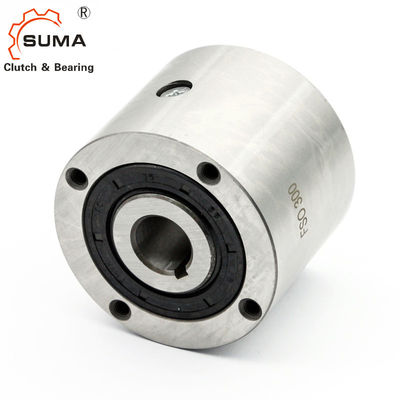

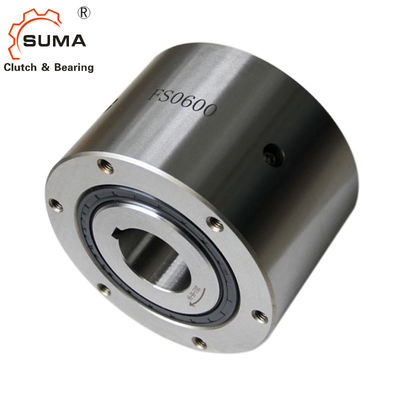

FSO400 HPI400 Backstop κάνει ελεύθερο πεντάλ ρουλεμάν ενός τρόπων συμπλέκτη εκκέντρων
Χαρακτηριστικά γνωρίσματα
Οι τύποι FSO, fso-GR, και HPI 300 έως 700 είναι sprag τύπος κάνουν ελεύθερο πεντάλ ανεξάρτητος, σφραγισμένος και η συμπεριφορά υποστηριγμένος, χρησιμοποιώντας δύο ρουλεμάν.
Λίπανση
Οι τύποι FSO και HPI είναι πετρέλαιο που λαδώνονται σφραγίδες και τυποποιημένες άξονων χρήσης χειλικές.
Ο τύπος fso-GR είναι λίπος που λαδώνεται και μπορεί να εξοπλιστεί με τις ελεύθερες σφραγίδες λαβύρινθων επαφών.
Ο τύπος HPI σχεδιάζεται ειδικά για τις εφαρμογές ευρετηρίασης υψηλής ταχύτητας.
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος |
Ροπή TKN 1 [NM] |
Υπέρβαση των ταχυτήτων [ελάχιστος-1] |
ΔΙΑΣΤΑΣΗ (ΚΚ) | Λιπαντικό | Βάρος | Έλξη ροπής | |||||||||||||||
FSO FSO-GR HPI |
FSO nmax 2) |
Fso-GR nmax 3) |
dH7-bxh |
d4) ελάχιστος-ανώτατος |
Α |
Β -0.05 |
Γ | Ε | Φ | Γ | ζ | J | Κ | Λ | φ | FSO | FSO. .GR | HPI | [κλ] | TR [Ncm] | ||
300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1.6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2.7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95.25 | 136,525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 |
ΣΗΜΕΙΩΣΕΙΣ
1) Το Τ ανώτατο = 2 × Τ KN «αναφέρεται στη σελίδα επιλογής 10 έως 13
2) Εσωτερική φυλή/εξωτερικό raceg
3) Εσωτερική φυλή/εξωτερική σφραγίδα λαβύρινθων φυλών
4) Η ίντσα άντεξε διαθέσιμο κατόπιν αιτήσεως
5) Μόνο για το πολύ μεγάλο μέγεθος άντεξε
Μέγεθος 600 > 50 χιλ.
Μέγεθος 700 > 75 χιλ.
*) 6 τρύπες ισοδιάστατες σε 60° συν 2 πρόσθετος-τρύπες σε 180° «αναφέρονται να τοποθετήσουν και συντήρησης στις οδηγίες
Να τοποθετήσει και ένωση
