Όνομα προϊόντων: | Συμπλέκτης Sprag που αντέχει FSO750 HPI750 | Ικανότητα ροπής: | 9660 NM |
---|---|---|---|
Άντεξε τη σειρά: | 5787mm | Εξωτερική διάμετρος: | 222.25mm |
Πάχος: | 152.4mm | Βάρος: | 38kg |
Εξουσιοδότηση: | 1 έτος | Λιμένας: | Σαγκάη, Ningbo |
Υψηλό φως: | Ένσφαιρος τριβέας HPI750 backstop,Ένσφαιρος τριβέας backstop FSO 750,λαδωμένο πετρέλαιο ρουλεμάν συμπλεκτών Sprag |

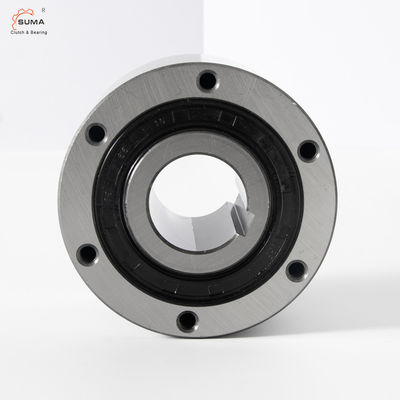

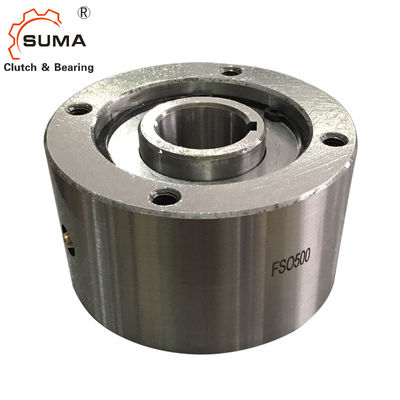

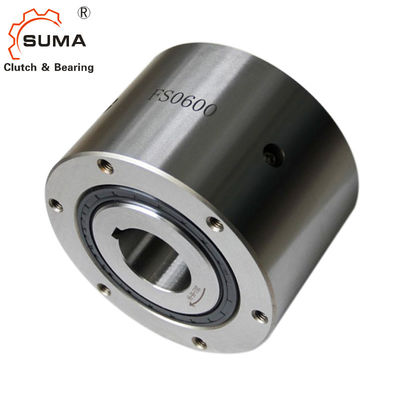

Ρουλεμάν Sprag συμπλεκτών εκκέντρων συμπλεκτών Backstop τρόπων FSO750 HPI750 ένα
Χαρακτηριστικά γνωρίσματα
Οι τύποι FSO, fso-GR, και HPI 750 έως 1027 είναι sprag τύπος κάνουν ελεύθερο πεντάλ ανεξάρτητος, σφραγισμένος και η συμπεριφορά υποστηριγμένος, χρησιμοποιώντας δύο ρουλεμάν.
Λίπανση
Οι τύποι FSO και HPI είναι πετρέλαιο που λαδώνονται σφραγίδες και τυποποιημένες άξονων χρήσης χειλικές.
Ο τύπος fso-GR είναι λίπος που λαδώνεται και μπορεί να εξοπλιστεί με τις ελεύθερες σφραγίδες λαβύρινθων επαφών.
Ο τύπος HPI σχεδιάζεται ειδικά για τις εφαρμογές ευρετηρίασης υψηλής ταχύτητας.
Διαστάσεις και ικανότητες
Μέγεθος |
Ροπή [NM] |
Υπέρβαση των ταχυτήτων [ελάχιστος-1] |
ΔΙΑΣΤΑΣΗ [χιλ.] | Λιπαντικό | Βάρος | ροπή | |||||||||||||||||
FSO | FS | dH7 - bxh | d4) | Α | Β5) | Γ | Δ | Ε | Φ | Γ | ζ | J | Κ | Λ | Π | φ | FSO | HPI | FS | TR | |||
TKN1) | nmax 2) | nmax 3) | ελάχιστος-ανώτατος | -0.05 | [κλ] | [Ncm] | |||||||||||||||||
750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | M12 | 25 | 1/220 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
70-20x12 | |||||||||||||||||||||||
75-20x12 | |||||||||||||||||||||||
80-22x14 | |||||||||||||||||||||||
800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/220 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
80-22x14 | |||||||||||||||||||||||
90-25x14 | |||||||||||||||||||||||
100-28x16 | |||||||||||||||||||||||
110-28x16 | |||||||||||||||||||||||
900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | M16 | 32 | 1/220 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
110-28x16 | |||||||||||||||||||||||
120-32x18 | |||||||||||||||||||||||
130-32x18 | |||||||||||||||||||||||
1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/220 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
150-36x20 | |||||||||||||||||||||||
175-45x25 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ανώτατο = 2 φορές
2) Εσωτερική φυλή/εξωτερική φυλή
3) Εσωτερική φυλή/εξωτερική σφραγίδα λαβύρινθων φυλών
4) Η ίντσα άντεξε διαθέσιμο κατόπιν αιτήσεως
5) Μόνο για το πολύ μεγάλο μέγεθος άντεξε
Μέγεθος 600 > 50 χιλ.
Μέγεθος 700 > 75 χιλ.
*) 6 τρύπες ισοδιάστατες σε 60 συν 2 πρόσθετος-τρύπες σε 180 Αναφερθείτε να τοποθετήσει και συντήρησης στις οδηγίες
Να τοποθετήσει και ένωση
