BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής
  • BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής
  • BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής
  • BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής
  • BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής

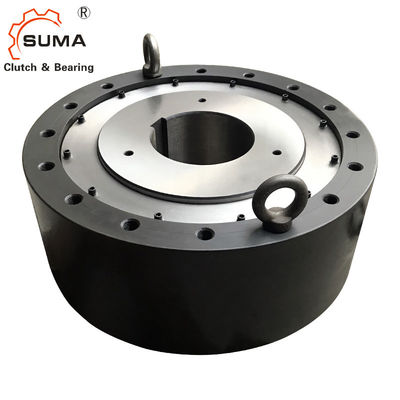

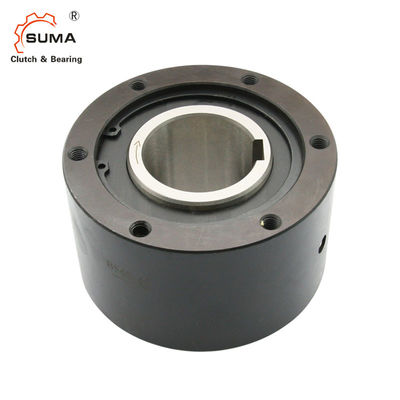

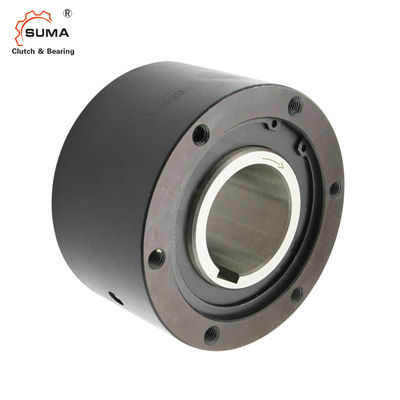

BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής

Τόπος καταγωγής Κίνα
Μάρκα SUMA
Πιστοποίηση ISO SGS
Αριθμό μοντέλου BS95
Λεπτομέρειες προϊόντων
Όνομα προϊόντων:
Συμπλέκτης εκκέντρων που αντέχει BS95
Υλικό:
GCr15 φέρων χάλυβας
Άντεξε το μέγεθος:
7095mm
Ικανότητα ροπής:
7840Nm
ΒΑΡΟΣ ΜΟΝΑΔΩΝ:
32kg
Εξουσιοδότηση:
1 έτος
Ταχύτητα περιστροφής:
250rpm
Εξωτερικό Dia.:
230mm
Πάχος:
115 χιλ.
Υψηλό φως:

ένας συμπλέκτης εκκέντρων τρόπων backstop

,

Συμπλέκτης εκκέντρων BS95 backstop

,

BS95 ένας τρόπος backstop που αντέχει

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1
Τιμή
USD420-USD540 PER PIECE
Συσκευασία λεπτομέρειες
Κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης
10-15 ημέρες
Όροι πληρωμής
L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς
1000pcs το μήνα
Περιγραφή προϊόντων

Συμπλέκτης εκκέντρων συμπλεκτών BS95 Backstop που αντέχει έναν τρόπο



Χαρακτηριστικά γνωρίσματα

Οι συμπλέκτες εκκέντρων σειράς των BS προορίζονται για τις εφαρμογές όπου η αντίστροφη περιστροφή του άξονα κεφαλιών μεταφορέων χαμηλής ταχύτητας πρόκειται να αποτραπεί (backstopping).



1. Για την πρόληψη της περιστροφής στην αντίστροφη κατεύθυνση στις χαμηλές ταχύτητες στους μεταφορείς ή τις αντλίες.
2. Ενώπιον της εγκατάστασης, ελέγξτε ότι η κατεύθυνση της περιστροφής της εσωτερικής φυλής του συμπλέκτη εκκέντρων των BS (που παρουσιάζεται από το βέλος στον εσωτερικό

φυλή) είναι ο ίδιος με την κατεύθυνση της περιστροφής του μεταφορέα.
3. Ασφαλώς εγκαταστήστε το βραχίονα ροπής στο συμπλέκτη εκκέντρων των BS χρησιμοποιώντας τα μπουλόνια της δύναμης 10,9 ή υψηλότερος. Σιγουρευτείτε ότι η επαφή μεταξύ





Διαστάσεις και ικανότητες






Πρότυπο

Ροπή
Ικανότητα
(NM)
Μέγιστο.
Υπέρβαση
(r/min)
Εσωτερική φυλή

Έλξη
Ροπή
(NM)


Α


Β


Γ


PCD
Δ


Ε


S

Α.Μ.
Πίσσα Size×
Τρυπημένες τρύπες × No.of


Βάρος

(κλ)

BS30 294 350 0,58 64 90 64 80 45 13 Μ 6 ×P1.0×4 2.1
BS50 784 300 0,98 67 125 67 110 70 16 Μ 8 ×P1.25×4 4.0
BS65 1570 340 3.92 90 160 85 140 90 20 M10 ×P1.5×6 11.5
BS75 2450 300 5.88 90 170 85 150 100 20 M10 ×P1.5×6 13.1
BS85 5880 300 7.84 115 210 110 185 115 30 M12 ×P1.75×6 24.7
BS95 7840 250 9.8 115 230 110 200 130 30 M14 ×P2.0× 6 29.4
BS110 10800 250 14.7 115 270 110 220 150 30 M16 ×P2.0× 6 34.2
BS135 15700 200 19.6 135 320 130 280 180 30 M16 ×P2.0× 8 68
Τύπος

Ικανότητα ροπής

(NM)

Μέγιστη υπέρβαση

(r/min)

Εσωτερική φυλή

Έλξη

Ροπή

(NM)

Α Β Γ

PCD

Δ

Ε S

Α.Μ.

T.H.S.XP-Q'ty

G.F.H. (Μέγεθος)

Του Q. του Γ.

(κλ)

BS 160 24.500 100 34.3 135 360 130 315 220 40 M20xP2.5-10 PT 1/4 0,12
BS 200 37.200 100 44.1 150 430 145 380 265 40 M22xP2.5- 8 PT 1/4 0,14
BS 220 49.000 80 73.5 235 500 230 420 290 40 M20xP2.5-16 PT 1/4 0,8
BS 250 88.200 50 93.1 295 600 290 530 330 50 M24xP3.0-16 PT 1/4 1.1
BS 270 123.000 50 98 295 650 290 575 370 50 M24xP3.0-16 PT 1/4 1.2
BS300 176.000 50 108 295 780 290 690 470 60 M30xP3.5-16 PT 1/4 1.3
BS335 265.000 50 137 305 850 320 750 495 70 M36xP4.0-16 PT 1/4 1.4
BS350 314.000 50 157 320 930 360 815 535 70 M36xP4.0-16 PT 1/4 1.5
BS425 510.000 50 216 440 1.030 450 940 635 70 M36xP4.0-18 Πετρέλαιο 6,000ml
BS450 686.000 50 245 450 1.090 480 990 645 80 M42xP4.5-18 Πετρέλαιο 7,000ml



4. Η συνιστώμενη ανοχή άξονων είναι h7 ή h8.
5. Κατά την παρεμβολή του συμπλέκτη εκκέντρων των BS στον άξονα, εφαρμόστε την πίεση μόνο στην εσωτερική φυλή. Μην τρυπήστε την εσωτερική φυλή άμεσα με ένα σφυρί ή μην ασκήστε οποιαδήποτε δύναμη επάνω στην εξωτερικό φυλή, τη σφραγίδα σκόνης, ή το πιάτο σκόνης.



Να τοποθετήσει και ένωση



6. Πάντα χρησιμοποιήστε ένα παράλληλο κλειδί για την εγκατάσταση επάνω στον άξονα και καθορίστε έπειτα το συμπλέκτη εκκέντρων των BS στον άξονα με endplate. Μην χρησιμοποιήστε ποτέ ένα εκλεπτυμένο κλειδί.
7. Κατά την εγκατάσταση των προτύπων επάνω από BS160 (το λίπος λάδωσε τους τύπους), τοποθετήστε ένα από τα τέσσερα βουλώματα πετρελαίου μέσα
Η άμεση κατώτατη θέση. Αυτό θα επιτρέψει την εύκολη αποξήρανση του λίπους για τον καθαρισμό.
8. Ενώ ο άξονας περιστρέφεται, το τέλος του βραχίονα ροπής θα ταλαντευθεί σε κάποιο βαθμό στην κατεύθυνση της περιστροφής. Υποστηρίξτε το βραχίονα ροπής

το τέλος μόνο στην κατεύθυνση της περιστροφής, αλλά είναι σίγουρο να του επιτρέψει ένα συγκεκριμένο ποσό της ελεύθερης ταλάντευσης. Εάν το τέλος βραχιόνων ροπής καθορίζεται ασφαλώς

(δείτε το διάγραμμα εγκαταστάσεων), το εσωτερικό του συμπλέκτη γίνεται στριμμένο, και αυτό μπορεί να οδηγήσει στη ζημία στα συστατικά.
9. Για τα πρότυπα BS30 σε BS200, ένας ενιαίος βραχίονας ροπής σε μια πλευρά είναι ικανοποιητικός, αλλά για τα πρότυπα 220 σε BS450, χρησιμοποιεί δύο όπλα ροπής, ένα σε κάθε πλευρά. Εγκαταστήστε τα όπλα ροπής ομοιόμορφα έτσι η δύναμη διαβιβάζεται μέσω του κέντρου του συμπλέκτη.
10. Τα όπλα ροπής για το συμπλέκτη εκκέντρων των BS είναι τυποποιημένα.



Εικόνες

BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής 6

BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής 7

BS95 ένας συμπλέκτης εκκέντρων Backstop τρόπων για την πρόληψη περιστροφής 8
