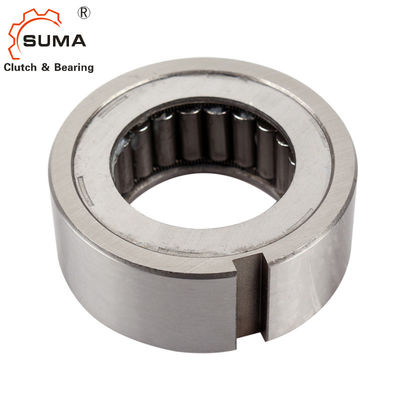

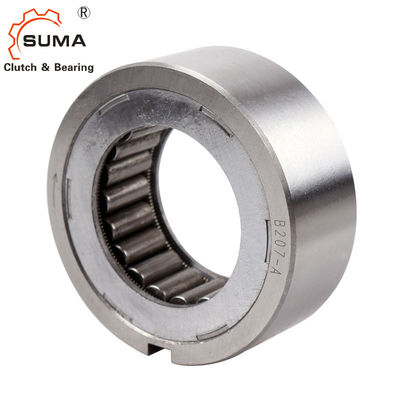

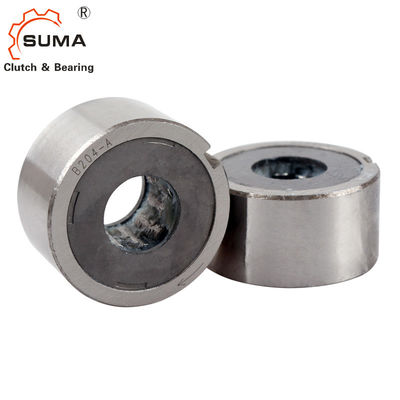

Συμπλέκτης τρόπων B205 B206 B207 ένα που αντέχει το συμπλέκτη εκκέντρων Backstop
Εγκατάσταση και χρήση
1. Ο συμπλέκτης εκκέντρων 200 σειρών είναι άξονας που τοποθετείται, έτσι ο άξονας στον οποίο ο συμπλέκτης τοποθετείται πρέπει να στα χιλ. βάθους περίπτωσης Rc 56-60 και 1,5 μετά από να αλέσει. Το άλεσμα σε 1.5S (16micro-ίντσα) τελειώνει. Η κωνικότητα αυτού του άξονα δεν πρέπει να υπερβεί 0,01 χιλ. ανά 50mm.
2. Για την εγκατάσταση του συμπλέκτη, τοποθετήστε το συμπλέκτη με τα ρουλεμάν και στις δύο πλευρές ή σε μια πλευρά προκειμένου να ληφθεί concentricity μεταξύ του άξονα και της εξωτερικής φυλής συμπλεκτών και για να λάβετε τα ακτινωτά ή φορτία ώθησης που μπορούν να λειτουργήσουν στην εξωτερική φυλή ή τον άξονα. Δείτε το παράδειγμα εγκαταστάσεων.
3. Ο συμπλέκτης πρέπει να τοποθετηθεί στον άξονα με την περιστροφή του στην κατεύθυνση που χαρακτηρίζεται από το βέλος
παρουσιασμένος στο πιάτο συμπλεκτών. Μην εφαρμόστε τον κλονισμό στο συμπλέκτη με τη σφυρηλάτηση.
4. Οι συμπλέκτες έχουν τις ίδιες εξωτερικές διαμέτρους με τα ρουλεμάν που παρουσιάζονται στον πίνακα ανωτέρω. Άντεξε την ανοχή της κατοικίας στην οποία ο συμπλέκτης συγκεντρώνεται πρέπει να είναι μέσα στη σειρά που παρουσιάζεται στον πίνακα κατωτέρω.
5. Για την ευρετηρίαση, η λίπανση πετρελαίου συστήνεται.
6. Concentricity της κατοικίας άντεξε και ο άξονας πρέπει να είναι μέσα σε 0,05 χιλ.
7. Το βασικό σχεδιάγραμμα πρέπει να είναι σύμφωνα με JIS B1301-1959.
Διαστάσεις και ικανότητες
Πρότυπο |
Ικανότητα ροπής (N.m) |
Ροπή έλξης (N.m) |
Max. Υπέρβαση (r/min) | Max.Idexing (κύκλος/λ.) | Α (+0 έως -0,6) | Β | Keyway | Με JIS που αντέχει το αριθ. |
Άξονας Dia. Γ (+0 έως -0,025) |
Βάρος (κλ) |
|
Άξονας | Εξωτερική φυλή | ||||||||||
B203 | 39.2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0,23 |
B204 | 58.8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1.4 |
B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1.8 |
B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2.3 |
B2014 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2.4 |
