Ένα ρουλεμάν συμπλεκτών τρόπων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | AA60 ΧΡΩΜΑΤΟΓΡΑΦΊΑ-D60170 |

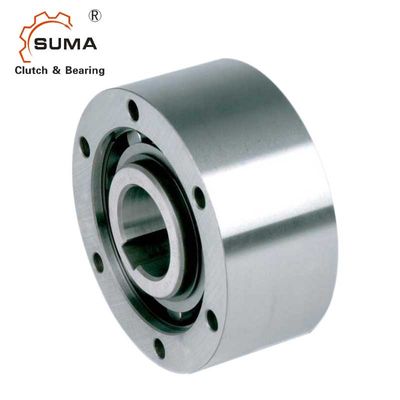

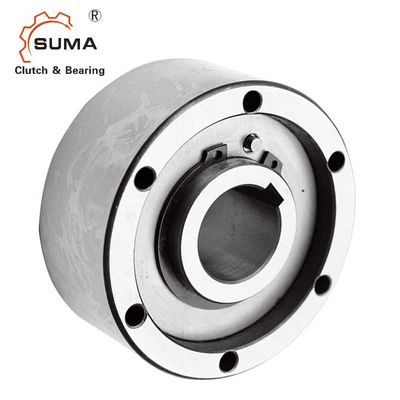

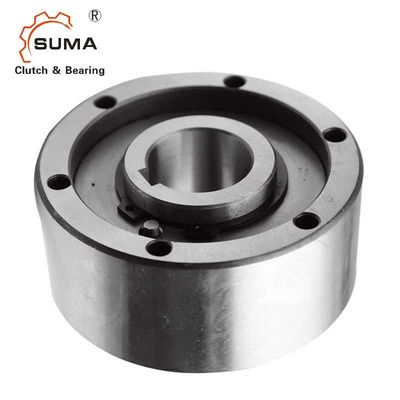

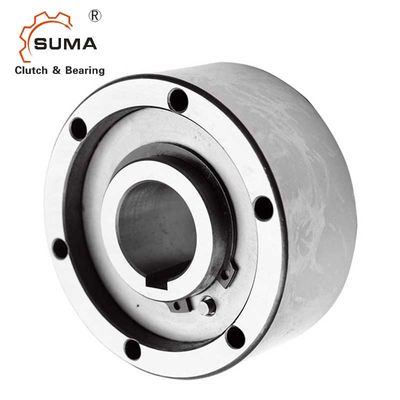

Ο τρόπος πρώτου τύπου κυλίνδρων χρωματογραφία-D60170 AA60 κάνει ελεύθερο πεντάλ συντάσσοντας ευρετήριο συμπλέκτης
Χαρακτηριστικά γνωρίσματα
Ο τύπος AA είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση.
Η τυποποιημένη λίπανση είναι πετρέλαιο.
Η εσωτερική φυλή κλειδώνεται στον άξονα. Η τακτοποίηση για να στραφεί της εξωτερικής φυλής πρέπει να είναι στην ανοχή H7.
Η σύνδεση της εξωτερικής φυλής είναι μέσω μέσω των μπουλονιών στο βαθμό 10,9 ή καλύτερα.
Αυτό το σχέδιο μπορεί να δεχτεί μια αξονική μη ευθυγράμμιση της εσωτερικής και εξωτερικής φυλής ± S/2.
Τεχνικό Datas
| ΠΡΟΔΙΑΓΡΑΦΗ | |
| Πρότυπο | AA60/ΧΡΩΜΑΤΟΓΡΑΦΊΑ-D60170 |
| Υλικό | GCr15 |
| Εσωτερική διάμετρος | 60mm |
| Εξωτερική διάμετρος | 170mm |
| Πάχος | 78mm |
| Ικανότητα ροπής | 3500Nm |
| Ροπή έλξης | 240Ncm |
| Εσωτερική φυλή που υπερβαίνει την ταχύτητα | 800r/min |
| Εξωτερική φυλή που υπερβαίνει την ταχύτητα | 1100r/min |
| Βάρος | 0.7kg |
| Δομή | Τύπος κυλίνδρων |
| Εφαρμογή | Υφαντική μηχανή, ανεμιστήρες, εξαεριστήρες, μηχανή εκτύπωσης |
| Συσκευασία | Κιβώτιο χαρτοκιβωτίων, ξύλινο κιβώτιο ή προσαρμοσμένος |
| Όροι πληρωμής | TT. L/C, D/A, D/P, Western Union, Paypal |
| Χρόνος παράδοσης | 2-4 ημέρες για το δείγμα, 7 ημέρες για τη μεγάλη διαταγή |
Διαστάσεις και ικανότητες
| Μέγεθος | TK1 | Υπέρβαση των ταχυτήτων | Βάρος |
Έλξη ροπή |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Ζ | Ο | Λ | φ | s | (κλ) | TR | |
| (χιλ.) | (NM) | (ελάχιστος-1) | (ελάχιστος-1) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
Να τοποθετήσει και ένωση
Εικόνες
