Ρουλεμάν Backstop
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | AV80 |

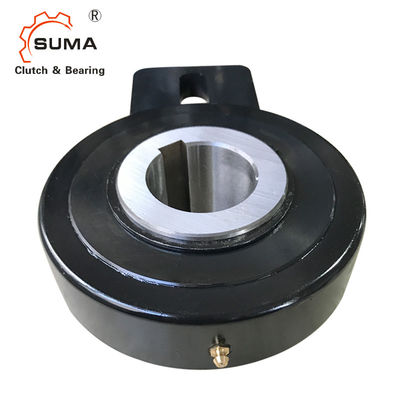

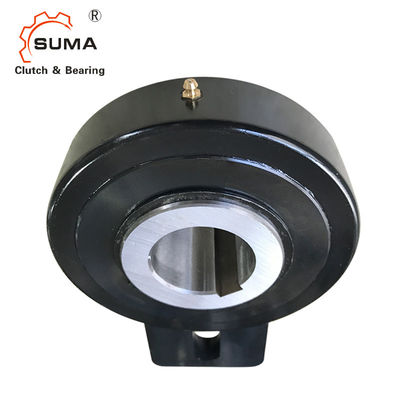

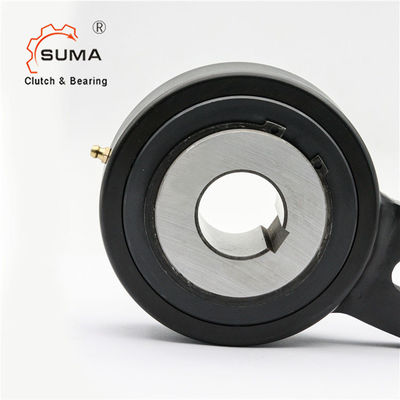

Συμπεριφορά συμπλεκτών Backstop τρόπων AV80 80*190*64MM μια για τον εξοπλισμό σιλό σιταριού
Τεχνικό Datas
PECI
| ΠΡΟΔΙΑΓΡΑΦΗ | |
| Πρότυπο | AV80 |
| Άντεξε τη διάμετρο | 80mm |
| Εξωτερική διάμετρος | 190mm |
| Πάχος | 80mm |
| Ικανότητα ροπής | 2900Nm |
| Υπέρβαση της ταχύτητας | 200r/min |
| Βάρος | 8.7kg |
| Συσκευασία | Βιομηχανική συσκευασία |
| Χρόνος παράδοσης | 7-10 ημέρες |
| Όροι πληρωμής | TT, L/C, D/P, D/A, Western Union, Paypal |
Ο τύπος AV είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ. Είναι ανεξάρτητο, από τα σαφή ρουλεμάν για τις χαμηλές περιστροφικές ταχύτητες, και σφραγισμένο χρησιμοποιώντας προστατευμένες από τις την ασπίδα μεταλλικές σφραγίδες λαβύρινθων.
Η μονάδα είναι παραδοθε'ν λίπος που λαδώνεται, έτοιμο να εγκαταστήσει σε μια οριζόντια ή κάθετη θέση. Πρώτιστα χρησιμοποιημένη ως backstop, η ικανότητα ροπής είναι υψηλή για μια ελάχιστη διαστημική απαίτηση. Αυτό το σχέδιο είναι κατάλληλο για τη χρήση στα δύσκολα περιβάλλοντα. Ένα μπουλόνι, που εξασφαλίζεται σε ένα σταθερό μέρος της μηχανής και της διάβασης μέσω της αυλάκωσης στο βραχίονα ροπής, παρέχει την περιστροφική στάση.
Η ακτινωτή εκκαθάριση σε αυτό το μπουλόνι πρέπει να είναι ίση με 1 3% του πλάτους αυλακώσεων.
Ο βραχίονας ροπής και τα ρουλεμάν δεν πρέπει να είναι prestressed. Το σχέδιο κυλίνδρων κάνει το ιδανικό τύπων AV για τις ελαφριές εφαρμογές ευρετηρίασης.
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος | TKN1) | Υπέρβαση της ταχύτητας | Βάρος | Ροπή έλξης | ||||||||||
| AV | dH7 | nimax | Δ | D2 | Λ 1 | Λ | Β | Φ | bB11 | Ν | Ε | φ | TR | ||
| [χιλ.] | [NM] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Τοποθετώντας παράδειγμα
