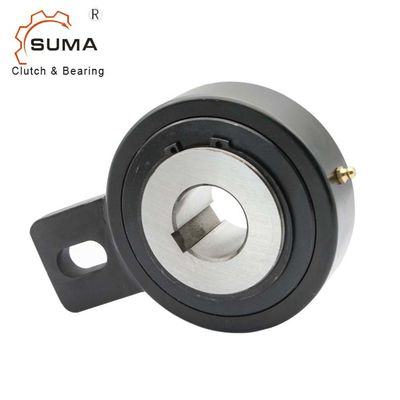

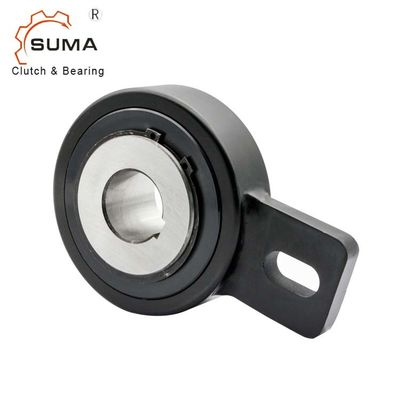

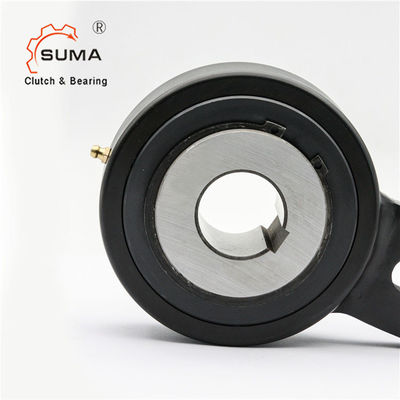

Ρουλεμάν ενός τρόπων GVG40 40*132*52MM συμπλέκτη Backstop
Χαρακτηριστικά γνωρίσματα
Η σειρά GVG κάνει ελεύθερο πεντάλ είναι με τα κλουβιά sprags, να στραφεί μεταξύ της εσωτερικής φυλής και της εξωτερικής φυλής πραγματοποιείται με τη βοήθεια των θάμνων.
οι δυνάμεις ροπής διαβιβάζονται από τον άξονα στην εσωτερική φυλή με τη βοήθεια ενός κλειδιού.
Η ανοχή άξονων πρέπει να είναι h6.
Όταν κάνετε ελεύθερο πεντάλ χρησιμοποιείται δεδομένου ότι μια μη επιστροφής συσκευή, ο μοχλός που καθορίζεται στην εξωτερική φυλή πρέπει να στριμωχτεί μεταξύ δύο υποστηριγμάτων διαφορετικά μια καρφίτσα πρέπει να παρεμβληθεί
στην περιτυλιγμένη τρύπα. Όταν κλειδώνεται στο πλαίσιο μιας μηχανής, σταματά κάνει ελεύθερο πεντάλ περιστρεφόμενος
στους θάμνους, ο μοχλός πρέπει να δοθεί ένα συγκεκριμένο ποσό της εκκαθάρισης για να επιτρέψουν την αξονική μετακίνηση.
κάνετε ελεύθερο πεντάλ παρέχεται ήδη λιπαμένος.
Διαστάσεις και ικανότητες
Πρότυπο |
dH7 χιλ. |
Δ χιλ. |
Λ χιλ. |
B1 χιλ. |
Λ1 χιλ. |
β2 χιλ. |
Ι2 χιλ. |
Ι3 χιλ. |
Ι4 χιλ. |
Βάρος κλ |
Ανώτατη ταχύτητα |
Ροπή NM |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2)Μέγιστη ταχύτητα
