Ρουλεμάν Backstop
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | GVG50 GVG60 GVG70 |

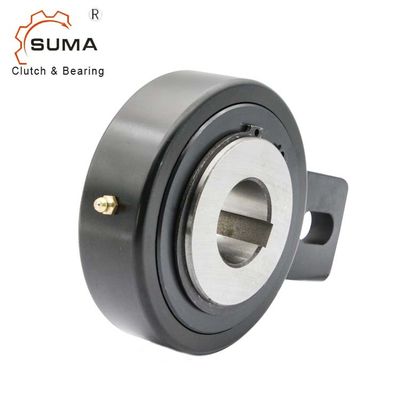

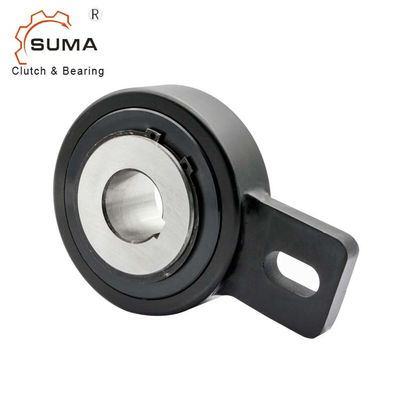

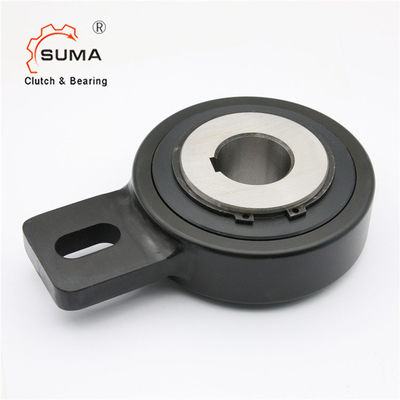

Ο συμπλέκτης τρόπων πρώτου τύπου Sprag σειράς GVG κάνει ελεύθερο πεντάλ Backstop GVG50 GVG60 GVG70
Χαρακτηριστικά γνωρίσματα
Η σειρά GVG κάνει ελεύθερο πεντάλ backstop είναι με τα κλουβιά sprags, να στραφεί μεταξύ της εσωτερικής φυλής και της εξωτερικής φυλής πραγματοποιείται με τη βοήθεια των θάμνων.
οι δυνάμεις ροπής διαβιβάζονται από τον άξονα στην εσωτερική φυλή με τη βοήθεια ενός κλειδιού.
Η ανοχή άξονων πρέπει να είναι h6.
Όταν κάνετε ελεύθερο πεντάλ backstop χρησιμοποιείται δεδομένου ότι μια μη επιστροφής συσκευή, ο μοχλός που καθορίζεται στην εξωτερική φυλή πρέπει να στριμωχτεί μεταξύ δύο υποστηριγμάτων διαφορετικά μια καρφίτσα πρέπει να παρεμβληθεί στην περιτυλιγμένη τρύπα.
Όταν κάνετε ελεύθερο πεντάλ backstop κλειδωμένος στο πλαίσιο μιας μηχανής, σταματά κάνει ελεύθερο πεντάλ περιστρεφόμενος τους θάμνους, στο μοχλό πρέπει να δοθεί ένα συγκεκριμένο ποσό της εκκαθάρισης για να επιτρέψει την αξονική μετακίνηση.
κάνετε ελεύθερο πεντάλ backstop παρέχεται ήδη λιπαμένος.
Διαστάσεις και ικανότητες
| Πρότυπο |
dH7 χιλ. |
Δ χιλ. |
Λ χιλ. |
B1 χιλ. |
Λ1 χιλ. |
β2 χιλ. |
Ι2 χιλ. |
Ι3 χιλ. |
Ι4 χιλ. |
Βάρος κλ |
Ανώτατη ταχύτητα |
Ροπή NM |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2)Μέγιστη ταχύτητα
