| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | FON127SF |

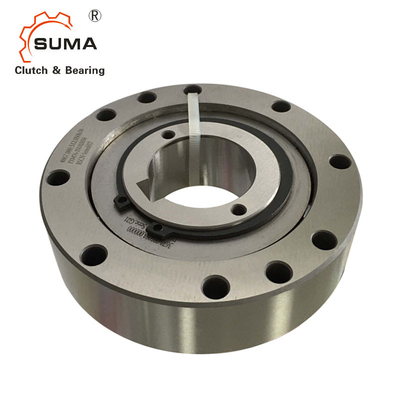

Ο τύπος Sprag σειράς FON κάνει ελεύθερο πεντάλ Backstop φέρων έναν τρόπο FON72SF FON127SF
Το χαρακτηριστικό γνώρισμα FON κάνει ελεύθερο πεντάλ ρουλεμάν Backstop
Ενσωματωμένος κάνει ελεύθερο πεντάλ FON είναι sprag κάνει ελεύθερο πεντάλ χωρίς υποστήριξη ρουλεμάν. Κάνει ελεύθερο πεντάλ FON χρησιμοποιείται όπως:
Backstops
Υπέρβαση των συμπλεκτών
Η ευρετηρίαση κάνει ελεύθερο πεντάλ
Εκτός από το σταθεράς μορφής, δύο άλλοι τύποι είναι διαθέσιμοι για την εκτεταμένη ζωή υπηρεσιών και
ακρίβεια ευρετηρίασης. Ονομαστικές ροπές μέχρι 25 000 NM. Τρυπά μέχρι 155 χιλ. Πολλές τυποποιημένες οπές είναι διαθέσιμες.
Η διάσταση και η ικανότητα FON κάνουν ελεύθερο πεντάλ ρουλεμάν Backstop
| Κάνετε ελεύθερο πεντάλ μέγεθος | Τύπος |
Ονομαστικός ροπή ΜΝ NM |
Μέγιστη ταχύτητα Εσωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Εξωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Τύπος |
Ονομαστικό τ orque ΜΝ NM |
Μέγιστη ταχύτητα Εσωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Εξωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Τύπος |
Ονομαστικός τ orque ΜΝ NM |
Εκτόξευση Sprag με την εξωτερική ταχύτητα ελάχιστος-1 δαχτυλιδιών |
Μέγιστη ταχύτητα Εξωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Το εσωτερικό δαχτυλίδι οδηγεί ελάχιστος-1 |
| FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
| FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
| FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
| FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
| FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
| FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
| FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
| FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
| FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
| FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
| Κάνετε ελεύθερο πεντάλ μέγεθος | Άντεξε το δ | Max | Α | Β | Δ | Φ | Γ ** | J | Λ | Π | Τ | Ζ ** | Βάρος | ||
| Πρότυπα | |||||||||||||||
| χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | κλ | |||
| FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | Μ 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
| FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | Μ 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
| FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | Μ 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
| FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | Μ 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
| FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | Μ 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
| FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | Μ 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
| FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | Μ 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
| FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | Μ 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
| FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | Μ 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
| FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | Μ 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 | ||
Μοντάρισμα
Ενσωματωμένος κάνει ελεύθερο πεντάλ FON είναι χωρίς υποστήριξη ρουλεμάν. Ομόκεντρη ευθυγράμμιση εσωτερικού και
το εξωτερικό δαχτυλίδι πρέπει να παρασχεθεί από τον πελάτη. Το επιτρεπτό τρέξιμο έξω (T.I.R.) πρέπει να είναι
παρατηρηθείς. Ενσωματωμένη κάνει ελεύθερο πεντάλ FON είναι κεντροθετημένη μέσω της εξωτερικής διαδρομής Φ στο μέρος σύνδεσης πελατών και αμπαρωμένη σε αυτό. Η ανοχή της πειραματικής διαμέτρου του μέρους σύνδεσης πρέπει να είναι ο ISO h6. Η ανοχή του άξονα πρέπει να είναι ο ISO h6 ή j6.
Λίπανση
Στην περίπτωση του τύπου με την εκτόξευση Ζ sprag, με τις ταχύτητες παραπάνω από την ταχύτητα εκτόξευσης sprag, αριθ.
η ειδική λίπανση απαιτείται κάνετε ελεύθερο πεντάλ λειτουργίες συντήρηση-ελεύθερες. Κατά τη λειτουργία
κάτω από την ταχύτητα εκτόξευσης sprag, μια λίπανση πετρελαίου της διευκρινισμένης ποιότητας πετρελαίου πρέπει να παρασχεθεί.
