Ρουλεμάν συμπλεκτών Sprag
>
|
| Τόπος καταγωγής | ΚΙΝΑ |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO |
| Αριθμό μοντέλου | CSK6001 CSK6002 CSK6003 CSK6004CSK6005 CSK6006 CSK6007 CSK6005PP |

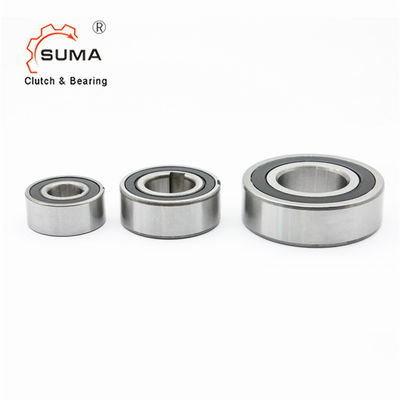

CSK6005 CSK6006 CSK6007 CSK6005PP συγκρατεί έναν τρόπο που υπερβαίνει τα ρουλεμάν συμπλεκτών
Fearures του sprag ένα ρουλεμάν συμπλεκτών τρόπων
Η φέρουσα σειρά τρόπων CSK ένα έχει ένα μικρό ακτινωτό ύψος τμημάτων και είναι επίσης συνήθως γνωστή ως ένα ρουλεμάν τρόπων ή αντι-αντίστροφο ρουλεμάν. Τα ρουλεμάν ενός τρόπου σχεδιάζονται για να διαβιβάσουν τη ροπή μεταξύ του άξονα και της κατοικίας σε μια κατεύθυνση και να επιτρέψουν την ελεύθερη κίνηση στην αντίθετη κατεύθυνση.
Οι συμπλέκτες CSK είναι χαρακτηριστικά ειδικά στοιχεία μηχανών:
Κατά περιστροφή σε μια κατεύθυνση, δεν υπάρχει την καμία επαφή μεταξύ των εσωτερικών και εξωτερικών δαχτυλιδιών, δηλ. ο μονόδρομος συμπλέκτης είναι ελεύθερος να περιστραφεί.
Κατά στροφή στην άλλη κατεύθυνση, εσωτερικά και εξωτερικά τη δαχτυλίδια είναι σε στενή επαφή, και ο μονόδρομος συμπλέκτης μπορεί να διαβιβάσει τις υψηλές ροπές.
Εκτός από το βασικό πρότυπο CSK, δακτυλογραφήστε CSK. Το Π χαρακτηρίζει keyway στην εσωτερική φυλή.
Για το λόγο αυτό μπορεί να κλειδωθεί σε έναν άξονα στην ανοχή k6. Η εξωτερική φυλή πρέπει ακόμα να πιεστεί σε μια άκαμπτη κατοικία στην ανοχή N6.
CSK. .PP χαρακτηρίζει keyway και στην εσωτερική και εξωτερική φυλή. Οι συνιστώμενες τοποθετώντας ανοχές είναι h6 στον άξονα και H6 σε μια άκαμπτη κατοικία. Παρακαλώ μας ελάτε σε επαφή με όταν είτε δεν είναι η περιβαλλοντική είτε λειτουργούσα θερμοκρασία μέσα στη σειρά +5°C σε +60°C.
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος | Φέρουσα σειρά | Φέροντα φορτία | Βάρος | Ροπή έλξης | |||||
| δυναμικός | στατικός | |||||||||
| CSK (KK) | δ | TKN1) | Ν ανώτατο | Δ | Λ | Γ | C0 | TR | ||
| [χιλ.] | [N.m] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [kN] | [kN] | [κλ] | [N.cm] | ||
| 8 | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0,9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0,11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0,21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |
| CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,8 | |
| 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0,27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 | |
| CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0,055 | 0,9 |
| CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0,065 | 1.1 |
| CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0,1 | 1.3 |
| CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0,18 | 2.2 |
| CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0,26 | 4.4 |
| CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0,415 | 5.8 |
