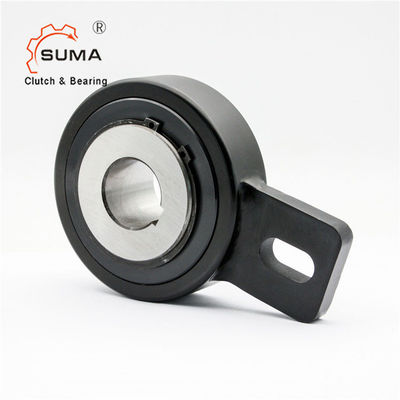

AV20 AV25 συγκρατεί το συμπλέκτη Backstop που αντέχει έναν τρόπο για το σύστημα μεταφορέων
Τα χαρακτηριστικά γνωρίσματα συγκρατούν backstop το συμπλέκτη
Ο συμπλέκτης τύπων AV20 Backstop είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ. Είναι ανεξάρτητο, από τα σαφή ρουλεμάν για τις χαμηλές περιστροφικές ταχύτητες, και σφραγισμένο χρησιμοποιώντας προστατευμένες από τις την ασπίδα μεταλλικές σφραγίδες λαβύρινθων. Αγαθά που χρησιμοποιούνται ευρέως στον ανελκυστήρα, το μεταφορέα, τον ανελκυστήρα σιταριού, κ.λπ.
Η μονάδα είναι παραδοθε'ν λίπος που λαδώνεται, έτοιμο να εγκαταστήσει σε μια οριζόντια ή κάθετη θέση.
Πρώτιστα χρησιμοποιημένη ως backstop, η ικανότητα ροπής είναι υψηλή για μια ελάχιστη διαστημική απαίτηση.
Ο βραχίονας ροπής και τα ρουλεμάν δεν πρέπει να είναι prestressed. Το σχέδιο κυλίνδρων κάνει το ιδανικό τύπων AV για τις ελαφριές εφαρμογές ευρετηρίασης.
Π
Οι διαστάσεις και οι ικανότητες συγκρατούν backstop το συμπλέκτη
Τύπος | Μέγεθος | TKN1) | Υπέρβαση της ταχύτητας | Βάρος | Ροπή έλξης | ||||||||||
AV | dH7 | nimax | Δ | D2 | Λ 1 | Λ | Β | Φ | bB11 | Ν | Ε | φ | TR | ||
[χιλ.] | [NM] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Τοποθετώντας παράδειγμα
Οι εικόνες συγκρατούν backstop το συμπλέκτη
