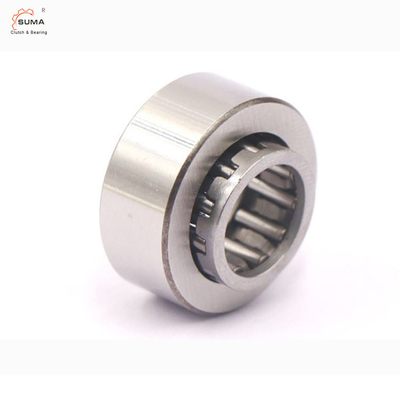

Κύλινδροι διαδρομής τύπων ζυγών RSTO10 RSTO12 χωρίς εσωτερική φυλή
Χαρακτηριστικά γνωρίσματα των κυλίνδρων διαδρομής τύπων ζυγών
Κύλινδροι υποστήριξης, χωρίς δαχτυλίδια φλαντζών, χωρίς ένα εσωτερικό δαχτυλίδι.
Ο τύπος κυλίνδρων RSTO υποστήριξης δεν έχει ένα εσωτερικό δαχτυλίδι, και ο κύλινδρος υποστήριξης μπορεί να τρέξει άμεσα στον άξονα ως raceway.
Ο τύπος STO έχει ένα εσωτερικό δαχτυλίδι, και τα εσωτερικά και εξωτερικά δαχτυλίδια και οι συνελεύσεις κλουβιών κυλίνδρων βελόνων ταιριάσματός τους μπορούν να εγκατασταθούν χωριστά.
Δεδομένου ότι οι κύλινδροι υποστήριξης τύπων RSTO και STO δεν έχουν τα πλευρά και τα διατηρώντας δαχτυλίδια προσώπου τελών, πρέπει να καθοδηγηθούν αξονικώς κατά τη διάρκεια της εγκατάστασης, και οι καθοδηγώντας επιφάνειές τους να είναι τουλάχιστον ακρίβεια που επεξεργάζεται στη μηχανή πρέπει.
Διαστάσεις και ικανότητες των κυλίνδρων διαδρομής τύπων ζυγών
Διαστάσεις | Μάζα | Προσδιορισμός | Βασική εκτίμηση φορτίων | Κούραση | Ανώτατη ακτινωτή δύναμη | Περιορισμός Ταχύτητα |
|||||||
Δ | Γ | D1 | FW | Ε | ρ | Γ | C0 | PU | FR | F0r | |||
χιλ. | κλ | kN | kN | kN | r/min | ||||||||
16 | 7,8 | – | 7 | 10 | 0,3 | 0.008 | RSTO 5 TN | 2,51 | 2,5 | 0,27 | 3,55 | 5 | 8000 |
19 | 9,8 | – | 10 | 13 | 0,3 | 0.012 | RSTO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
11,8 | 16 | 10 | – | 0,3 | 0.018 | RNA 22/6.2RS | 4,02 | 3,65 | 0.425 | 2,55 | 3,6 | 7000 | |
24 | 9,8 | – | 12 | 15 | 0,3 | 0.021 | RSTO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
11,8 | 18 | 12 | – | 0,3 | 0.029 | RNA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
30 | 11,8 | – | 14 | 20 | 0,3 | 0.042 | RSTO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
13,8 | 20 | 14 | – | 0,6 | 0.052 | RNA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
32 | 11,8 | – | 16 | 22 | 0,3 | 0.049 | RSTO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
13,8 | 22 | 16 | – | 0,6 | 0.057 | RNA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
35 | 11,8 | – | 20 | 26 | 0,3 | 0,05 | RSTO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
13,8 | 26 | 20 | – | 0,6 | 0,06 | RNA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
40 | 15,8 | 28 | 22 | – | 1 | 0.094 | RNA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 |
15,8 | – | 22 | 29 | 0,3 | 0.088 | RSTO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 | |
47 | 15,8 | – | 25 | 32 | 0,3 | 0,13 | RSTO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
17,8 | 33 | 25 | – | 1 | 0,15 | RNA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
52 | 15,8 | – | 30 | 37 | 0,3 | 0,15 | RSTO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
17,8 | 38 | 30 | – | 1 | 0,18 | RNA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
62 | 19,8 | 43 | 35 | – | 1 | 0,28 | RNA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2800 |
19,8 | – | 38 | 46 | 0,6 | 0,26 | RSTO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2600 | |
72 | 19,8 | – | 42 | 50 | 0,6 | 0,38 | RSTO 35 | 24,6 | 39 | 4,8 | 36 | 51 | 2200 |
22,7 | 50 | 42 | – | 1,1 | 0,43 | RNA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
80 | 19,8 | – | 50 | 58 | 1 | 0,42 | RSTO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
22,7 | 57 | 48 | – | 1,1 | 0,53 | RNA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
85 | 19,8 | – | 55 | 63 | 1 | 0,45 | RSTO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 19,8 | – | 60 | 68 | 1 | 0,48 | RSTO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
ΣΥΣΚΕΥΑΣΙΑ των κυλίνδρων διαδρομής τύπων ζυγών
