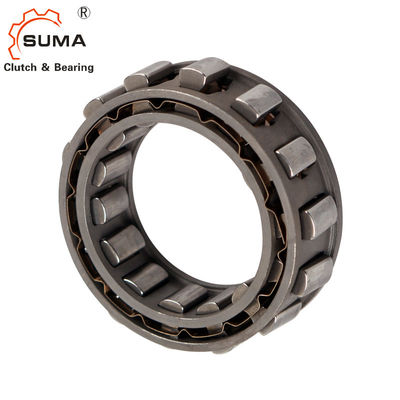

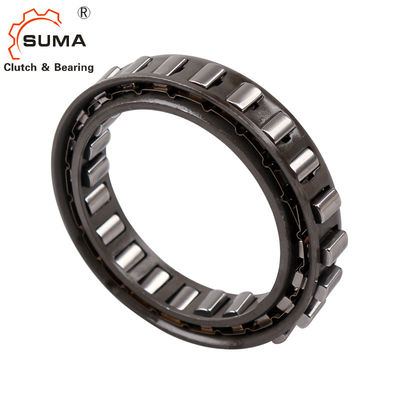

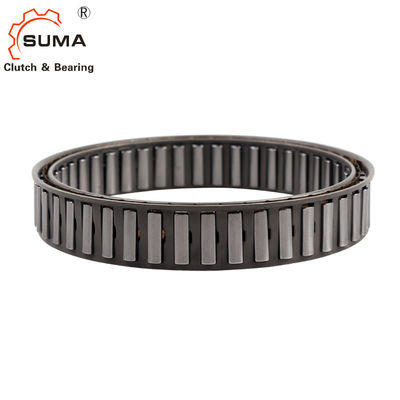

DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων
  • DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων
  • DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων
  • DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων

DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων

Τόπος καταγωγής Κίνα
Μάρκα SUMA
Πιστοποίηση ISO SGS
Αριθμό μοντέλου DC3175 (3C)
Λεπτομέρειες προϊόντων
Όνομα προϊόντων:
Ένας συμπλέκτης τρόπων που αντέχει DC3175 (3C)
Υλικό:
GCr15 φέρων χάλυβας
Ικανότητα ροπής:
159Nm
Ταχύτητα περιστροφής:
6000rpm
ΒΑΡΟΣ ΜΟΝΑΔΩΝ:
0.06kg
Εξουσιοδότηση:
1 έτος
ΜΕΓΕΘΟΣ:
31.75*48.41*13.5mm
COem:
δεχτείτε
Υψηλό φως:

Συμπλέκτης ΣΥΝΕΧΩΝ Sprag τύπων

,

Συμπλέκτης τύπων 2600RPM Sprag

,

Επέκταση ένα συμπλέκτης Sprag τρόπων

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1
Τιμή
USD6.5-USD8 PER PIECE
Συσκευασία λεπτομέρειες
Κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης
3-5 ημέρες
Όροι πληρωμής
L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς
10000pcs το μήνα
Περιγραφή προϊόντων

Συμπλέκτης ΣΥΝΕΧΩΝ Sprag τύπων

Συνοπτική εισαγωγή

Το συνεχές ρεύμα τύπων είναι ένας τύπος sprag κάνει ελεύθερο πεντάλ κλουβί χωρίς εσωτερικές ή εξωτερικές φυλές. Πρέπει να εγκατασταθεί σε ένα σχέδιο που παρέχει τις φυλές, υποστήριξη ρουλεμάν για τα αξονικές και ακτινωτές φορτία, τη λίπανση και τη σφράγιση. Ο ΣΥΝΕΧΗΣ τύπος έκδοση-ν δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στο equipement μετάδοσης δύναμης.
Η διαστημική ανοχή sprag δεν πρέπει να ξεπεραστεί. Οι εσωτερικές και εξωτερικές φυλές πρέπει και οι δύο να έχουν ένα ελάχιστο σαφές πλάτος «ε», χωρίς οποιαδήποτε κοιλότητα, για να εξασφαλίσετε κάνετε ελεύθερο πεντάλ λειτουργίες σωστά όπως φαίνεται στην ακολουθία των σελίδων.

Εναλλακτικά, οι φυλές μπορούν να γίνουν σε περίπτωση που άξονες χάλυβα, ή κατοικίες, στην προδιαγραφή κατωτέρω. Η σκληρότητα επιφάνειας του τελειωμένου μέρους πρέπει να είναι HRC 60 έως 62, για ένα βάθος του ελάχιστου 0,6 χιλ.

Σκληρότητα πυρήνων για να είναι HRC35 σε 45. Τραχύτητα επιφάνειας για να μην υπερβεί 22CLA. Μέγιστη κωνικότητα μεταξύ των φυλών: 0.007 χιλ. για το πλάτος 25 χιλ.



Διαστάσεις και ικανότητες




Μέγεθος







TKN1)

Υπέρβαση των ταχυτήτων

Διάστημα Sprag





Αριθ.

από τους συνδετήρες



Αριθ.

από τα sprags

Βάρος
nimax2) namax3) Øa+0.008
-0,005
Øc± 0,013 emin Ødmin Øbmax
[NM] [ελάχιστος-1] [λ. -1] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.]     [κλ]
Dc2222g-ν 63 8600 4300 22,225 38,885 8.33±0.075 10 50 15 12 0,03
Dc2776-ν 119 6900 3400 27,762 44,422 8.33±0.075 13.5 58 18 14 0,055
Dc3034-ν 124 6300 3100 30.34 47 8.33±0.075 13.5 62 20 14 0,06
DC3175 (3C) - Ν 159 6000 3000 31.75 48.41 8.33±0.075 13.5 63 21 3 16 0,06
Dc3809a-ν 275 5000 2500 38,092 54,752 8.33±0.075 16 71 25 18 0,085
DC4127 (3C) - Ν 224 4600 2300 41,275 57,935 8.33±0.075 13.5 75 27 3 18 0,09
Dc4445a-ν 363 4300 2100 44.45 61.11 8.33±0.1 16 79 29 20 0,095
DC4972 (4C) - Ν 306 3800 1900 49,721 66,381 8.33±0.1 13.5 86 33 4 22 0,1
Dc5476a-ν 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 24 0,11
DC5476A (4C) - Ν 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 4 24 0,13
DC5476B (4C) - Ν 769 3500 1700 54,765 71,425 8.33±0.1 21 92 36 4 24 0,18
DC5476C (4C) - Ν 990 3500 1700 54,765 71,425 8.33±0.1 25.4 92 36 4 24 0,2
Dc5776a-ν 604 3300 1600 57.76 74.42 8.33±0.1 16 98 38 26 0,11
Dc6334b-ν 806 3000 1500 63.34 80 8.33±0.1 21 104 42 26 0,175
DC7221 (5C) - Ν 675 2600 1300 72,217 88,877 8.33±0.1 13.5 115 48 5 30 0,14
Dc7221b-ν 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 30 0,185
DC7221B (5C) - Ν 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 5 30 0,21
DC7969C (5C) - Ν 2038 2400 1200 79,698 96,358 8.33±0.1 25.4 124 53 5 34 0,28
Dc8334c-ν 2055 2300 1100 83.34 100,000 8.33±0.1 25.4 132 55 34 0,27
Dc8729a-ν 1250 2200 1100 87.29 103.96 8.33±0.1 16 134 58 34 0,165
DC10323A (5C) *-N 1612 1800 900 103,231 ** 119,891 8.33±0.1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123,340 ** 140,000 8.33±0.1 25.4 184 80 50 0,4
DC12388C (11C) 4875 1500 750 123,881 142.88 9.50±0.1 25.4 186 80 11 44 0,4

ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 12 έως 19
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
*) Η εσωτερική κεντραρίσματος φλάντζα κλουβιών είναι στο αντίθετο
πλευρά
**) Επέκταση της ανοχής σε ± 0.013 επιτρεπτό



Τοποθετώντας παράδειγμα


Εικόνες


 DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων 2

DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων 3

DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων 4

DC3175 (3C) τύπος Sprag που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων 5
