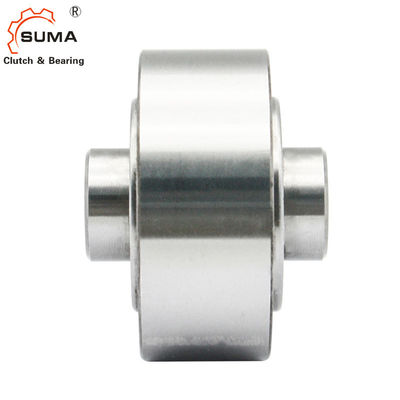

Ο τρόπος πρώτου τύπου κυλίνδρων GFR50 GCr15 κάνει ελεύθερο πεντάλ φέρων συμπλέκτης Backstop

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SUMA
Πιστοποίηση: ISO SGS
Αριθμό μοντέλου: GFR50 GFRN50
Ποσότητα παραγγελίας min: 1
Τιμή: USD190-USD260 PER PIECE
Συσκευασία λεπτομέρειες: Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Χρόνος παράδοσης: 7-10 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 1000pcs το μήνα
Όνομα προϊόντων: Συμπλέκτης κυλίνδρων που αντέχει GFR50 GFRN50 Υλικό: Gcr15 φέρων χάλυβας
Ικανότητα ροπής: 2125Nm Ταχύτητα περιστροφής: 2800rpm
Βάρος μονάδων: 7.2KG Εξουσιοδότηση: 1 έτος
Μέγεθος: 50*150*94mm COem: Δεχτείτε
Υψηλό φως:

GFR50 Freewheel Bearing

,

7.2KG Freewheel Bearing

,

GFR50 Roller Clutch Bearing

Ο τρόπος πρώτου τύπου κυλίνδρων GFR50 GCr15 κάνει ελεύθερο πεντάλ φέρων συμπλέκτης Backstop

Χαρακτηριστικά γνωρίσματα

Οι τύποι GFR, GFRN είναι τύπος κυλίνδρων κάνουν ελεύθερο πεντάλ. Αντέχουν υποστηριγμένος, χρησιμοποιώντας δύο 160. τα ρουλεμάν σειράς, και απαιτούν τη λίπανση πετρελαίου. Αυτές οι μονάδες μπορούν να χρησιμοποιηθούν στα σχέδια που παρέχουν τη λίπανση πετρελαίου και που σφραγίζουν όπως στο παράδειγμα όπισθεν. Τα ρουλεμάν δεν πρέπει να τονιστούν αξονικώς.

Χαρακτηριστικά, οι τύποι GFR, GFRN χρησιμοποιούνται με τις καλύψεις σειράς Φ που σχεδιάζονται για να διαβιβάσουν τη ροπή, και να παρέχουν τη λίπανση και τη σφράγιση πετρελαίου. Συνήθως αυτές οι καλύψεις χρησιμοποιούνται ανά τα ζευγάρια σύμφωνα με τους συνδυασμούς που παρουσιάζονται στις ακόλουθες σελίδες. Η εξωτερική φυλή του προτύπου GFR είναι σαφής να λάβει και να κεντροθετήσει οποιοδήποτε συστατικό που τρυπιέται στην ανοχή H7.

Η ροπή διαβιβάζεται από τα μπουλόνια μέσω του πιάτου κάλυψης σε αυτήν την περίπτωση. Οι τύποι GFR, GFRN είναι ίδιοι εκτός από το ότι ο τύπος GFRN έχει keyway στην εξωτερική διάμετρο για να διαβιβάσει τη ροπή. Δύο σφραγίδες εγγράφου παραδίδονται με κάθε μονάδα που τοποθετείται μεταξύ της εξωτερικών φυλής και των πιάτων κάλυψης.

Τεχνικό Datas

Στοιχείο GFR50 GFRN50
Εσωτερικό dia. 50 χιλ.
Εξωτερικό dia. 150 χιλ.
Πλάτος 94 χιλ.
Ροπή 2125 NM
Βάρος 7,2 κλ
Λιμένας Σαγκάη Ningbo
Χρόνος παράδοσης 10-15 ημέρες
Συσκευασία ξύλινη συσκευασία, συσκευασία χαρτοκιβωτίων, κ.λπ.
Εφαρμογή Μεταφορέας, ηλεκτρικός κινητήρας, ανελκυστήρας κάδων, κ.λπ.

Διαστάσεις και ικανότητες



Τύπος Μέγεθος   Υπέρβαση των ταχυτήτων

Num

τζίτζιφα

  Βάρος










GFR
GFRN
dH7 TKN1) nimax2) namax3) Dh7 D2 D4 D3 Γ τ ζ Λ 1 Λ Β T1 bP10 φ
[χιλ.] [NM] [ελάχιστος-1] [ελάχιστος-1] [χιλ.] [χιλ.] [χιλ.] [χιλ.]   [χιλ.]   [χιλ.] [χιλ.] [χιλ.] [χιλ.]

[

χιλ.]

[χιλ.] [κλ]
12* 55 4000 7200 62 20 42 51 ø5.5 3 42 20 27 2.5 4 0,5 0,5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0,8 0,8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3.5 6 0,8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1.5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2.2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1.5 4.6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5.5 14 1.5 4.7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5.5 14 1.5 7.2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8.6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10.5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7.5 20 2.5 13.5
80 8500 500 1900 210 105 160 185 M10 16 10 144 100 108 9 22 2.5 18.2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28.5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42.5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

Σημειώσεις:

1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN

2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών

GFR GFRN .JPG

Τοποθετώντας παράδειγμα

GFR GFRN .JPG
Εικόνες

Ο τρόπος πρώτου τύπου κυλίνδρων GFR50 GCr15 κάνει ελεύθερο πεντάλ φέρων συμπλέκτης Backstop 2

Ο τρόπος πρώτου τύπου κυλίνδρων GFR50 GCr15 κάνει ελεύθερο πεντάλ φέρων συμπλέκτης Backstop 3


Ο τρόπος πρώτου τύπου κυλίνδρων GFR50 GCr15 κάνει ελεύθερο πεντάλ φέρων συμπλέκτης Backstop 4
