Υπέρβαση του ρουλεμάν συμπλεκτών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | BD20 |

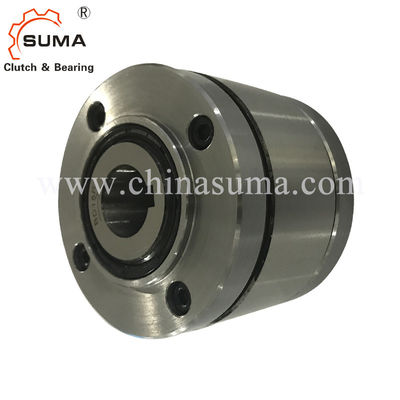

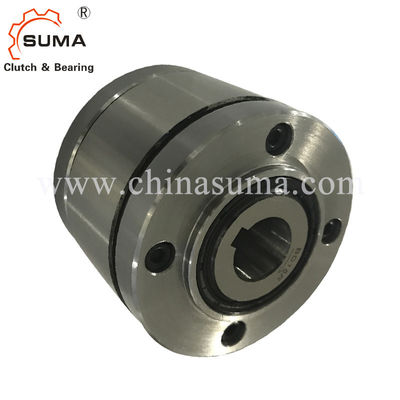

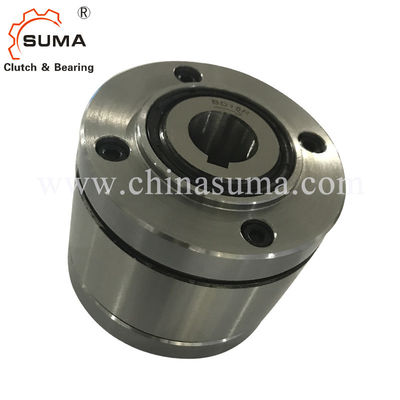

BD20 πλήρης κάνετε ελεύθερο πεντάλ 1700RPM υπερβαίνοντας το ρουλεμάν συμπλεκτών
Χαρακτηριστικά γνωρίσματα
Πλήρης κάνει ελεύθερο πεντάλ BD… Χ σφραγίζεται sprag κάνει ελεύθερο πεντάλ με τα ρουλεμάν και sprag την εκτόξευση Χ. Παρέχονται λάδι-γεμισμένος. Η εκτόξευση Χ sprag εξασφαλίζει ένδυση-ελεύθερη ανεξάρτητη λειτουργία όταν περιστρέφεται με υψηλή ταχύτητα το εσωτερικό δαχτυλίδι.
Κάνει ελεύθερο πεντάλ BD… Χ χρησιμοποιείται όπως:
➧ Backstops
➧ Υπέρβαση των συμπλεκτών
για τις εφαρμογές με την ανεξάρτητη λειτουργία υψηλής ταχύτητας και όταν χρησιμοποιείται ως υπερβαίνοντας συμπλέκτης με την αργόστροφη οδηγώντας λειτουργία.
Ονομαστικές ροπές μέχρι 42 500 NM.
Τρυπά μέχρι 150 χιλ.
Τεχνικό Datas
| Στοιχείο | BD20 |
| Εσωτερικό dia. | 20 χιλ. |
| Εξωτερικό dia. | 106 χιλ. |
| Πλάτος | 77 χιλ. |
| Ροπή | 420 NM |
| Βάρος | 3,8 κλ |
| Λιμένας | Σαγκάη Ningbo |
| Χρόνος παράδοσης | 10-15 ημέρες |
| Συσκευασία | ξύλινη συσκευασία, συσκευασία χαρτοκιβωτίων, κ.λπ. |
| Εφαρμογή | Μεταφορέας, ηλεκτρικός κινητήρας, ανελκυστήρας κάδων, κ.λπ. |
Διαστάσεις και ικανότητες
|
Freew μέγεθος τακουνιών |
Τύπος |
Nom inal ροπή |
Εκτόξευση Sprag με την εσωτερική ταχύτητα ελάχιστος-1 δαχτυλιδιών |
Μέγιστη ταχύτητα δαχτυλίδι freew τακούνια τρεξίματα ελάχιστος-1 |
Το εξωτερικό δαχτυλίδι οδηγεί ελάχιστος-1 | χιλ. |
Άντεξε δ dard χιλ. |
χιλ. | μέγιστο χιλ. | Β χιλ. |
Δ χιλ. |
Φ χιλ. |
Γ ** | Χ χιλ. |
Κ χιλ. |
Λ χιλ. |
Ρ χιλ. |
S χιλ. |
Τ χιλ. |
Ζ ** |
Wei ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | Μ 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | Μ 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | Μ 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | Μ 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | Μ 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | Μ 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | Μ 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | Μ 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή. Δείτε τη σελίδα 14 για τον προσδιορισμό της ροπής επιλογής.
Keyway σύμφωνα με το DIN 6885, σελίδα 1 • Ανοχή keyway του πλάτους JS10.
* Keyway σύμφωνα με το DIN 6885, σελίδα 3 • Ανοχή keyway του πλάτους JS10.
** Ζ = αριθμός τρυπημένων τρυπών Γ στον κύκλο Τ. πισσών.
Τοποθετώντας παράδειγμα
Πλήρης κάνετε ελεύθερο πεντάλ BD 45 SX ως υπερβαίνοντας συμπλέκτης στο τέλος άξονων της υψηλής ταχύτητας που περιστρέφεται την κύρια κίνηση μιας υφαντικής μηχανής. Ο αλυσσοτροχός συνδέεται με μια βοηθητική κίνηση. Σε κανονική λειτουργία (ανεξάρτητη λειτουργία) το εσωτερικό δαχτυλίδι υπερβαίνει και το εξωτερικό δαχτυλίδι είναι σε ένα σταμάτημα με αμπαρωμένο στον αλυσσοτροχό. Κατά τη διάρκεια της οργάνωσης, η μηχανή οδηγείται από την αργά τρέχοντας aux ι-liary κίνηση μέσω της κίνησης αλυσίδων και κάνετε ελεύθερο πεντάλ που λειτουργεί στην οδηγώντας λειτουργία. Με τη υψηλή ταχύτητα του εσωτερικού δαχτυλιδιού σε ανεξάρτητη λειτουργία, η εκτόξευση Χ τύπων sprag χρησιμοποιείται τα sprags λειτουργούν σε ανεξάρτητη λειτουργία χωρίς επαφή και ως εκ τούτου είναι ένδυση-ελεύθερα.
Μοντάρισμα
Το μέρος σύνδεσης πελατών είναι κεντροθετημένο στη διάμετρο Ρ και αμπαρωμένο προς το πρόσωπο. Ο πιλότος στις καλύψεις είναι ιδιαίτερα κατάλληλος για τα μικρότερα και στενότερα μέρη (αλυσσοτροχοί, ρόδες κ.λπ. εργαλείων). Ο πελάτης πρέπει να παρέχει τις στερεώνοντας βίδες του απαραίτητου μήκους προκειμένου να τοποθετηθεί το μέρος σύνδεσης.
Η ανοχή του άξονα πρέπει να είναι ο ISO h6 ή j6 και η ανοχή της πειραματικής διαμέτρου Ρ του μέρους σύνδεσης πρέπει να είναι ο ISO H7 ή J7.
Παράδειγμα για
Κάνετε ελεύθερο πεντάλ μέγεθος BD 30, τύπος με την εκτόξευση Χ sprag
και 45 χιλ. άντεξαν:
• BD 30 DX, δ = 45 χιλ.
