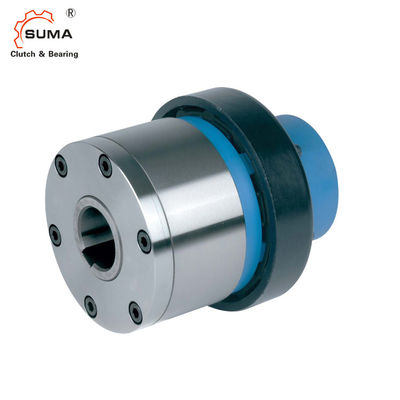

ESG2 υπερβαίνοντας την ευρετηρίαση GCr15 κάνετε ελεύθερο πεντάλ συμπλέκτης
Χαρακτηριστικό γνώρισμα
Ο τύπος RIZ. .ESG2 είναι μια φυγόκεντρος ανασηκώνει sprag τον τύπο κάνει ελεύθερο πεντάλ όταν υπερβαίνει η εσωτερική φυλή. Μόνο αυτή η φυλή σχεδιάζεται για να κάνει ελεύθερο πεντάλ.
Είναι μια ανεξάρτητη μονάδα που σχεδιάζεται για την υπέρβαση των εφαρμογών συμπλεκτών. Χαρακτηριστικά χρησιμοποιημένος μέσα συρθείτε κινήσεις όπου η υπερβαίνοντας ταχύτητα είναι υψηλή, αλλά η ταχύτητα κίνησης είναι χαμηλή και δεν υπερβαίνει τη μέγιστη οδηγώντας ταχύτητα που διευκρινίζεται στον πίνακα.
Είναι ένας τύπος RIZ (» δείτε τη σελίδα 84 για περισσότερες πληροφορίες) που εξοπλίζεται με μια ελαστική σύζευξη και μια κάλυψη G2 ES. Ο τύπος ES είναι μια τραχιά σύζευξη, οικονομικός και κατάλληλος για πολλές εφαρμογές.
Η εσωτερική φυλή πρέπει να υπερβεί και θα συνδεθεί με τον οδηγημένο άξονα μηχανών. Όταν διατάζεται πλήρης, η μονάδα είναι παραδοθε'ν λίπος που λαδώνεται, έτοιμο για είτε την οριζόντια είτε κάθετη εγκατάσταση.
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος |
|
|
Ταχύτητες |
|
Βάρος | |||||
RIZ. .ESG2 | dH7 | ES | TKN | nmax1) | nmin2) | nmax3) | dK1H7 | Δ | L1 | b1 | |
[χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | ||
30 | 10 | 80 | 290 | 700 | 9000 | 10. 45 | 100 | 68 | 17 | 5 | |
35 | 16 | 250 | 280 | 670 | 8500 | 10. 50 | 110 | 74 | 19 | 6.6 | |
40 | 25 | 400 | 260 | 630 | 7500 | 15. 55 | 125 | 86 | 22 | 9.9 | |
45 | 40 | 625 | 255 | 610 | 6700 | 20. 60 | 130 | 86 | 26 | 11.3 | |
50 | 63 | 1000 | 235 | 560 | 6000 | 20. 70 | 150 | 94 | 30 | 16.7 | |
60 | 100 | 1600 | 210 | 510 | 5300 | 25. 75 | 170 | 114 | 35 | 24 | |
70 | 160 | 2500 | 195 | 470 | 4000 | 30. 80 | 190 | 134 | 41 | 32.5 | |
80 | 400 | 5000 | 155 | 375 | 4000 | 45. 100 | 210 | 144 | 56 | 52 | |
90 | 630 | 7500 | 145 | 350 | 3000 | 60. 120 | 230 | 158 | 64 | 78 | |
100 | 1000 | 12500 | 140 | 340 | 2400 | 75. 140 | 270 | 182 | 75 | 136 | |
130 | 1600 | 20000 | 130 | 320 | 2400 | 90. 160 | 310 | 212 | 85 | 199 |
ΣΗΜΕΙΩΣΕΙΣ
1) Αυτό το μέγιστο - η επιτρεπόμενη ταχύτητα ν μετάδοσης ροπής ανώτατη δεν πρέπει να ξεπεραστεί κατά το διαβίβαση της ροπής
2) Εσωτερική φυλή
Αυτή η ελάχιστη επιτρεπόμενη υπερβαίνοντας ταχύτητα ν λ. δεν πρέπει να μειωθεί κάτω από τη συνεχή λειτουργία.
Πιθανή μείωση αυτής της ελάχιστης ταχύτητας κατόπιν αιτήσεως
3) Εσωτερική φυλή
Keyway στο DIN 6885,11
Κατά τη διαταγή, παρακαλώ διευκρινίστε ότι το δ Κ άντεξε τη διάμετρο και την κατεύθυνση της περιστροφής που είδαν από το βέλος „Α «: „Εσωτερική φυλή Ρ «
οι υπερβάσεις στη δεξιόστροφη κατεύθυνση, „Λ «εσωτερικές υπερβάσεις φυλών στην αντίθετη προς τη φορά των δεικτών του ρολογιού κατεύθυνση «αναφέρονται να τοποθετήσουν και συντήρησης στις οδηγίες
