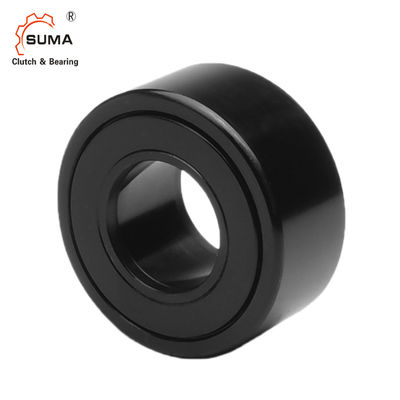

Οπαδός cyr-1 3/4 αξονικός καθοδήγησης ζυγών στηριγμάτων εκκέντρου τύπων
Εισαγωγή
Οι οπαδοί εκκέντρων και οι κύλινδροι διαδρομής από Grainger μπορούν να αντισταθούν ποικίλες μηχανικές εφαρμογές. Από τους ανάμεικτους τύπους οπαδών εκκέντρων, συμπεριλαμβανομένων των πλήρων κυλίνδρων βελόνων συμπληρώματος, το στήριγμα, το βαρύ στήριγμα, που στέφονται επιλέξτε και το ζυγό. Οι κύλινδροι διαδρομής μπορούν να χειριστούν τις εφαρμογές με έναν συνδυασμό και ακτινωτών και αξονικών φορτίων.
Διαστάσεις και ικανότητες
Καμία σφραγίδα REF αριθ. |
Σφραγισμένος REF αριθ. |
Σφραγισμένος REF αριθ. |
OD (RD) Ίντσα |
Πλάτος (ψ) Ίντσα |
Ταυτότητα (β) Ίντσα |
Πλάτος πέρα από endplates (W1) Ίντσα |
Dia. Από το τέλος ίντσα πιάτων (ε) |
Στατική ικανότητα Λίβρες |
Δυναμική ικανότητα Λίβρες |
Cyr-3/4 | Cyr-3/4-s | Ccyr-3/4-s | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
Cyr-7/8 | Cyr-7/8-s | Ccyr-7/8-s | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
Cyr-1 | Cyr-1-s | Ccyr-1-s | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
Cyr-1 1/8 | Cyr-1 1/8-s | Ccyr-1 1/8-s | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
Cyr-1 1/4 | Cyr-1 1/4-s | Ccyr-1 1/4-s | 1.25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
Cyr-1 3/8 | Cyr-1 3/8-s | Ccyr-1 3/8-s | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
Cyr-1 1/2 | Cyr-1 1/2-s | Ccyr-1 1/2-s | 1.5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
Cyr-1 5/8 | Cyr-1 5/8-s | Ccyr-1 5/8-s | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
Cyr-1 3/4 | Cyr-1 3/4-s | Ccyr-1 3/4-s | 1.75 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
Cyr-1 7/8 | Cyr-1 7/8-s | Ccyr-1 7/8-s | 1,875 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
Cyr-2 | Cyr-2-s | Ccyr-2-s | 2 | 1.25 | 0,625 | 1.3125 | 1 13/32 | 21140 | 8090 |
Cyr-2 1/4 | Cyr-2 1/4-s | Ccyr-2 1/4-s | 2.25 | 1.25 | 0,625 | 1.3125 | 1 13/32 | 21140 | 8090 |
Cyr-2 1/2 | Cyr-2 1/2-s | Ccyr-2 1/2-s | 2.5 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
Cyr-2 3/4 | Cyr-2 3/4-s | Ccyr-2 3/4-s | 2.75 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
Cyr-3 | Cyr-3-s | Ccyr-3-s | 3 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
Cyr-3 1/4 | Cyr-3 1/4-s | Ccyr-3 1/4-s | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
Cyr-3 1/2 | Cyr-3 1/2-s | Ccyr-3 1/2-s | 3.5 | 2 | 1,125 | 2.0625 | 2 7/16 | 63250 | 22800 |
Cyr-4 | Cyr-4-s | Ccyr-4-s | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 | 89540 | 29985 |
Cyr-5-s | Ccyr-5-s | 5 | 2.75 | 1.75 | 2,875 | 3 9/16 | 135900 | 46575 | |
Cyr-6-s | Ccyr-6-s | 6 | 3.25 | 2.25 | 3,375 | 4 15/32 | 160900 | 60000 | |
Cyr-7-s | Ccyr-7-s | 7 | 3.75 | 2.75 | 3,875 | 5 3/16 | 213860 | 75380 | |
Cyr-8-s | Ccyr-8-s | 8 | 4.25 | 3,255 | 4.5 | 4 3/8 | 288200 | 92200 | |
Cyr-9-s | Ccyr-9-s | 9 | 4.75 | 3,755 | 5 | 5 1/16 | 366850 | 113260 | |
Cyr-10-s | Ccyr-10-s | 10 | 5.25 | 4,255 | 5.5 | 5 15/32 | 431130 | 131545 |
