RSXM38 Backstop 24MM ένα ρουλεμάν συμπλεκτών Sprag τρόπων

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SUMA
Πιστοποίηση: ISO SGS
Αριθμό μοντέλου: RSXM38
Ποσότητα παραγγελίας min: 1
Τιμή: USD260-USD350 PER PIECE
Συσκευασία λεπτομέρειες: Ξύλινη περίπτωση
Χρόνος παράδοσης: 7-10 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 1000pcs το μήνα
Όνομα προϊόντων: Συμπλέκτης Sprag που αντέχει RSXM38 Υλικό: Gcr15 φέρων χάλυβας
Μέγεθος: 20.25*90*24mm Ικανότητα ροπής: 135Nm
Ταχύτητα περιστροφής: 18500rpm Εξουσιοδότηση: 1 έτος
Βάρος μονάδων: 0.95KG COem: Δεχτείτε
Υψηλό φως:

Ρουλεμάν συμπλεκτών RSXM38 Sprag

,

Ένα ρουλεμάν συμπλεκτών Sprag τρόπων

,

Ένα ρουλεμάν Sprag τρόπων

RSXM38 Backstop 24MM ένα ρουλεμάν συμπλεκτών Sprag τρόπων

Χαρακτηριστικά γνωρίσματα

Η σειρά RSXM ολοκληρώνει τη μικρομεσαία μεσαία σειρά backstop, η οποία άρχισε με το ιδιαίτερα επιτυχές πρόγραμμα RSCI. Ο τύπος RSXM είναι μια φυγόκεντρος ανασηκώνει sprag τον τύπο κάνει ελεύθερο πεντάλ με την εσωτερική περιστροφή φυλών. Μόνο η εσωτερική φυλή σχεδιάζεται για να κάνει ελεύθερο πεντάλ. Είναι ένας μη αυτοστηριζόμενος τύπος. Τα ρουλεμάν πρέπει να παρασχεθούν για να εξασφαλίσουν concentricity των εσωτερικών και εξωτερικών φυλών και υποστηρίζουν τα αξονικά και ακτινωτά φορτία, όπως φαίνεται όπισθεν. Concentricity και run-out τα όρια πρέπει να τηρηθούν.
Ο τύπος RSXM δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται αυτήν την περίοδο στον εξοπλισμό μετάδοσης δύναμης. Είναι δυνατό να τοποθετηθούν αυτοί κάνει ελεύθερο πεντάλ άμεσα στα κιβώτια ταχυτήτων χωρίς χωριστή λίπανση. Ist μιας πετρελαίου υδρονέφωσης γενικά ικανοποιητικά. Η λίπανση λιπών μπορεί να είναι αποδεκτή εάν η μονάδα λειτουργεί συνήθως στην υπέρβαση του όρου, όπως στις ε-μηχανές. Όταν χρησιμοποιείται ως backstop, πρέπει να ελεγχθεί ότι η υπερβαίνοντας ταχύτητα δεν θα πάει κάτω από την ελάχιστη ταχύτητα που δίνεται στο χαρακτηριστικό πίνακα.

Διάσταση και ικανότητα



Τύπος Άντεξε το dia. Ροπή Υπέρβαση των ταχυτήτων





RSXM dH7 TKN1) nmax2) nimin3) nimax4) D5) D1h6 D2H7 Λ Βάρος
[χιλ.] [NM] [ελάχιστος-1] [ελάχιστος-1] [ελάχιστος-1] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [κλ]
31 20 100 340 820 20000 85 31 55 24 0,75
38 20.25 135 320 770 18500 90 38 62 24 0,95
46 25.3 425 300 720 13500 95 46 70 35 1.4
51 30.35 525 220 525 12500 105 51 75 35 1.8
56 35.4 625 210 500 11500 110 56 80 35 1.8
61 35.4 420 265 640 14000 120 61 85 25 1.8
66 35.40.45 850 200 480 10000 132 66 90 35 2.7
76 40.45.50 1100 190 460 9000 140 76 100 35 3.1
86 45.5 1450 180 440 8000 150 86 110 40 4.2
101 45.55.60.70 1950 175 420 6500 175 101 125 50 7.3

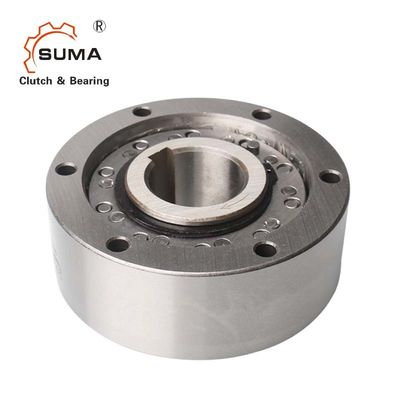

RSXM38 Backstop 24MM ένα ρουλεμάν συμπλεκτών Sprag τρόπων 0

ΣΗΜΕΙΩΣΕΙΣ

1) Το Τ ανώτατο = 2 × Τ KN «αναφέρεται στη σελίδα επιλογής 10 έως 13

2) Αυτό το μέγιστο - η επιτρεπόμενη ταχύτητα ν μετάδοσης ροπής ανώτατη δεν πρέπει να ξεπεραστεί κατά το διαβίβαση της ροπής.

3) Αυτή η ελάχιστη επιτρεπόμενη υπερβαίνοντας ταχύτητα ν imin δεν πρέπει να είναι κάτω από τη συνεχή λειτουργία. Πιθανή μείωση αυτής της ελάχιστης ταχύτητας στο αίτημα.

4) Εσωτερικές υπερβάσεις φυλών. Keyway στο DIN 6885,1

5) Η ανοχή +1 «αναφέρεται να τοποθετήσει και συντήρησης στις οδηγίες

Μοντάρισμα

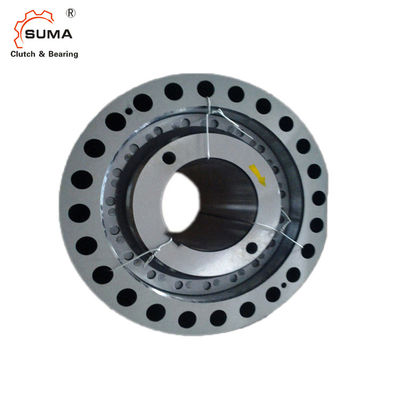

RSXM38 Backstop 24MM ένα ρουλεμάν συμπλεκτών Sprag τρόπων 1

Εικόνες

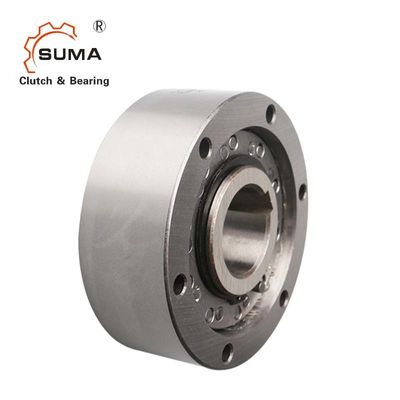

RSXM38 Backstop 24MM ένα ρουλεμάν συμπλεκτών Sprag τρόπων 2

RSXM38 Backstop 24MM ένα ρουλεμάν συμπλεκτών Sprag τρόπων 3
