Ρουλεμάν συμπλεκτών κυλίνδρων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | GF40 |

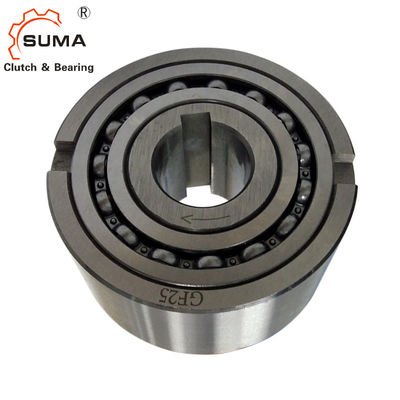

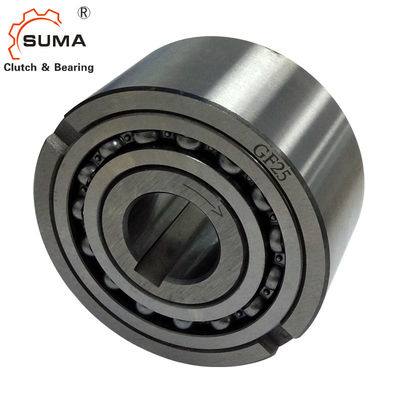

GF40 μεταφορέας ένα 1115 NM ρουλεμάν κυλίνδρων τρόπων
Χαρακτηριστικά γνωρίσματα
Η σειρά GF κάνει ελεύθερο πεντάλ είναι μόνη να στραφεί. Από το μέγεθος 8 στο μέγεθος 20, να στραφεί είναι χάλυβας στο χάλυβα, ενώ από το μέγεθος 25 έως 130, να στραφεί εξασφαλίζεται από 2 160 ρουλεμάν σειράς.
Η ροπή foreces διαβιβάζεται από τον άξονα στην εσωτερική φυλή με τη βοήθεια keyway και από την εξωτερική φυλή στο κάθισμα με τη βοήθεια των μπροστινών εξολκέων.
Τα tolearances άξονων πρέπει να είναι είτε h6 είτε j6, να καθίσουν τα tolearances πρέπει να είναι H7 ή η G7.
Εάν κανένας μπροστινός εξολκέας δεν χρησιμοποιείται, το tolearance διατάξεων θέσεων γίνεται K6.
Πρίν τίθεται επάνω στην υπηρεσία, κάνει ελεύθερο πεντάλ πρέπει να λαδωθεί με τα κατάλληλα λιπαντικά. Η λίπανση πετρελαίου είναι ουσιαστική όταν επιτυγχάνεται ένας μεγάλος αριθμός των περιστροφών σε ουδέτερο.
Διαστάσεις και ικανότητες
| Τύπος | dH7 | Dn6 | Λ | s | D1 | D2 | β | τ | Βάρος | Εσωτερικό δαχτυλίδι | Εξωτερικό δαχτυλίδι | TKN | Ροπή έλξης |
| κάνει ελεύθερο πεντάλ | κάνει ελεύθερο πεντάλ | ||||||||||||
| χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | Κλ | υπερβάσεις ελάχιστος-1 | υπερβάσεις ελάχιστος-1 | NM | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3.5 | 0,3 | 900 | 900 | 78 | 0,15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3.5 | 0,6 | 700 | 700 | 188 | 0,18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0,36 |
| GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1.8 | 1700 | 3200 | 500 | 0,4 |
| GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2.4 | 1500 | 3000 | 680 | 0,6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3.3 | 1200 | 2600 | 1115 | 0,84 |
| GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0,94 |
| GF 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8.5 | 5.7 | 800 | 2100 | 2375 | 1.28 |
| GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6.5 | 750 | 2000 | 2500 | 1.5 |
| GF 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8.9 | 650 | 1900 | 4250 | 1.6 |
| GF 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13.5 | 550 | 1800 | 5875 | 3.6 |
| GF 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3.6 |
| GF 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11.5 | 27.2 | 450 | 1400 | 17350 | 6.8 |
| GF 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14.5 | 44.5 | 350 | 1300 | 19750 | 8.8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17.5 | 68 | 250 | 1000 | 35000 | 12.5 |
Εικόνες
Συσκευασία:
