Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | SUMA |
Πιστοποίηση: | ISO SGS |
Αριθμό μοντέλου: | BS85 |
Ποσότητα παραγγελίας min: | 1 |
Τιμή: | USD360-USD450 PER PIECE |
Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
Χρόνος παράδοσης: | 10-15 ημέρες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Δυνατότητα προσφοράς: | 1000pcs το μήνα |
Όνομα προϊόντων: | Συμπλέκτης εκκέντρων που αντέχει BS85 | Υλικό: | Gcr15 φέρων χάλυβας |
---|---|---|---|
Άντεξε το μέγεθος: | 6085mm | Ικανότητα ροπής: | 5880Nm |
Βάρος μονάδων: | 27kg | Εξουσιοδότηση: | 1 έτος |
Ταχύτητα περιστροφής: | 300rpm | Εξωτερικό Dia.: | 210mm |
Πάχος: | 115 χιλ. | ||
Υψηλό φως: | Επί παραγγελία ρουλεμάν Backstopping,Επί παραγγελία ρουλεμάν 115MM,Ρουλεμάν συνήθειας Backstopping |

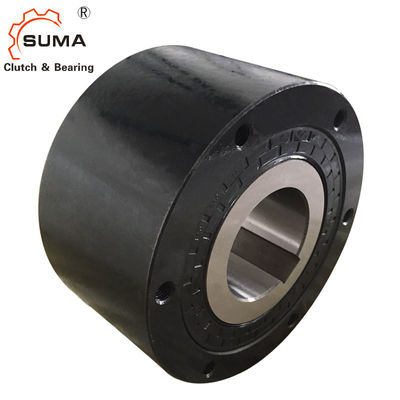

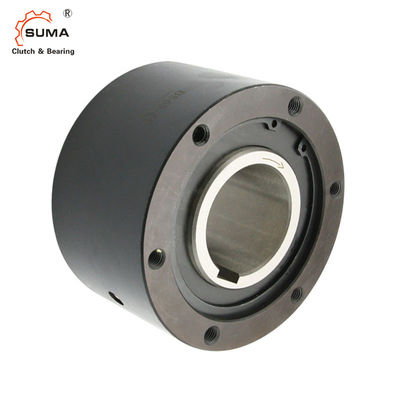

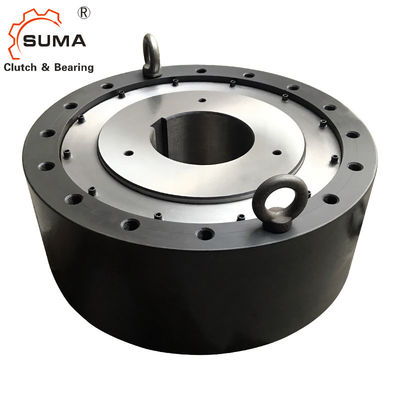

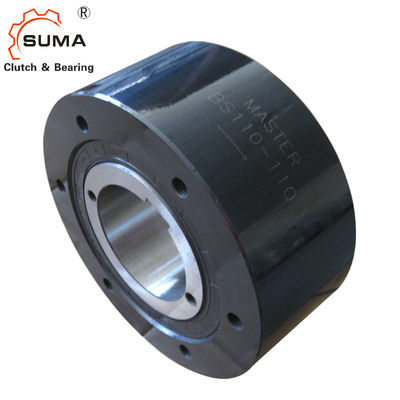

BS85 BS85-75 συγκρατεί το συμπλέκτη ένα Backstopping ρουλεμάν συμπλεκτών εκκέντρων τρόπων
Χαρακτηριστικά γνωρίσματα
Οι συμπλέκτες εκκέντρων σειράς των BS προορίζονται για τις εφαρμογές όπου η αντίστροφη περιστροφή του άξονα κεφαλιών μεταφορέων χαμηλής ταχύτητας πρόκειται να αποτραπεί (backstopping).
1. Για την πρόληψη της περιστροφής στην αντίστροφη κατεύθυνση στις χαμηλές ταχύτητες στους μεταφορείς ή τις αντλίες.
2. Ενώπιον της εγκατάστασης, ελέγξτε ότι η κατεύθυνση της περιστροφής της εσωτερικής φυλής του συμπλέκτη εκκέντρων των BS (που παρουσιάζεται από το βέλος στον εσωτερικό
φυλή) είναι ο ίδιος με την κατεύθυνση της περιστροφής του μεταφορέα.
3. Ασφαλώς εγκαταστήστε το βραχίονα ροπής στο συμπλέκτη εκκέντρων των BS χρησιμοποιώντας τα μπουλόνια της δύναμης 10,9 ή υψηλότερος. Σιγουρευτείτε ότι η επαφή μεταξύ
Διαστάσεις και ικανότητες
Πρότυπο |
Ροπή Ικανότητα (NM) |
Μέγιστο. Υπέρβαση (r/min) Εσωτερική φυλή |
Έλξη Ροπή (NM) |
Α |
Β |
Γ |
PCD Δ |
Ε |
S |
Α.Μ. Πίσσα Size× Τρυπημένες τρύπες × No.of |
(κλ) |
BS30 | 294 | 350 | 0,58 | 64 | 90 | 64 | 80 | 45 | 13 | Μ 6 ×P1.0×4 | 2.1 |
BS50 | 784 | 300 | 0,98 | 67 | 125 | 67 | 110 | 70 | 16 | Μ 8 ×P1.25×4 | 4.0 |
BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5×6 | 11.5 |
BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5×6 | 13.1 |
BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75×6 | 24.7 |
BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0× 6 | 29.4 |
BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0× 6 | 34.2 |
BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0× 8 | 68 |
Τύπος |
Ικανότητα ροπής (NM) |
Μέγιστη υπέρβαση (r/min) Εσωτερική φυλή |
Έλξη Ροπή (NM) |
Α | Β | Γ |
PCD Δ |
Ε | S |
Α.Μ. T.H.S.XP-Q'ty |
G.F.H. (Μέγεθος) |
Του Q. του Γ. (κλ) |
BS 160 | 24.500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2.5-10 | PT 1/4 | 0,12 |
BS 200 | 37.200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0,14 |
BS 220 | 49.000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0,8 |
BS 250 | 88.200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1.1 |
BS 270 | 123.000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
BS300 | 176.000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 |
BS335 | 265.000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1.4 |
BS350 | 314.000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1.5 |
BS425 | 510.000 | 50 | 216 | 440 | 1.030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | — | Πετρέλαιο 6,000ml |
BS450 | 686.000 | 50 | 245 | 450 | 1.090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | Πετρέλαιο 7,000ml |
4. Η συνιστώμενη ανοχή άξονων είναι h7 ή h8.
5. Κατά την παρεμβολή του συμπλέκτη εκκέντρων των BS στον άξονα, εφαρμόστε την πίεση μόνο στην εσωτερική φυλή. Μην τρυπήστε την εσωτερική φυλή άμεσα με ένα σφυρί ή μην ασκήστε οποιαδήποτε δύναμη επάνω στην εξωτερικό φυλή, τη σφραγίδα σκόνης, ή το πιάτο σκόνης.
6. Πάντα χρησιμοποιήστε ένα παράλληλο κλειδί για την εγκατάσταση επάνω στον άξονα και καθορίστε έπειτα το συμπλέκτη εκκέντρων των BS στον άξονα με endplate. Μην χρησιμοποιήστε ποτέ ένα εκλεπτυμένο κλειδί.
7. Κατά την εγκατάσταση των προτύπων επάνω από BS160 (το λίπος λάδωσε τους τύπους), τοποθετήστε ένα από τα τέσσερα βουλώματα πετρελαίου μέσα
Η άμεση κατώτατη θέση. Αυτό θα επιτρέψει την εύκολη αποξήρανση του λίπους για τον καθαρισμό.
8. Ενώ ο άξονας περιστρέφεται, το τέλος του βραχίονα ροπής θα ταλαντευθεί σε κάποιο βαθμό στην κατεύθυνση της περιστροφής. Υποστηρίξτε το βραχίονα ροπής
το τέλος μόνο στην κατεύθυνση της περιστροφής, αλλά είναι σίγουρο να του επιτρέψει ένα συγκεκριμένο ποσό της ελεύθερης ταλάντευσης. Εάν το τέλος βραχιόνων ροπής καθορίζεται ασφαλώς
(δείτε το διάγραμμα εγκαταστάσεων), το εσωτερικό του συμπλέκτη γίνεται στριμμένο, και αυτό μπορεί να οδηγήσει στη ζημία στα συστατικά.
9. Για τα πρότυπα BS30 σε BS200, ένας ενιαίος βραχίονας ροπής σε μια πλευρά είναι ικανοποιητικός, αλλά για τα πρότυπα 220 σε BS450, χρησιμοποιεί δύο όπλα ροπής, ένα σε κάθε πλευρά. Εγκαταστήστε τα όπλα ροπής ομοιόμορφα έτσι η δύναμη διαβιβάζεται μέσω του κέντρου του συμπλέκτη.
10. Τα όπλα ροπής για το συμπλέκτη εκκέντρων των BS είναι τυποποιημένα.
