SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών
  • SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών
  • SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών
  • SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών
  • SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών
  • SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών

SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών

Τόπος καταγωγής Κίνα
Μάρκα SUMA
Πιστοποίηση ISO SGS
Αριθμό μοντέλου FXM120-50SX/H75
Λεπτομέρειες προϊόντων
Όνομα προϊόντων:
Υπέρβαση του συμπλέκτη
Υλικό:
Φέρων χάλυβας GCr15
Άντεξε τη σειρά:
6095mm
Ροπή:
7700Nm
Ταχύτητα περιστροφής:
4000rpm
Εξωτερικό Dia.:
210mm
COem:
δεχτείτε
Άξονας Tolearance:
ISO h6 ή j6
Υψηλό φως:

SGS ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών

,

GCr15 υπερβαίνοντας το ρουλεμάν συμπλεκτών

,

GCr15 ένας συμπλέκτης τρόπων sprag

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1 PC
Τιμή
USD298-USD360 PER PIECE
Συσκευασία λεπτομέρειες
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Χρόνος παράδοσης
7-15 ημέρες
Όροι πληρωμής
L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς
1000 PC το μήνα
Περιγραφή προϊόντων

FXM120-50SX/H75 Sprag ανασηκώνει την υπέρβαση του συμπλέκτη που αντέχει έναν τρόπο

Χαρακτηριστικά γνωρίσματα της υπέρβασης του ρουλεμάν συμπλεκτών





Εκτόξευση Χ Sprag

  Ενσωματωμένος κάνει ελεύθερο πεντάλ FXM είναι εξοπλισμένος με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag χρησιμοποιείται για τα backstops και υπέρβαση των συμπλεκτών, υπό τον όρο ότι σε ανεξάρτητη λειτουργία που το εσωτερικό δαχτυλίδι περιστρέφεται με υψηλή ταχύτητα και παρέχει την υπέρβαση των συμπλεκτών ότι η οδηγώντας λειτουργία διευθύνεται σε αργόστροφο. Σε ανεξάρτητη λειτουργία, η φυγοκεντρική δύναμη FC αναγκάζει το sprag για να ανασηκώσει από την εξωτερική διαδρομή. Σε αυτό το λειτουργούν κράτος, κάνετε ελεύθερο πεντάλ εργασίες ένδυση-ελεύθερες, δηλ. με την απεριόριστη ζωή υπηρεσιών.





Τεχνικό Datas της υπέρβασης του ρουλεμάν συμπλεκτών

Στοιχείο FXM120-50SX/H75
Υλικό GCr15
Άντεξε το dia. 60-90 χιλ.
Εξωτερικό dia. 210 χιλ.
Πλάτος 70 χιλ.
Ικανότητα ροπής 7700 N.m
Βάρος 12,7 κλ
Συσκευασία Κιβώτιο χαρτοκιβωτίων, ξύλινο κιβώτιο ή ως απαιτήσεις σας

Διαστάσεις και ικανότητες







Τύπος
δ Α Β Δ Ε Φ Γ J Λ Π Τ U Β W Ζ ** Βάρος
  χιλ.
χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. κλ
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM 2410 - 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0



Ενσωματωμένος κάνει ελεύθερο πεντάλ FXM είναι sprag κάνει ελεύθερο πεντάλ χωρίς υποστήριξη ρουλεμάν και με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag εξασφαλίζει μια ελεύθερη ανεξάρτητη λειτουργία ένδυσης όταν περιστρέφεται με υψηλή ταχύτητα το εσωτερικό δαχτυλίδι. Κάνει ελεύθερο πεντάλ FXM χρησιμοποιείται όπως:

Backstops

Υπέρβαση των συμπλεκτών

για τις εφαρμογές με τη υψηλή ταχύτητα κάνετε ελεύθερο πεντάλ ing λειτουργία και όταν χρησιμοποιείται ως υπερβαίνοντας συμπλέκτης με την αργόστροφη οδηγώντας λειτουργία. Ονομαστικές ροπές μέχρι 888 000 NM. Τρυπά μέχρι 460 χιλ. Πολλές τυποποιημένες οπές είναι διαθέσιμες.



Σημειώσεις:

Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή.

Η θεωρητική ονομαστική ροπή ισχύει μόνο για ιδανικό concentricity μεταξύ του εσωτερικού και εξωτερικού δαχτυλιδιού. Στην πράξη, concentricity επηρεάζεται από το παιχνίδι ρουλεμάν και τα κεντραρίσματος λάθη των bouring μερών χλιμιντρίσματος.

Κατόπιν οι ονομαστικές ροπές που διευκρινίζονται στον πίνακα ισχύουν, ταυτόχρονα λαμβάνοντας υπόψη την ύπαρξη που οργανώνεται έξω (T.I.R.). Υψηλότερες ταχύτητες κατόπιν αιτήματος.



Εικόνες της υπέρβασης του ρουλεμάν συμπλεκτών

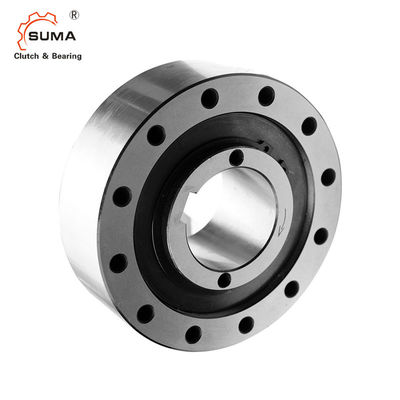

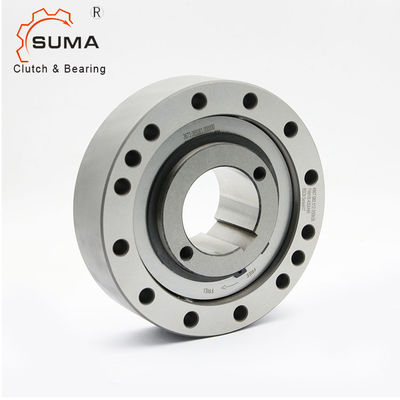

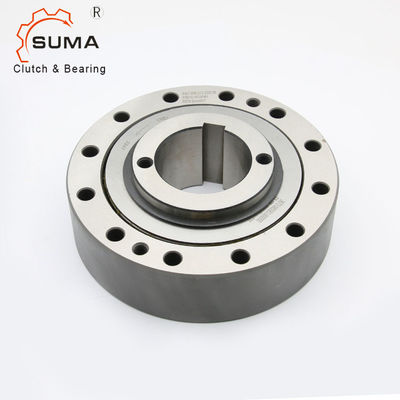

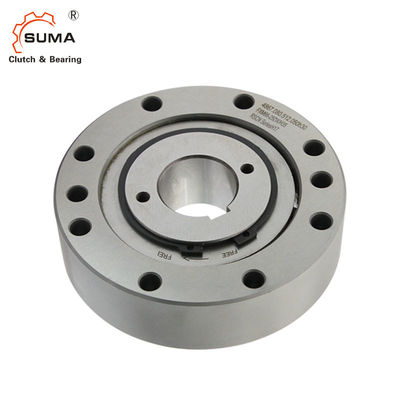

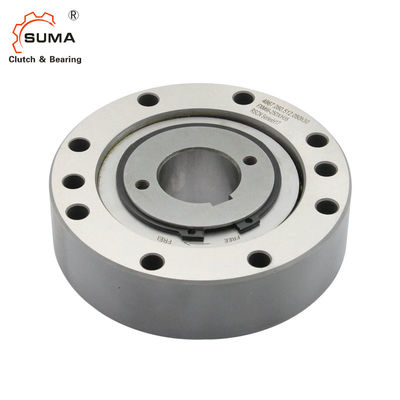

SGS FXM120-50SX/H75 GCr15 Sprag ανασηκώνει την υπέρβαση του ρουλεμάν συμπλεκτών 1
