Ένα ρουλεμάν συμπλεκτών τρόπων
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | USNU60 |

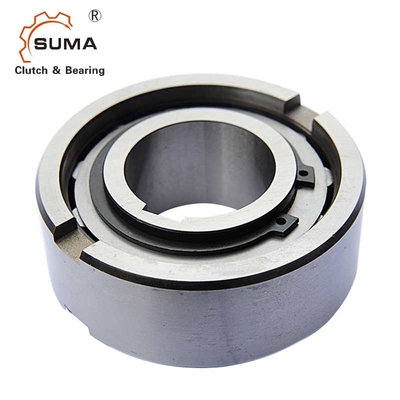

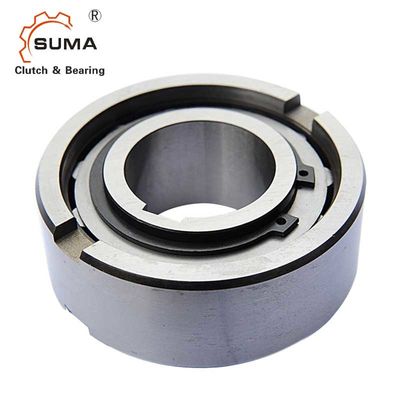

Ρουλεμάν συμπλεκτών κυλίνδρων τρόπων σειράς USNU60 ένα USNU
Χαρακτηριστικά γνωρίσματα
Η σειρά USNU κάνει ελεύθερο πεντάλ δεν είναι self-centering. Είναι επομένως απαραίτητο να τοποθετηθούν ένα ή δύο ρουλεμάν δίπλα κάνει ελεύθερο πεντάλ έτσι ώστε η εξωτερική φυλή μπορεί να περιστραφεί κεντρικά στην εσωτερική φυλή.
USNU κάνει ελεύθερο πεντάλ έχει τα ρουλεμάν με τις ίδιες διαστάσεις με τα 63. σειρά.
Οι δυνάμεις ροπής διαβιβάζονται από τον άξονα στην εσωτερική φυλή με τη βοήθεια ενός κλειδιού και από την εξωτερική φυλή στη διάταξη θέσεων με τη βοήθεια των μπροστινών εξολκέων ή με τη βοήθεια μιας τακτοποίησης παρέμβασης εάν η ανοχή διατάξεων θέσεων γίνεται ένα K6.
Η ανοχή άξονων πρέπει να είναι είτε h6 είτε j7 οι ανοχές για τη διάταξη θέσεων πρέπει να είναι είτε H7 είτε F7.
Όταν οι μπροστινοί εξολκείς δεν χρησιμοποιούνται, η ανοχή διατάξεων θέσεων πρέπει να είναι K6.
Πρίν τίθεται επάνω στην υπηρεσία, κάνει ελεύθερο πεντάλ πρέπει να λαδωθεί με τα κατάλληλα λιπαντικά μετά από τις οδηγίες που δίνονται στη σελίδα 12. Η λίπανση πετρελαίου είναι ουσιαστική όταν επιτυγχάνεται ένας μεγάλος αριθμός των περιστροφών σε ουδέτερο.
Τεχνικό Datas
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος |
TKN1) |
Υπέρβαση Ταχύτητες |
Βάρος
|
Ροπή έλξης | |||||||||
|
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | Λ | β | τ | s | ε | φ | TR | ||
| [χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0,11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0,15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0,19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0,38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
ΣΗΜΕΙΩΣΕΙΣ
ASNU8-12, keyway ASNU200 στο DIN 6885. 1,
άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Τοποθετώντας παράδειγμα
